A1207D ультразвуковой прибор для измерения уровня трансмиссионного масла

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Температура окружающей среды	от минус до плюс 60ºС
  Относительная влажность воздуха	до 85%
  Температура коробки передач	от минус 10 до плюс 80 ºС
  Диапазон измерений, мкс	от 16 до 160
  Погрешность измерений, мкс	±1
  Тип дисплея	TFT
  Частота обновления дисплея, Гц	10
  Источник питания	встроенный LiPol аккумулятор
  Номинальное значение напряжения аккумулятора, В	3,7
  Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее	16
  Средняя наработка на отказ, ч, не менее	18 000

• Описание

  Прибор А1207D относится к ручным ультразвуковым приборам общего назначения, выполнен в портативном исполнении и предназначен для проведения измерений уровня трансмиссионного масла в автомобильной коробке передач.

  Прибор предназначен для эксплуатации при следующих условиях:

  • температура окружающей среды от минус до плюс 60ºС;
  • относительная влажность воздуха до 85%;
  • температура коробки передач от минус 10 до плюс 80 ºС.

  Режимы работы.

  1. Для проверки работоспособности прибора следует:

  • измерить и зафиксировать температуру калибровочного образца;
  • нанести на преобразователь контактную смазку;
  • соединить калибровочный образец с преобразователем через байонет соединение;
  • подключить преобразователь с подключенным калибровочным образцом к прибору;
  • включить прибор;
  • сравнить полученный результат измерений со значениями, приведенными в коррекционной таблице, результат должен находиться в указанном в таблице диапазоне измерений.

  Температура, ºС	Допускаемые значения уровня, мм
  10	54,5±0,3
  15	54,7±0,3
  20	54,9±0,3
  25	55,1±0,3
  30	55,3±0,3

  Если полученное значение не попадает в диапазон допустимых значений следует обратиться к рекомендациям по устранению неисправностей, приведенным в Руководстве по эксплуатации на прибор.

  2. Использование прибора:

  • Включить прибор;
  • Нанести на преобразователь контактную смазку;
  • Подсоединить преобразователь к коробке передач через байонетное соединение;
  • Выдержать несколько секунд до появления постоянных показаний на экране;
  • Сравнить результат измерений со значением, соответствующим температуре масла.

• Особенности

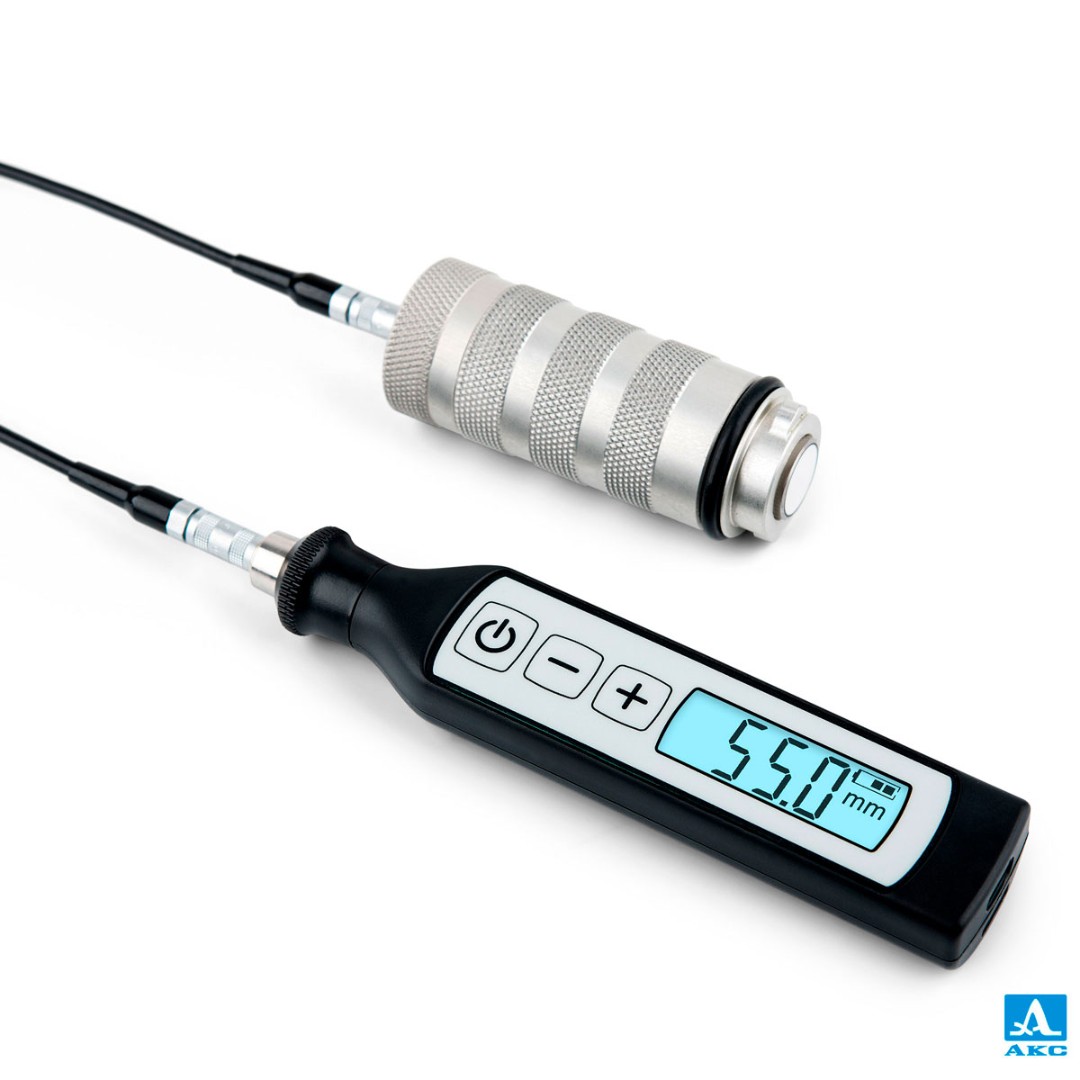

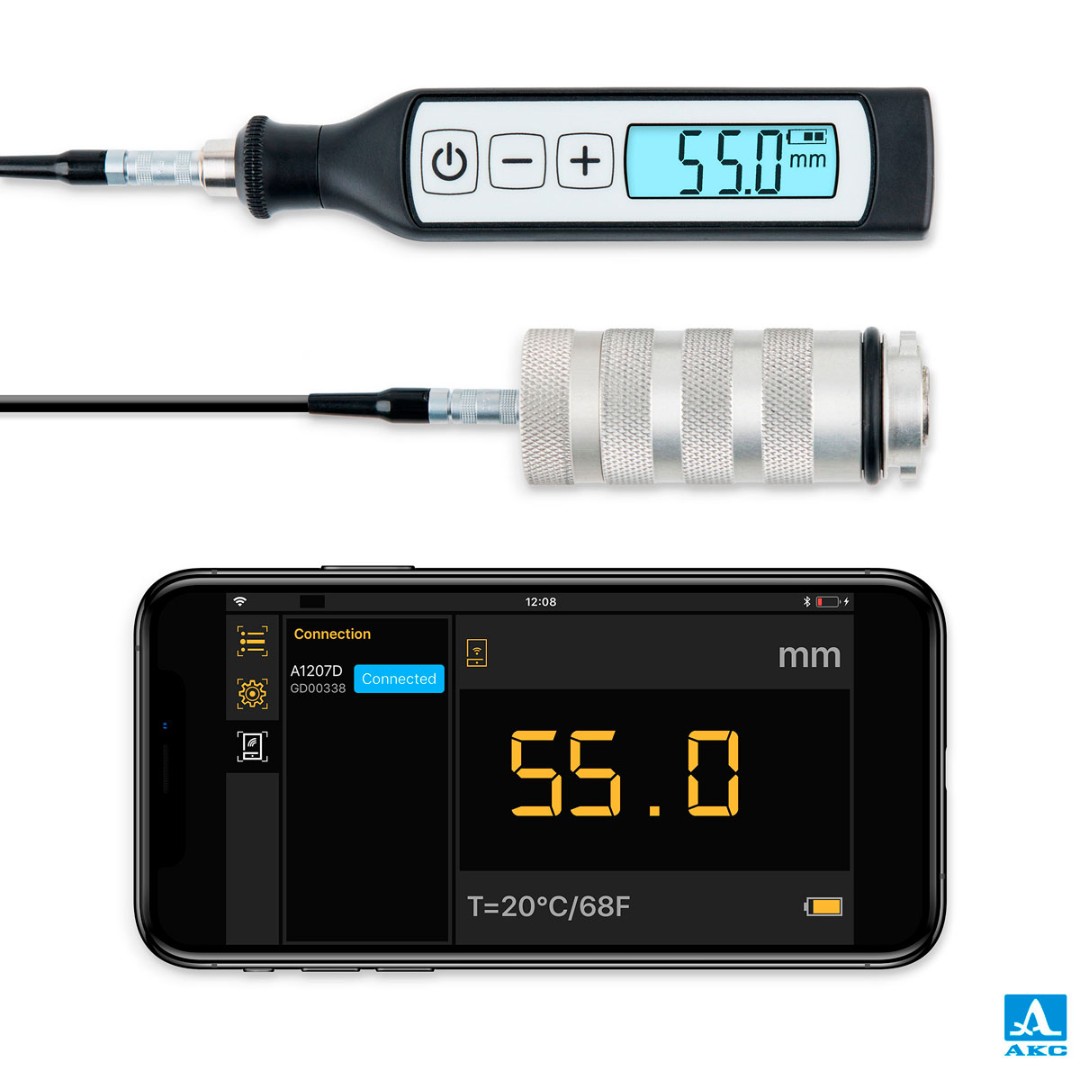

  Прибор выполнен в виде миниатюрного электронного блока со встроенным аккумулятором, к которому подключается сменный преобразователь. На дисплее электронного блока отображаются уровень заряда аккумулятора, текущие единицы и числовые результаты измерений. Разъем USB служит для подключения адаптера питания 220 В – USB для заряда встроенного аккумулятора.

  С прибором необходимо использовать контактную смазку, которая оказывает влияние на функционирование прибора. В качестве контактной смазки рекомендуется использовать тормозную пасту Mercedes-Benz «Bremspaste bräunlich», A002 989 37 51.

  Скорость распространения ультразвуковых волн в масле и калибровочном образце зависит от температуры, поэтому для получения корректных результатов при измерениях требуется предварительное измерение температуры объекта контроля и сопоставление результата с коррекционной таблицей, приведенной в документации, представленной предприятием-изготовителем.
