Описание
| Производитель: | Акип, Италия |
| Номер в реестре СИ | 2672-18 |
| Гарантия | 1 год |

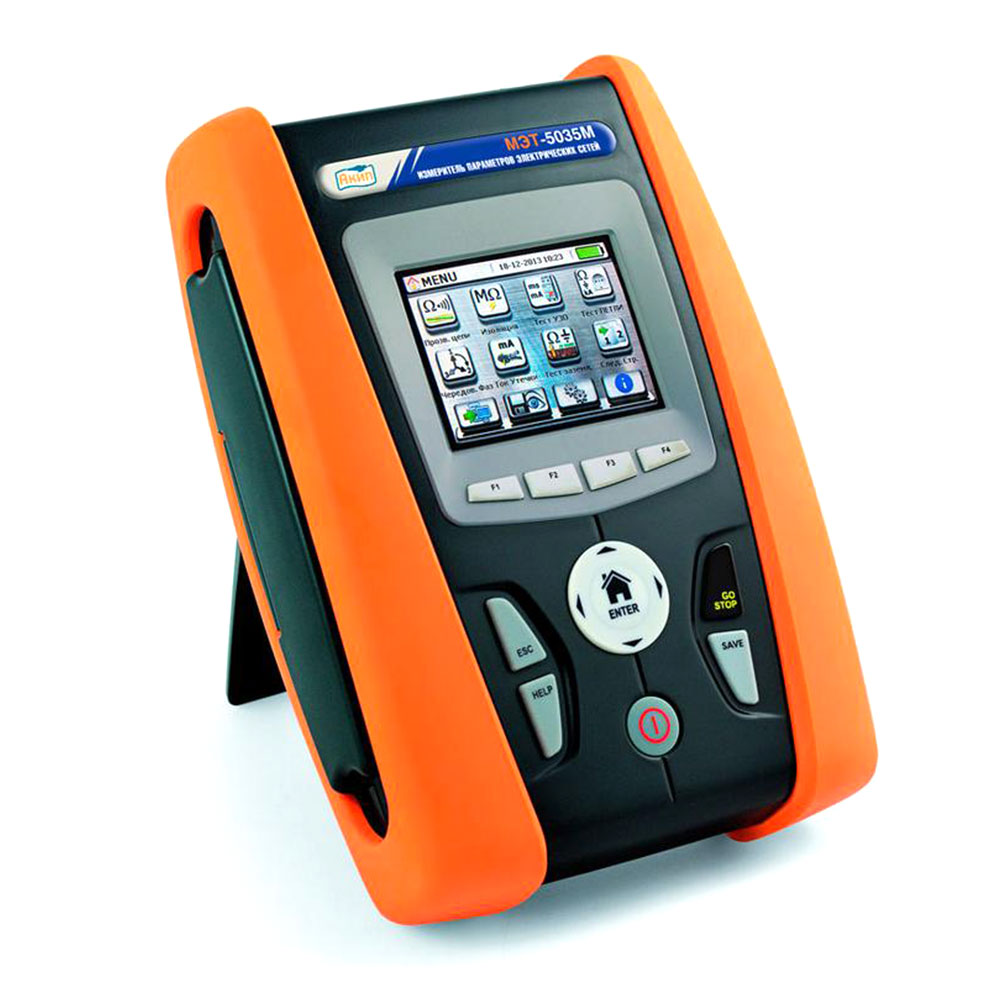

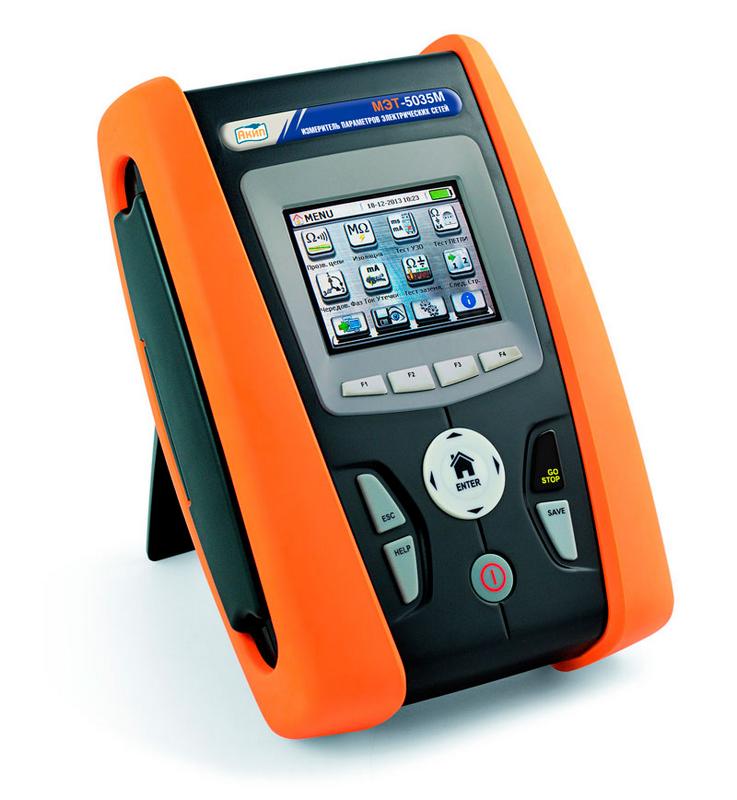

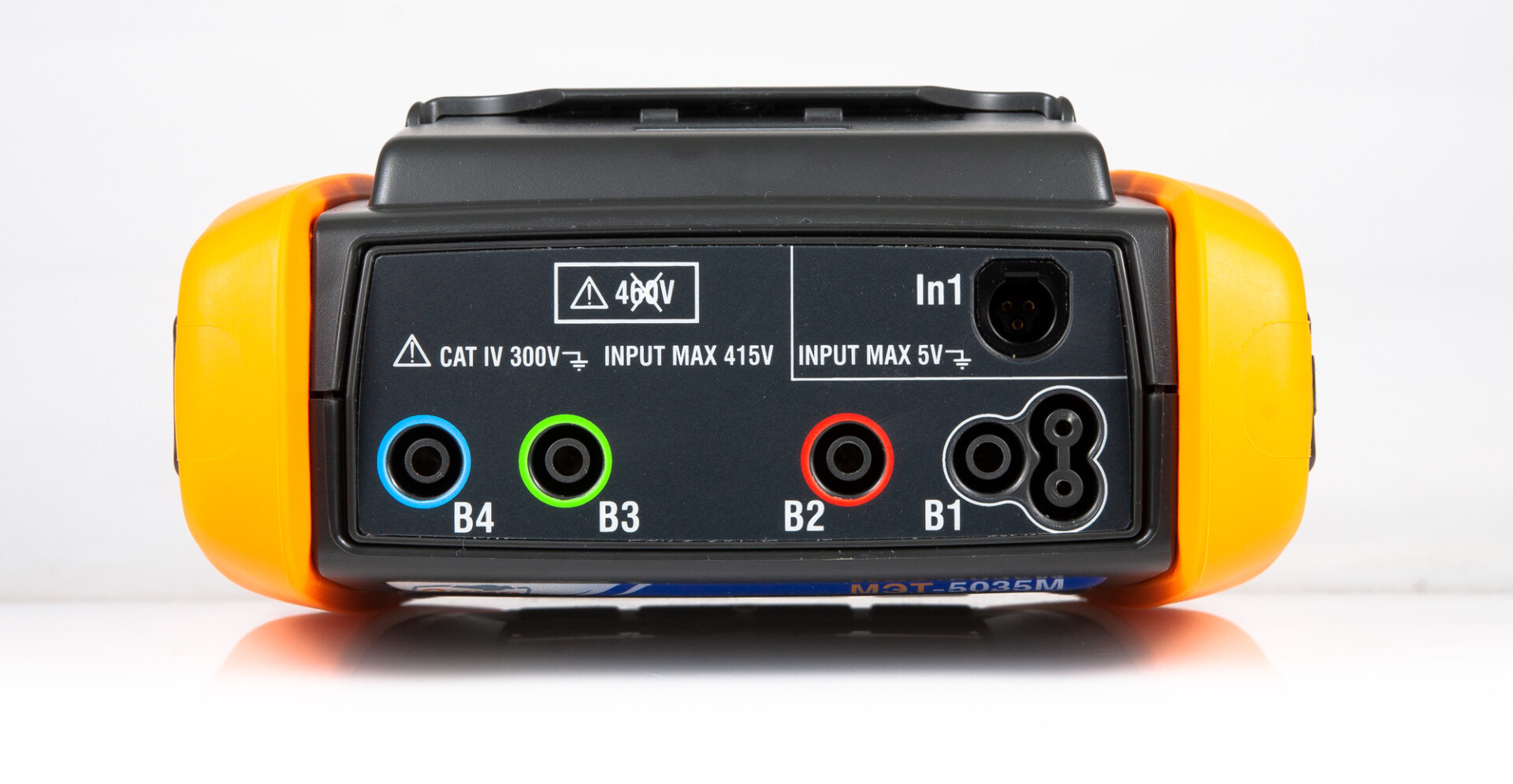

Особенности измерителя МЭТ-5035М
- Измерение норм электробезопасности: целостность цепи и измерение сопротивления защитных проводников (≥200 мА, 4…12 В).
- Измерение параметров УЗО (АС, А, B – общего, селект. типа и с задержкой откл.), максимальный тестовый ток 10 А (опция).
- Расширенный перечень тестирования автоматов защиты, выкл. и предохр., верификация силовых кабелей (проверка защиты от косвенных контактов, проверка откл. способности/защита от сверхтоков, оценка защиты от коротких замыканий/ тепловой нагрузки защищаемой электропроводки — I2T).
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисл. тока КЗ.
- Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В).
- Измерение сопротивления заземления (2 пр./ 3 пр.) и проводимости грунта (4 пр.) вольтамперметрическим способом.
- Тест сопротивления заземления Ra без срабатывания УЗО (ток 15 мА).
- Измерение R заземления безразр. способом (с помощью токоизмерительных клещей Т2100 — опция).
- Определение несинусоидальности формы напряжения и тока (%, THD), измерение гармониrк U/I (до 25-й гармоники).
- Определение порядка чередования фаз.
- Анализ параметров электросети (PQA): измерение тока и напряжения (TRMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности (Pf, cosφ).
- Измерение тока утечки, температуры и влажности, освещенности (опция).
- Память: 999 ячеек (результаты тестирования, экраны).
- Интерфейс Wi-Fi и USB (оптоизолированный порт).
- Приложение HTANALYSIS™ позволяет отображать все изм. онлайн параметры, гармоники, диаграммы, экраны.
- Анализ данных измерений и запись результатов в облачное хранилище с помощью планшета или смартфона в реальном времени.
- Батарейное или аккумуляторное питание.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Тестер МЭТ-5035М | 1 шт. |
| 2 | Кабель-переходник (С2033X) c 3-я штекерам | 1 шт. |
| 3 | UNIVERSALKITG3: 4 изм. провода, 4 зажима «крокодил», 3 изм. наконечника | 1 комплект |
| 4 | KITTERRNE: 4 изм. провода, 4 штыря | 1 комплект |
| 5 | Кабель С2006PR (optical-USB) | 1 шт. |
| 6 | Транспортная сумка (BORSA2051N) | 1 шт. |
| 7 | Зарядное устройство | 1 шт. |
| 8 | Cтилус PT400 | 1 шт. |
| 9 | Батареи питания | 1 комлпект |
| 10 | Аксессуар Zeroloop | 1 шт. |
| 11 | Датчик удаленного контроля PR400 | 1 шт. |
Дополнительная комплектация измерителя МЭТ-5035М
| № | Наименование |
|---|---|
| 1 | Токовый преобразователь-клещи для измерения переменного тока утечки (AC), 1000А/1В (разрешение 1 мА), d 54 мм (HT96U) |
| 2 | Токовый преобразователь-клещи для измерения заземления без использования электродов (T2100) |
| 3 | Установка-адаптер для измерений низкоомных цепей с высоким разрешением (IMP57) |
| 4 | Магнитный держатель с гнездом 4 мм (адаптер подключения с креплением на метал. винт автомата) (606-IECN) |
| 5 | Соединитель типа «банан» 4 мм черного цвета для увеличения коммутационных возможностей (удлинение соединительных проводов или получение дополнительной точки подключения) (1066-IECN) |
| 6 | Умножитель тока для кратного повышения уровня тест-сигнала промышленных УЗО (ВДТ) до 10 А (RCDX10) |
| 7 | Преобразователь для измерения температуры и влажности (HT52/05) |
| 8 | Преобразователь для измерения освещенности 20-2.000-20.000 Lux/2В (illuminance) (HT53/05) |
| 9 | Пластиковый усиленный кейс для хранения и транспортировки (VA500) |
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| РЕЖИМ ИЗМЕРЕНИЙ НОРМ ЭЛЕКТРОБЕЗОПАСНОСТИ 1Ф И 3Ф (СБАЛАНСИРОВАННЫХ) ЭЛЕКТРОСЕТЕЙ / SAFETY | ||||
| Напряжение (тест УЗО, петли, чередование фаз) | ||||
| Диапазон измерений | 15…240 Вскз (ф-н); 15…415 Вскз (ф-ф) |
|||
| Разрешение | 1 В | |||
| Погрешность | ± (3,0% + 2 е.м.р.) | |||
| Чередование фаз | индикация («1-2-3») | |||
| Частота напряжения | ||||
| Основная гармоника | 47,0…63,6 Гц | |||
| Разрешение | 0,1 Гц | |||
| Погрешность | ± (0,1% + 1 е.м.р.) | |||
| Измерение целостности защитных проводников | ||||
| Макс. напряжение теста | от 4 до 12 В, постоянное (без нагрузки) | |||
| Тестовый ток | >0,2 А, постоянный ток, для сопротивления <5 Ом | |||
| Разрешение | 1 мА | |||
| Диапазон измерений | 0,01…19,99 Ом | 20,0…99,9 Ом | ||
| Разрешение | 0,01 Ом | 0,1 Ом | ||
| Погрешность измерения | ± (5,0% + 3 е.м.р.) | |||
| Измерение силы тока (ток КЗ / First fault в IT энергосистемах) (ULIM 25/50 В) | ||||
| Диапазон измерений | 0,1…0,9 мА | 1…999 мА | ||
| Разрешение | 0,1 мА | 1 мА | ||
| Погрешность измерения | ± (5,0% + 1 е.м.р.) | ± (5,0% + 3 е.м.р.) | ||
| Проверка времени отключения УЗО | ||||
| Тестовый ток (Iтест) | 10 / 30 / 100 / 300 / 500 / 650 / 1000 мА | |||
| Типы тестируемых УЗО | АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа) | |||
| Режимы тестирования УЗО | (½, 1, 2, 5) х Iтест, автоматический / AUTO и дискретное нарастание тока отключения (Ramp) | |||
| Время отключения, мс | 1…999 для (½, 1) х Iтест; 1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест; 1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест; 1…310 (G-типа) в режиме Ramp |
|||
| Задержка отключения, мс | 1…999 для (½, 1) х Iтест | |||
| Разрешение | 1 мс | |||
| Погрешность измерения | ± (2% + 2 е.м.р.) | |||
| Проверка дифференциального тока отключения УЗО | ||||
| Измерение тока отключения: | Погрешность: нижн./верх. граница допуска | |||
| (I∆N = 10 мА) | A, АС-тип | (0,3…1,1) х I∆N | 0% / +10% I∆N | |
| (10 мА ≤ I∆N ≤ 650 мА) | A, АС-тип | (0,3…1,1) х I∆N | 0% / +5% I∆N | |
| (30 мА ≤ I∆N ≤ 100 мА) | В-тип | (0,3…1,1) х I∆N | 0% / +5% I∆N | |
| Разрешение | 0,1 х I∆N | |||
| Проверка времени отключения УЗО (до 10 А — опция RCDX10) | ||||
| Тестовый ток (Iтест) | 10 / 30 / 100 / 300 / 500 / 650 / 1000 мА | |||
| Типы тестируемых УЗО | АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/TN/IT-типа) | |||
| Режимы тестирования УЗО | (½, 1, 2, 5) х Iтест, автоматический и дискретное нарастание тока отключения (Ramp) | |||
| Время отключения, мс | 1…999 для (½, 1) х Iтест; 1…200 (G-типа) и 1…250 (S-типа) для 2 х Iтест; 1…50 (G-типа) и 1…150 (S-типа) для 5 х Iтест; 1…310 (G-типа) в режиме Ramp |
|||
| Задержка отключения, мс | 1…999 для (½, 1) х Iтест | |||
| Разрешение | 1 мс | |||
| Погрешность измерения | ± (2% + 2 е.м.р.) | |||
| Проверка дифференциального тока отключения УЗО (до 10 А — опция RCDX10) | ||||
| Измерение тока отключения | Погрешность: нижн./верх. граница допуска | |||
| (300 мА ≤ I∆N ≤ 6,5 А) | A, АС-тип | (0,3…1,1) х I∆N | 0% / +5% I∆N | |
| (300 мА ≤ I∆N ≤ 1 А) | В-тип | (0,3…1,1) х I∆N | 0% / +5% I∆N | |
| Разрешение | 0,1 х I∆N | |||
| Измерение сопротивления изоляции | ||||
| Тестовое напряжение | 50 / 100 / 250 / 500 / 1000 В, постоянное | |||
| Диапазон измерений | 0,01…49,9 МОм / 50 В; 0,01…99,9 МОм / 100 В; 0,01…99,9 МОм / 250 В; 0,01…499 МОм / 500 В; 0,01…999 МОм / 1000 В |
50…99,9 МОм / 50 В; 100…199,9 МОм / 100 В; 100…499,9 МОм / 250 В; 500…999 МОм / 500 В; 1000…1999 МОм / 1000 В |
||
| Погрешность измерения | ± (2,0% + 2 е.м.р.) | ± (5,0% + 2 е.м.р.) | ||
| Измерение напряжения прикосновения (Uконт) | ||||
| Предел измерений (Uп lim) | 25, 50 В | |||
| Диапазон измерений | 0…2 х Uп lim В (тест УЗО и измерение сопротивления заземления); 0…99,9 В (для ТТ и TN систем); 100…999 В (для TN систем) |
|||
| Разрешение | 0,1 В | |||
| Погрешность измерения | 0%…(5,0% + 3 В) | |||
| Измерение полного сопротивления заземления Ra (без откл. УЗО) | ||||
| Глухозаземленная нейтраль | Изолированная нейтраль | |||
| Диапазон измерений, Ом | 0,01-9,99 / 10,0-199,9 / 200-1999 | 1…1999 | ||
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | 1 Ом | ||
| Погрешность измерения | 0%…(5,0% + 0,1 / 1 / 3 Ом) | 0%…(5,0% + 3 е.м.р.) | ||
| Схема измерения | 4-х проводная | |||
| Измерение сопротивления контура заземления (с доп. штырями) | ||||
| Диапазон измерений | 0,01…9,99 Ом | 10,0…99,9 Ом | 100…999 Ом | 1,00…49,99 кОм |
| Разрешение | 0,01 Ом | 0,1 Ом | 1 Ом | 0,01 кОм |
| Погрешность измерения | ± (5,0% +3 е.м.р.) | |||
| Схема измерения | 2-х или 3-х проводная | |||
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |||
| Измерение сопротивления цепи «Фаза — Фаза», «Фаза — Нейтраль», «Фаза — Земля» | ||||
| Диапазон измерений | 0,01…9,9 Ом | 10…199,9 Ом | ||
| Разрешение | 0,01 Ом | 0,1 Ом | ||
| Погрешность | ± (5,0% +3 е.м.р.) | |||
| Чередование фаз (1 пр. / 2-х пр. метод) | ||||
| Напряжение | 100…265 В (фаза — нейтраль, фаза — земля) | |||
| Частота | 50/60 Гц | |||
| Измерение проводимости грунта (Р) 4 пр. метод | ||||
| Диапазон измерений | 0,06…10…100…1000 Ом*м / 1…10…100…1000 кОм*м / 1…3,14 МОм*м | |||
| Разрешение | 0,01…0,1…1…Ом*м / 0,01…0,1…1 кОм*м / 0,01 МОм*м | |||
| Погрешность измерения | ± (5,0% +3 е.м.р.) | |||
| Схема измерения | 4-х проводная (разнос штырей / D до 10 м) | |||
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |||
| РЕЖИМ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКТРОПИТАНИЯ 1Ф И 3Ф (СБАЛАНСИРОВАННЫХ) ЭЛЕКТРОСЕТЕЙ / PQA | ||||
| Напряжение / ACV (TRMS) | ||||
| Диапазон измерений | 15…240 Вскз (фаза-нейтраль) / 15…415 Вскз (фаза-фаза) | |||
| Разрешение | 0,1 В | |||
| Погрешность | ± (1% + 1 е.м.р.) | |||
| Ток / ACA (TRMS) (с опц. т/датчиком) | ||||
| Диапазон измерений (внеш. преобразователь) | 0,5…10…300…3000 А (в зав. от установленного предела) | |||
| Погрешность измерения * | ± (1% + 3 е.м.р.)…± (2% + 5 е.м.р.) | |||
| Разрешение | 0,01…0,1…1 А (в зависимости от установленного диапазона) | |||
| Измерение активной мощности | ||||
| Диапазон измерений | 0…9,999 кВт | 0…99,99 кВт | 0…999,9 кВт | 0…9999,9 кВт |
| Разрешение | 0,001 кВт | 0,01 кВт | 0,1 кВт | 1 кВт |
| Измерение реактивной мощности | ||||
| Диапазон измерений | 0…9,999 кВАР | 0…99,99 кВАР | 0…999,9 кВАР | 0…9999,9 кВАР |
| Разрешение | 0,001 кВАР | 0,01 кВАР | 0,1 кВАР | 1 кВАР |
| Измерение полной мощности | ||||
| Диапазон измерений | 0…9,999 кВА | 0…99,99 кВА | 0…999,9 кВА | 0…9999,9 кВА |
| Разрешение | 0,001 кВА | 0,01 кВА | 0,1 кВА | 1 кВА |
| Погрешность измерения * | ± (2% + 5 е.м.р.)…± (3% + 8 е.м.р.) | |||
| Измерение коэффициента мощности (PF, COS φ) | ||||
| Диапазон измерений | 0,70c…1,00…0,70i (с – емкостной / i – индуктивный характер нагрузки) | |||
| Разрешение | 0,01 | |||
| Погреш. измерения (град.) * | ± (1% + 7 е.м.р.)…± (4% + 10 е.м.р.) ** | |||
| Гармоники (напряжение и ток) | ||||
| Диапазон измерений | от 1 до 25-й гармоники | |||
| Погрешность измерения | ± (5% + 5 е.м.р.)…± (15% + 10 е.м.р.) | |||
| Разрешение | 0,1% | |||
| РЕЖИМ ДОПОЛНИТЕЛЬНЫХ ИЗМЕРЕНИЙ (AUX) — С ВНЕШНИМИ ДАТЧИКАМИ (ОПЦИИ) | ||||
| Температура | ||||
| Пределы измерений | -20…+80°С | |||
| Разрешение | 0,1°С | |||
| Влажность | ||||
| Пределы измерений | 0…100% | |||
| Разрешение | 0,1% | |||
| Освещенность | ||||
| Пределы измерений | 0,001…20 Лкс | 0,1…2000 Лкс | 1…20 кЛкс | |
| Разрешение | 0,001…0,02 Лкс | 0,1…2 Лкс | 1…20 Лкс | |
| Выход постоянного напряжения (DC OUT) | ||||
| Диапазон | 0,1 мВ…1 В (соответствует пределам измерений) | |||
| Разрешение | 0,1 мВ | |||
| ОБЩИЕ ДАННЫЕ | ||||
| Дисплей | цветной, сенсорный (touch screen) ЖК-дисплей, 72х53 мм, разрешение 320х240 точек | |||
| Внутренняя память | 999 тестов | |||
| Интерфейс | Wi-Fi, USB | |||
| Условия эксплуатации | 0…+40°С; отн. влажность < 80% | |||
| Напряжение питания | 1,5 В х 6 (тип АА), либо аккумуляторы 1,2 В х 6 (тип АА), внешнее зарядное устройство 100…240 В, 50/60 Гц | |||
| Ресурс батарей | до 500 тестов / до 6 часов измерений | |||
| Габаритные размеры | 225х165х75 мм | |||
| Исполнение | МЭК 61010-1, МЭК 61010-031, МЭК 61010-2-032 кат. III ~240 В (ф-н), ~415 В (ф-ф), до 460 В макс. между входами | |||
| Масса | 1,2 кг | |||
