Акустический модуль M9180

В наличии

43 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	поперечные
  Назначение	проведение механизированного УЗК стальных сварных соединений
  Частота	4000
  Акустическая апертура, мм	26 x 10
  Количество элементов, шт.	16
  Шаг пьезоэлементов, мм	1.75
  Температура воздуха	от минус 20 до плюс 45
  Относительная влажность воздуха при температуре +25 ºС, %, не выше	85

• Описание

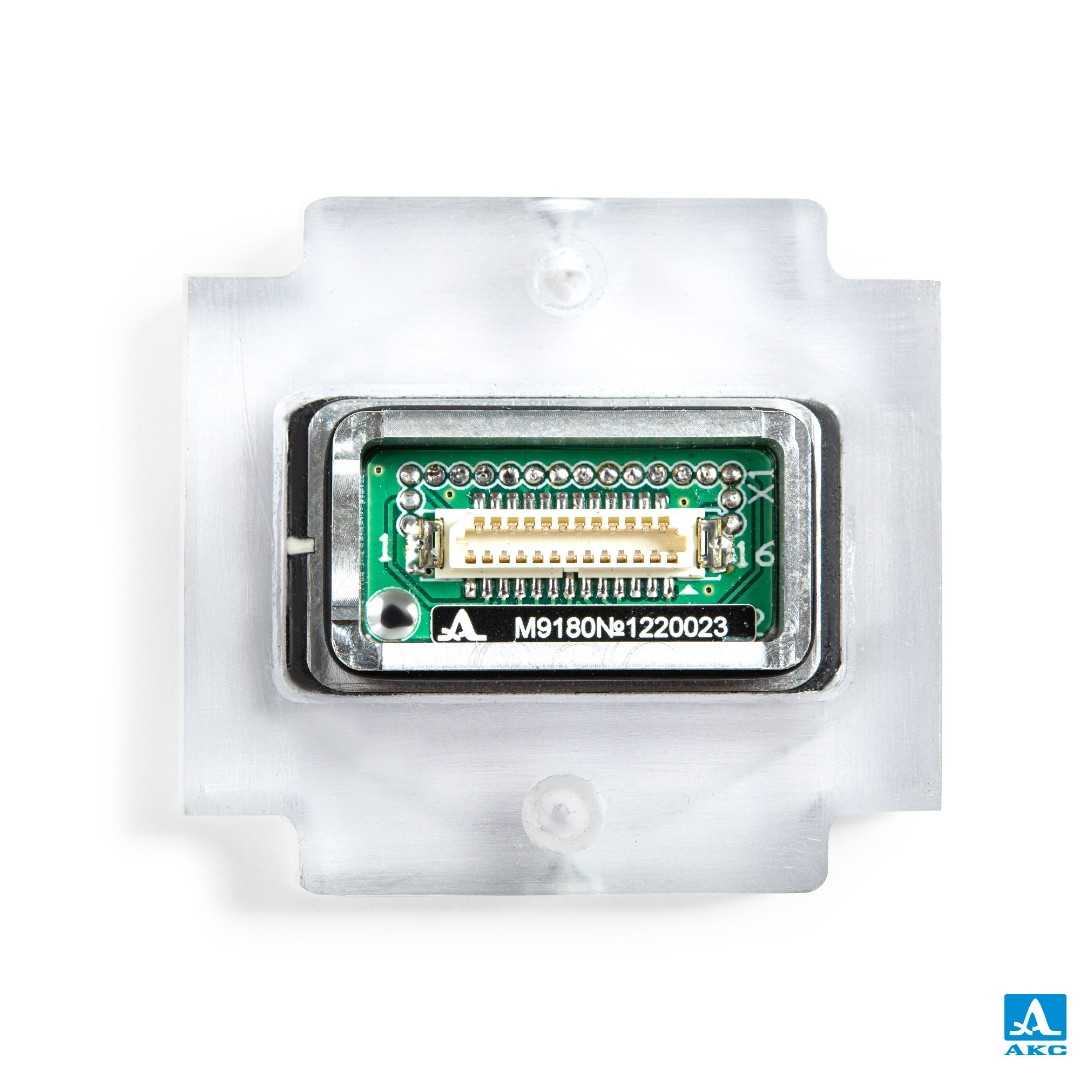

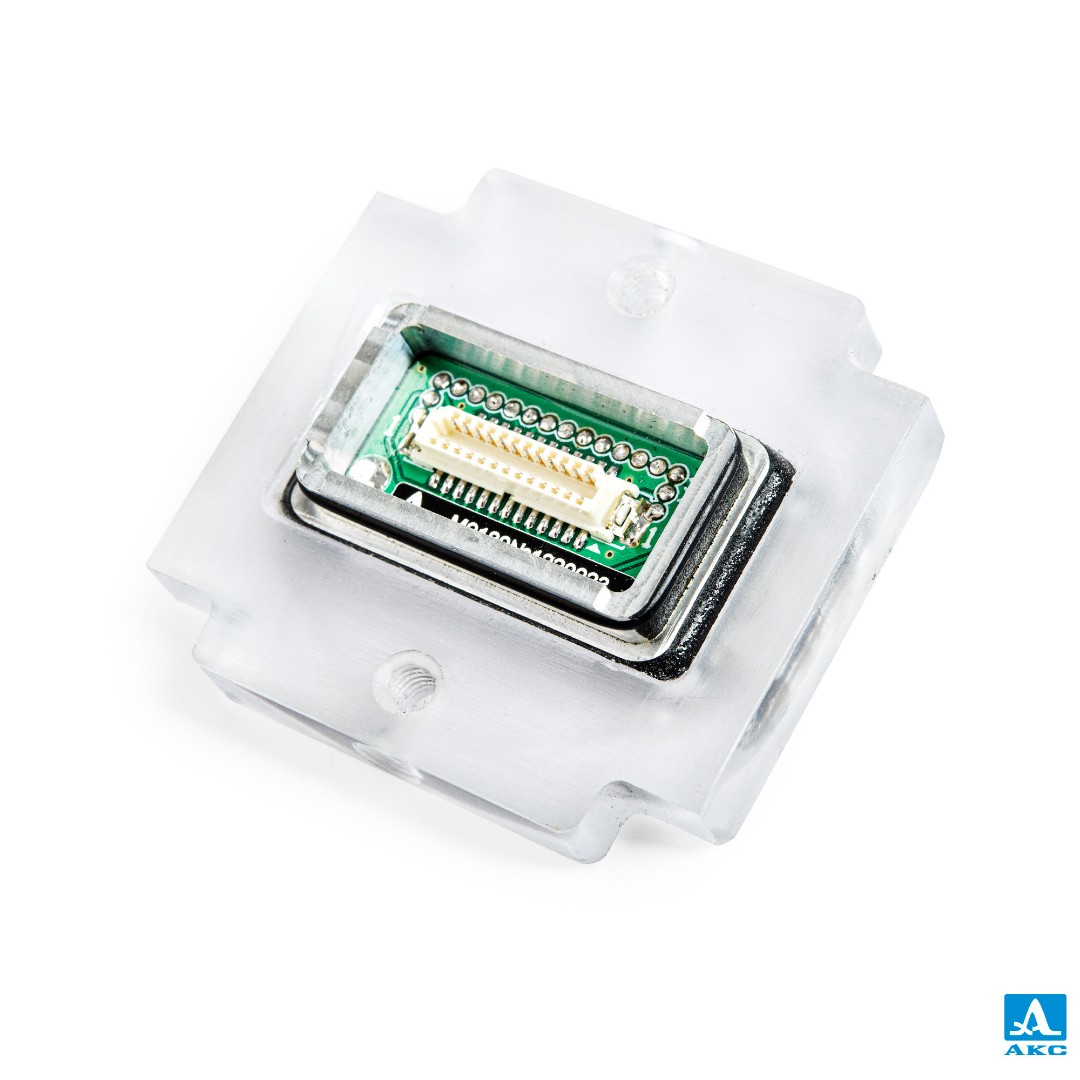

  Акустический модуль М9180 для коммутатора М9100 с центральной рабочей частотой 4,0 МГц представляет собой линейную эквидистантную решетку пьезоэлектрических элементов с наклонным излучением и приемом ультразвуковых сигналов. Модуль соединяется с корпусом коммутатора посредством разъема.

  Отличительной особенностью данного модуля является наличие призмы, благодаря которой оператор может проводить механизированный ультразвуковой контроль сварных швов с увеличенной скоростью и стабильным акустическим контактом.

  Акустический модуль М9180 в сборе с коммутатором следует использовать в составе мобильного сканера MS150 TuScan для проведения механизированного УЗК стальных сварных соединений в диапазоне толщин от 8 до 50 мм. По мере истирания рабочей поверхности модуля допускается оперативная замена на новый путем отсоединения и соединения с коммутатором антенной решетки без дополнительных инструментов. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
