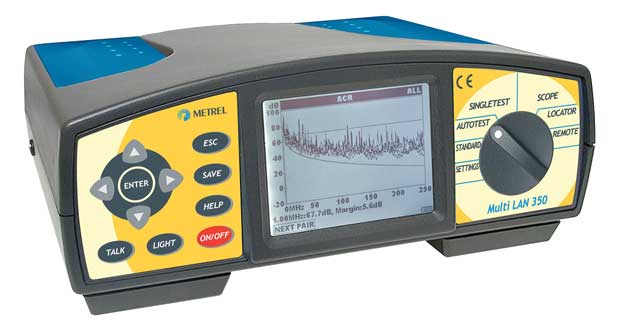

Анализатор кабельных сетей Metrel MI 2016 Multi LAN 350

В наличии

• Задать вопрос
• Поделиться

• Описание

  Metrel MI 2016 Multi LAN 350 - прибор, созданный с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, именно поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, режимами работы, позволяющими точно определять место повреждения и идентифицировать розетки. Всё перечисленное позволяет с успехом использовать Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.

  Функции:

  • Проведение единичных измерений:
  • Тестирование правильности разводки.
  • Измерение длины кабеля и скорости распространения сигнала.
  • Измерение задержки распространения сигнала.
  • Измерение разности задержки распространения сигнала каждой из пар.
  • Измерение волнового сопротивления.
  • Измерение сопротивления петли постоянному току.
  • Измерение переходного затухания и «суммарного» переходного затухания.
  • Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
  • Измерение возвратных потерь.
  • Измерение затухания.
  • Функция динамического рефлектометра для определения места повреждения и обнаружения перекрёстных помех, с подфункцией NEXT, позволяющей проводить тестирование без разделки второго конца кабеля.
  • Автотест с заданными измеряемыми параметрами, стандартом тестирования и типом кабеля.
  • Функция трассировки кабеля.
  • Функция проверки установления голосового соединения по медному кабелю.
  • Идентификация кабельных линий.

  Отличительные особенности:

  • Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
  • Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI5100.
  • Время выполнения автотеста для категории 6 – 55 секунд.
  • Внутренняя память, позволяет сохранить до 500 результатов автотестирования медных или оптоволоконных кабелей.
  • Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования.
  • RS232- и USB- интерфейсы для связи с ПК.
  • Масса 2 кг.
  • Размеры 265х110х185мм.

  Основные функции:

  • Расстояние до повреждения (длина линии) 0 - 300 м ±(3% + 5 емр)
  • Задержка распространения сигнала 0 - 4000 нc ±(3%)
  • Временной перекос задержки 0 - 500 нc 10 нc
  • Волновое сопротивление 35 - 180 Ом ±(10% + 3 емр)%
  • Сопротивление постоянному току 0 - 200 Ом ±(10% + 5 емр)
  • Переходное затухание в диапазоне от 1 до 350 МГц (от 0 до 90 дБ) ± 2,9 дБ
  • Потери переходного затухания от 0 до 90 дБ ± 3,2 дБ

  Cтандартный комплект:

  • Прибор MultiLAN 350
  • Удаленный модуль MultiLAN 350 RU
  • Адаптер для подключения кабеля, 2 шт
  • Адаптер для подключения к розеткам и патч-панелям, 2 шт.
  • Сумка для транспортировки, 2 шт.
  • Программное обеспечение LANlink для ПК
  • Интерфейсный кабель RS 232 для подключения к ПК
  • Кабель USB
  • Руководство пользователя
  • Набор идентификаторов (заглушек) I (#1-#4)
  • Калибровочный модуль
  • Адаптер электропитания, 2 шт.
  • Гарнитуры для осуществления голосовой связи по кабелю, 2 шт.
  • Комплект аккумуляторных NiMH батарей, 12 шт.

• Инструкция

   Инструкция по эксплуатации Анализатора кабельных сетей Metrel MI 2016 Multi LAN 350
