Биконическая измерительная антенна АКИП-9807/4

Цена: 253650 р.
В корзину

Доставка с удалённого склада в Иркутске

Оплата банковским переводом

В наличии

Производитель: Россия
Госреестр: Нет

Описание

Производитель: Акип, Россия
Гарантия: 10 лет

Биконическая измерительная антенна АКИП-9807/4 дает возможность выполнять проверку объекта на работоспособность в условиях сильных радиочастотных помех. Устройств работает совместно с другими радиоизмерительными приборами.

Специалисты используют биконическую измерительную антенну этой модели для ЭМС-тестов, то есть испытаний устройств на электромагнитную совместимость. Благодаря антенне можно провести тесты на соответствие конкретных моделей РЭА стандартам, действующим в России или в других странах мира.

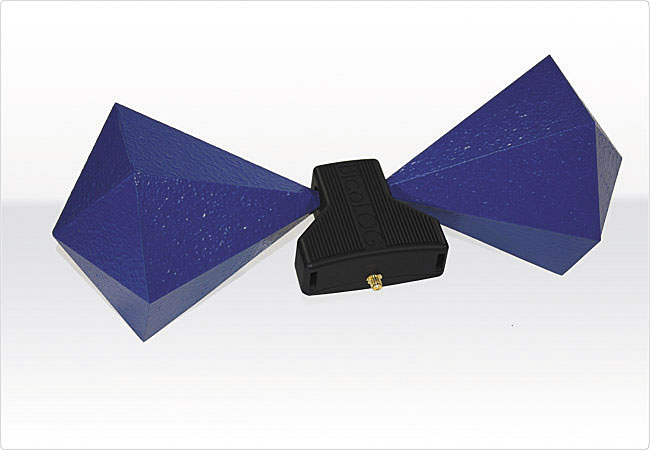

Конструктивно антенна представляет собой два закрытых конуса, соединенных друг с другом вершинами. Особенность антенны состоит в том, что электромагнитное возбуждение происходит внутри пространства, ограниченного краями конуса. Волна, излучаемая биконической измерительной антенной АКИП-9807/4, направляется перпендикулярно центральным осями конусов.

Антенна поставляется в комплекте с документацией, где отражены данные для ее калибровки. Это дает возможность точно откалибровать подключаемое измерительное оборудование и избежать погрешностей, связанных с работой самого излучающего оборудования.

Прибор имеет компактные габариты и подходит для использования в мобильных условиях и в лаборатории. Антенна отличается повышенной прочностью и имеет универсальный разъем, позволяющий подключать разные измерительные устройства.

Технические особенности антенны:

  • Частотный диапазон 20 МГц-3 ГГц.
  • Входная мощность до 1 Вт.
  • Усиление -45-1 дБи.
  • Коэффициент полезного действия от 20 до 51 дБ/м.

Комплектация

  • Антенна биконическая АКИП 9807/4- 1 шт
  • Типовые калибровочные данные — 1 шт
  • Кейс для переноски — 1 шт

Технические характеристики

  АКИП-9807/4
Диапазон частот 20 МГц до 3 ГГц
Максимальная входная мощность 1 Вт
Импеданс 50 Ом
Усиление -45-1 дБи
КПД антенны 20-51 дБ/м
Точки калибровки 296 (шаг 5 и 10 МГц)
Разъем для подключения SMA
