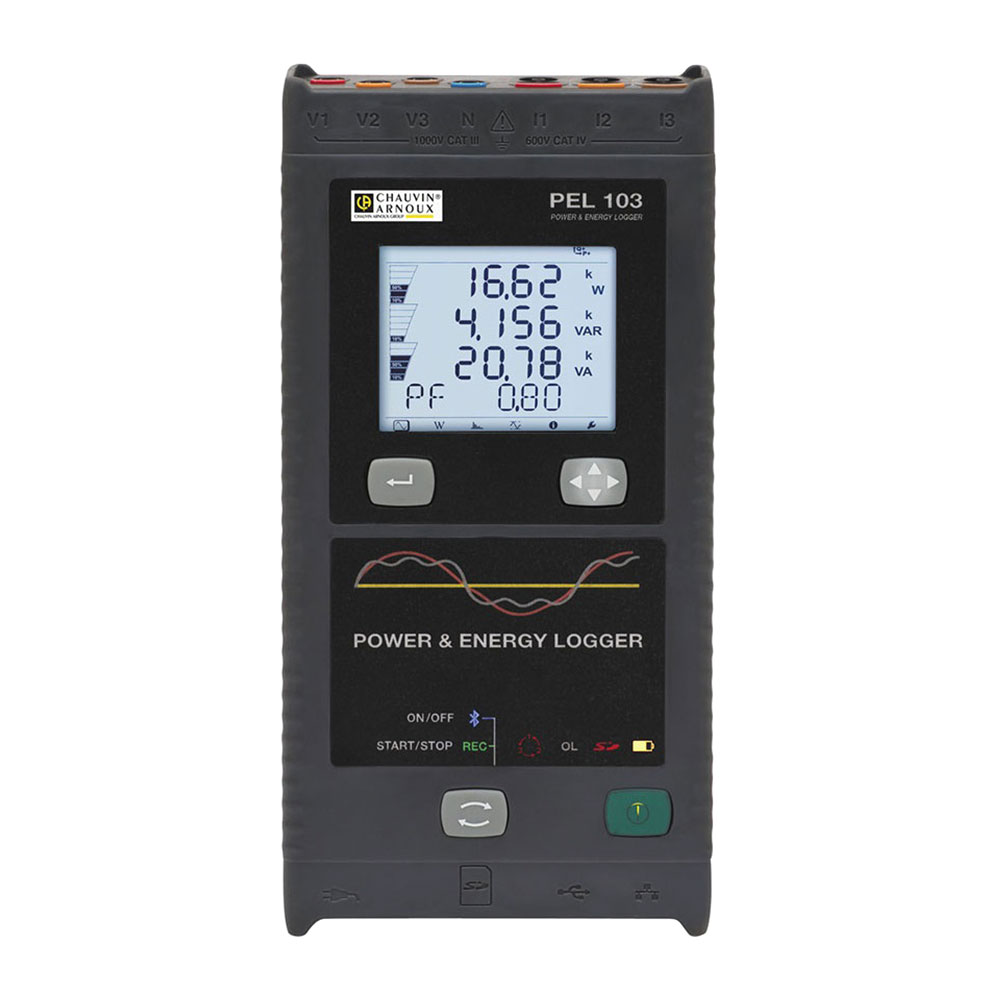

Chauvin Arnoux 3-х фазный регистратор энергии PEL103 + MiniFlex MA193

В наличии

Описание
Производитель: Chauvin Arnoux, Франция

Номер в реестре СИ 53871-13

Гарантия 12 месяцев

Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.
- Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок.
- Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения.
- Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
- Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Основные преимущества регистратора энергии PEL103 + MiniFlex MA193
- Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу.
- Рабочие частоты сети 50, 60, и 400 Гц переменного тока, а также сети постоянного тока.
- Прямое измерение тока в диапазонах от 50 мA до 10,000 A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов С.А 8332 и С.А 8336).
- Измерение мощности: ВА, Вт и ВАР.
- Измерение электрической энергии.
- Коэффициент мощности (PF), Cos (Φ), и Tan (Φ).
- Коэффициент гармонических искажений (THD) для токов и напряжений.
- Измерение гармоник до 50 порядка для рабочей частоты 50/60 Гц для токов и напряжений.
- Измерение частоты.
- Измерение действующих значений и значений постоянного тока по каждой фазе независимо.
- Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2 Гб.
- Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
- Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
- 17 запрограммированных типов подключения электрической сети.
- USB, LAN, и Bluetooth интерфейсы.
- ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.

Комплектация

№	Наименование	Количество
1	Регистратор электрической энергии PEL103	1 шт.
2	Сумка для переноски	1 шт.
3	Измерительные провода (прямой штекер типа «банан»/прямой штекер типа «банан», длина 3 м, черные)	4 шт.
4	Зажимы типа «крокодил» (черные)	4 шт.
5	SD-карты, 8 Гб	1 шт.
6	Комплект вставок (для маркировки на концах проводов и токовых датчиков)	1 шт.
7	Сетевой шнур	1 шт.
8	USB-кабель (тип A/тип B)	1 шт.
9	Система крепления MultiFIX	1 шт.
10	Руководство по эксплуатации (на компакт-диске)	1 шт.
11	Лист данных по безопасности	1 шт.
12	ПО для ПК	1 шт.
13	Краткое руководство пользователя	1 шт.
14	USB-адаптер	1 шт.

Технические характеристики

Параметр		Значение
Дисплей прибора		цифровой, 3 строки
Тип системы		3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
Погрешность		0.2%
Электрические параметры
Количество измерительных каналов		3 по напряжению / 3 по току (расчет тока нейтрали)
Частота сети		50 Гц, 60 Гц, 400 Гц
Диапазон измерения напряжения		0 до 1,000 В переменного и постоянного
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока	MN93	2 до 240 Aпер., разрешение 0,01 А
	MN93A	0.005 Aпер. до 5 Aпер. / 0.1 A до 120 Aпер. разр. 0,001 А
	C193	3 A до 1,200 Aпер., разрешение 0,01 А
	A193 & MA193	100 мA до 10,000 Aпер., разр. 0,1 А
	PAC93	10 A до 1,000 A пер./ 10 A до 1,400 Aпост., разр. 0,01 А
	E3N	50 мA до 10 Aпер./пост. / 100 мA до 100 Aпер./пост., разр. 0,001 А
Встроенный коэффициент трансформации		отображение и расчет напряжений до 650 кВ / и токов до 25,000 A
Измеряемые и записываемые параметры, диапазоны
Мощность		10 Вт...10 ГВт / 10 вар...10 Гвар / 10 ВА...10 ГВА
Энергия		до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=1018)
Phase		Cos φ, tan Φ, PF (коэффициент мощности)
Гармоники		до 50-го порядка
Дополнительные функции
Фазовая последовательность		да
Min / Max		да
Крепление прибора		магнитный держатель, крюк
Запись
Самплинг		128 событий/период - 1 запись / сек. - одна запись за время от 1 до 60 минут
Память		SD карта (SD-HC до 32 GB)
Интерфейсы		Bluetooth (Class 2), Ethernet, USB
Питание прибора		110...250 В (+10%, -15%) при 50...60 Гц & 400Гц
Безопасность		IEC 61010 600 V CAT IV – 1,000 V CAT III
Общие характеристики
Размеры		256x125x37 мм
Вес		950 г
Пыле/влаго защита		IP54
