Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 44093-10 |

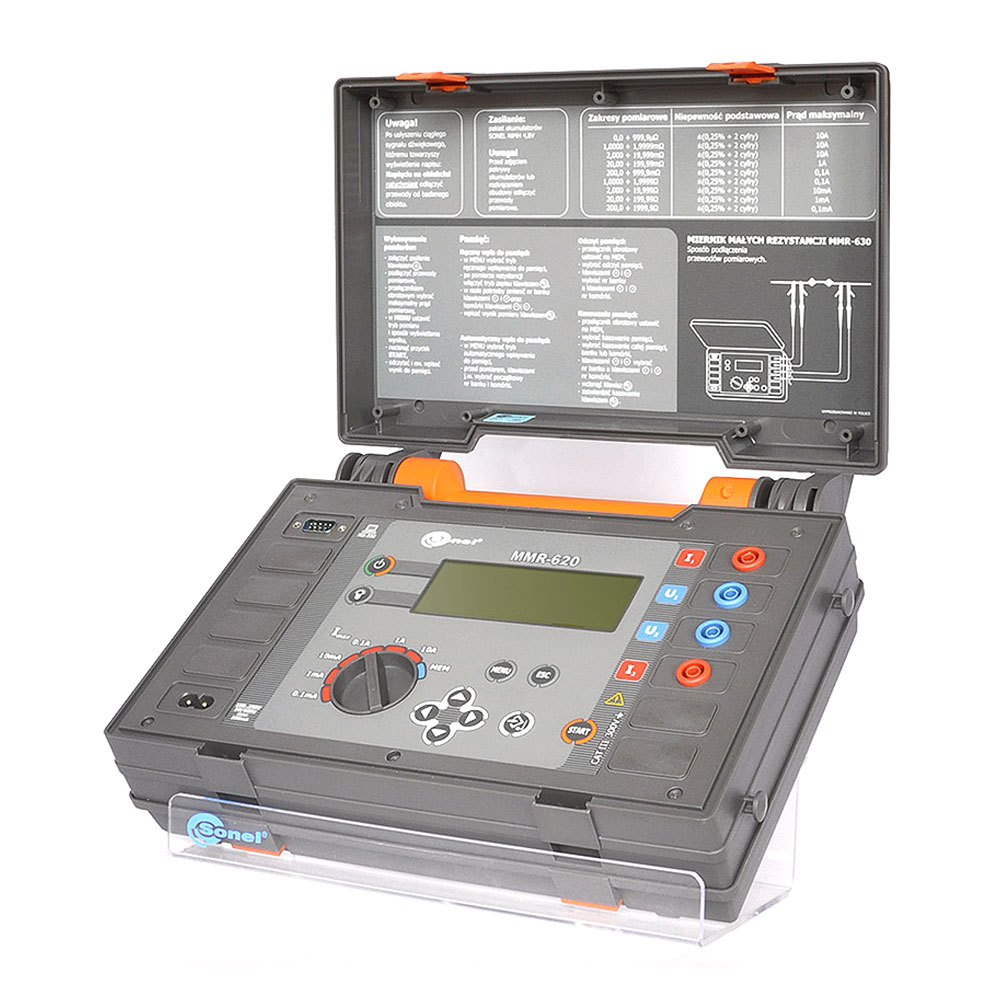

MMR-620 предназначен:
- для проведения измерений на сопротивлениях различного вида (активных, индуктивных) при тестировании сварных и эквипотенциальных соединений, зажимов, клемм, соединителей, сварных рельсов, кабелей и проводов, двигателей и обмоток трансформаторов, низкоомных катушек сопротивления;
- для ускорения процесса измерения на объектах без внутренних напряжений и электротермических сил применяется измерение однонаправленным током;
- измерение двунаправленным током устраняет ошибки, появляющиеся от присутствия в измеряемом объекте таких напряжений и сил.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности микроомметра MMR-620
- Измерение малых значений сопротивлений с разрешением 1 мкОм.
- Измерение рабочим током от 0,1 мА до 10 А.
- Измерение активного сопротивления (заземляющих проводников и проводников системы уравнивания потенциалов, различных контактных соединений).
- Измерение индуктивного сопротивления (обмотки двигателей и силовых трансформаторов) выбор режима измерения: нормальный, автоматический (срабатывание при подключении всех измерительных проводов) и непрерывный.
- Высокая помехоустойчивость.
- Установка верхнего и нижнего предела измерений.
- Сохранение результатов измерений в память.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Микроомметр MMR-620 | 1 шт. |
| 2 | Аккумуляторная батарея NiMH SONEL-03 4,8V | 2 шт. |
| 3 | Зажим «Крокодил» изолированный Кельвина К06 | 4 шт. |
| 4 | Зажим «Крокодил» изолированный черный K03 | 2 шт. |
| 5 | Зонд Кельвина двухконтактный | 1 шт. |
| 6 | Кабель двухпроводный 3 м | 1 шт. |
| 7 | Кабель последовательного интерфейса RS-232 | 1 шт. |
| 8 | Ремни «Свободные руки» | 1 шт. |
| 9 | Футляр L1 | 1 шт. |
Дополнительная комплектация микроомметра MMR-620
| № | Наименование |
|---|---|
| 1 | Зажим «струбцина» Кельвина с двухпроводным кабелем |
| 2 | Кабель двухпроводный 8 м |
| 3 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 |
| 4 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» |
Технические характеристики
| Диапазон | Разрешение | Погрешность | Напряжение для диапазона | Рабочий ток |
|---|---|---|---|---|
| 0…999 мкОм | 1 мкОм | ± (0,25% и. в. + 2 е.м.р.) | 20 мВ | 10 А |
| 1,000…1,999 мОм | 0,001 мОм | |||
| 2,00…19,99 мОм | 0,01 мОм | 200 мВ | ||
| 20,0…199,9 мОм | 0,1 мОм | 1 А | ||
| 0,2…1,999 Ом | 1 мОм | 0,1 А | ||
| 2,00…19,99 Ом | 0,01 Ом | 10 мА | ||
| 20,0…199,9 Ом | 0,1 Ом | 1 мА | ||
| 200…1999 Ом | 1 Ом | 0,1 мА |
Дополнительные характеристики микроомметра MMR-620
| Параметр | Значение |
|---|---|
| Вид электроизоляции | двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | III 300В согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP54 |
| Защита от наружного напряжения | до 440 В переменного тока на протяжении 10 секунд |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 3 A |
| Время зарядки аккумуляторов | около 2,5 часа |
| Количество измерений током 10 A | 300 |
| Максимальное активное сопротивление проводов для тока 10 A | 0,1 Ом |
| Максимальная индуктивность измеряемого объекта | 40 Гн |
| Точность установки измерительного тока | ±10% |
| Время проведения измерения активного сопротивления: | |
| — с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока | 3 сек. |
| — с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта | несколько минут (макс. 10) |
| Температура хранения | -20…+60°С |
| Температурный коэффициент | ±0,01% и.в./°С |
| Время до самовыключения | 120 секунд |
| Дисплей | графический с разрешением 192×64 пункта |
| Интерфейс | RS-232 |
