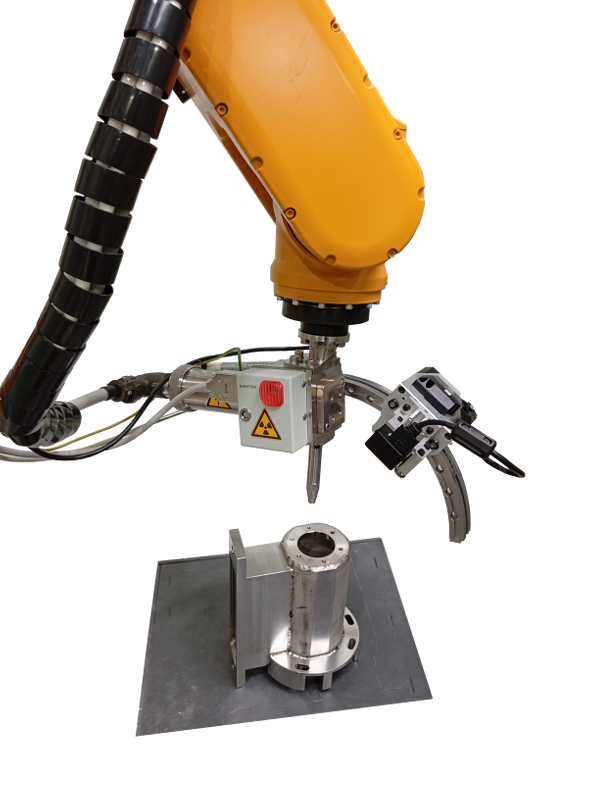

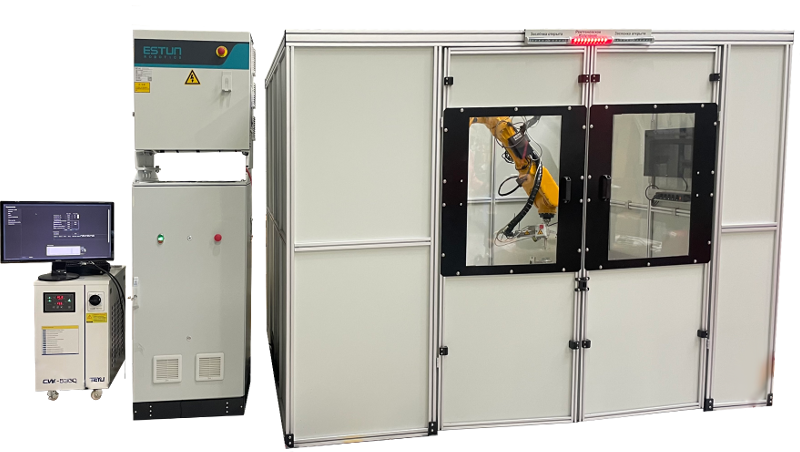

Дифрактометр роботизированный ПЕЛИКАН

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал анода рентгеновской трубки	Cu, Co, Cr, Mo (остальные — под заказ)
  Мощность, Вт	200-300
  Напряжение, В	0.4
  Радиус, мм	150
  Угол поворота	2θ, Ω, χ
  Диапазон перемещения, градус	120-160; ±45; ±45
  Дискретность, градус	0.1; 10; 10
  Точность позиционирования, градус	0.05; 0.2; 0.2
  Точность, мкм	20
  Система регистрации	Линейный стриповый позиционно-чувствительный детектор
  Количество каналов	640
  Скорость счета на один стрип, имп/с	>10^6
  Рентгеновская трубка	БСВ-33 (малогабаритная)
  Частота	50 Гц

• Описание

  Остаточные напряжения сохраняются в деталях после обработки и могут возникать вследствие фазовых превращений, облучения частицами высоких энергий, неоднородного нагрева и охлаждения. Информация о присутствии остаточных напряжений важна для контроля надежности и срока службы механических изделий. Рентгеновская дифракция является неразрушающим методом диагностики и анализа распределения остаточных напряжений. Специализированный рентгеновский дифрактометр ПЕЛИКАН позволяет проводить анализ остаточных напряжений в различных, в том числе труднодоступных, точках поверхности крупногабаритных объектов из различных металлов и сплавов. Роботизированный дифрактометр Пеликан может применяться для неразрушающего контроля остаточных напряжений в колесах железнодорожного подвижного состава в соответствии с методами, установленными межгосударственным стандартом ГОСТ 32207—2013.

  • Неразрушающий контроль качества
  • Высокая скорость проведения измерений с большой достоверностью
  • Рентгеновский метод определения остаточных напряжений
  • Является средством измерения (Сертификат №98542-26)
  • Быстрая смена рентгеновских трубок с различными анодами (медный, кобальтовый, хромовый, железный и др.)

  Программное обеспечение. Аналитический программный комплекс для анализа остаточных напряжений «StressMaster» включает следующие модули:

  • обработка измеренных рефлексов (аппроксимация фона, разделение дуплета, расчет угловых положений и межплоскостных расстояний);
  • расчет и построение зависимостей деформаций решетки от sin2psi для различных углов фи;
  • встроенная база материалов с коэффициентами и константами, в том числе рентгеновскими константами упругости;
  • расчет напряжений в заданных направлениях;
  • расчет тензора напряжений

  Программное обеспечение для управления и сбора данных.

  • Управление всеми системами аппарата, в том числе высоковольтным режимом;
  • Работа системы блокировок, ограничений и предупреждений для безопасного проведения измерений;
  • Точный вывод измерительного узла в необходимую точку на поверхности исследуемого образца с помощью системы лазерного позиционирования;
  • Автоматическое сканирование методами наклона или поворота по заранее выбранному алгоритму;
  • Сохранение результатов измерений в различных форматах для дальнейшей обработки и анализа.

• Документы

  • Описание типа СИ
  • Сертификат СИ
  • Статья "Пеликан – первый российский роботизированный дифрактометр для анализа остаточных напряжений"
  • Дифрактометр роботизированный Пеликан
