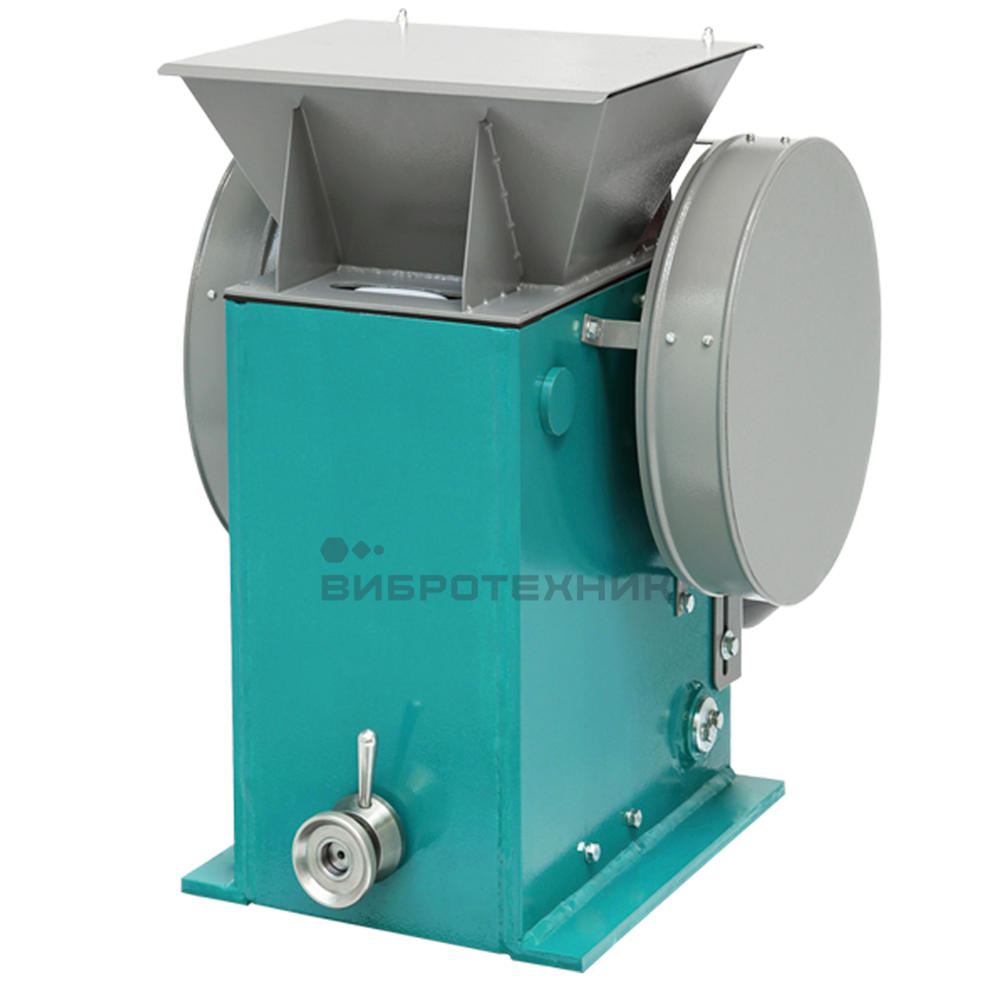

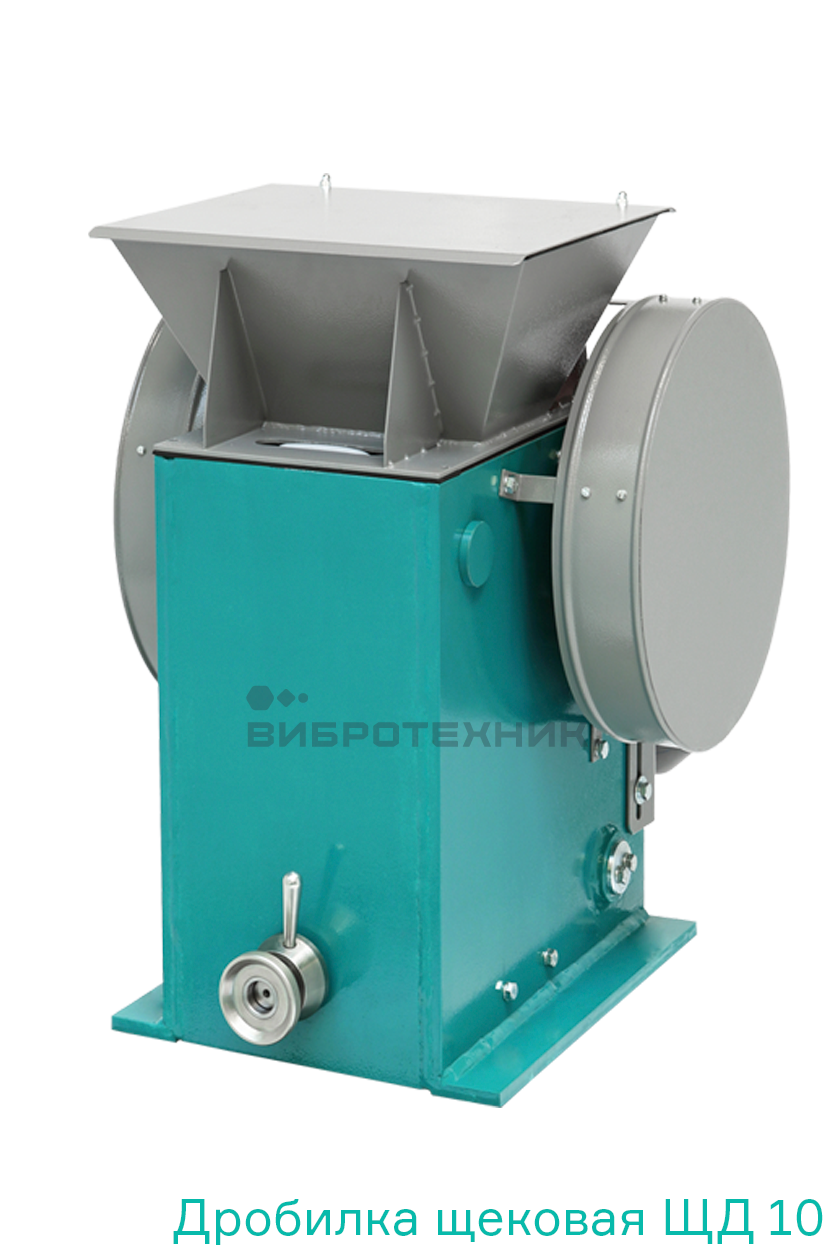

Дробилка щековая лабораторная ЩД 10

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	2200
  Объем	24/16
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.7-1.5
  Размер частиц продукта дробления при минимальном зазоре между щеками, мм	90%<2.5
  Крупность исходного материала, мм, не более	70
  Твердость исходного материала, не более	8 ед. по Моосу**
  Производительность, кг/ч	50-800
  Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
  Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
  Модель пульта управления	МПУ3-04

• Описание

  ЩД 10 — щековая дробилка со сложным качанием щеки. Разрушение материала происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

  В состав дробилки входят загрузочный бункер, корпус, смонтированные в нем основание и шатун, а также электродвигатель. Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании, и подвижная — на шатуне.

  Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

  Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала: при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается во внешнюю емкость, расположенную под зоной разгрузки.

  Варианты исполнения. Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541). Дополнительная комплектация патрубком для продувки, блоком пылеулавливания БПУ с зонтом или опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

  Специсполнения.

  • ЩД 10 с двигателем во взрывозащищенном исполнении.
  • ЩД 10 в составе установки (ЩД 10 + ПГ 1 + ИД 250) для измельчения сплавов в среде углекислого газа.
  • ЩД 10 с опорной тумбой и бункером увеличенной высоты.
  • ЩД 10 на опоре с гастроемкостью в качестве приемной емкости.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Комплектация

  • Базовый комплект.
  • Пульт управления МПУ3-04 для ЩД 10.
  • Стойка напольная (для МПУ, СМПУ).
  • Щека (чугун ИЧХ16М2/ИЧХ28Н2) — 2 шт.
  • Клин — 2 шт.
  • Броня — 2 шт.
  • Срезной штифт — 10 шт.
  • Тумба с приёмной ёмкостью — 20 л.
  • Дополнительная приёмная ёмкость — 20 л.
  • Совок большой — 1,0 л.
  • Тара и упаковка.

• Особенности

  Удобство очистки. Наличие технологического отверстия в корпусе для продувки дробилки.

  Безопасность обслуживания. Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала.

  Увеличен дробящий момент. Маховик, установленный на противоположном от шкива конце вала, создает дополнительное дробящее усилие.

  Удобство регулировки. Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.

  Приемная емкость. Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

  Качественные запчасти. Подвижная и неподвижная щеки ЩД 10 изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.

• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная и химическая.

  Примеры материалов: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
