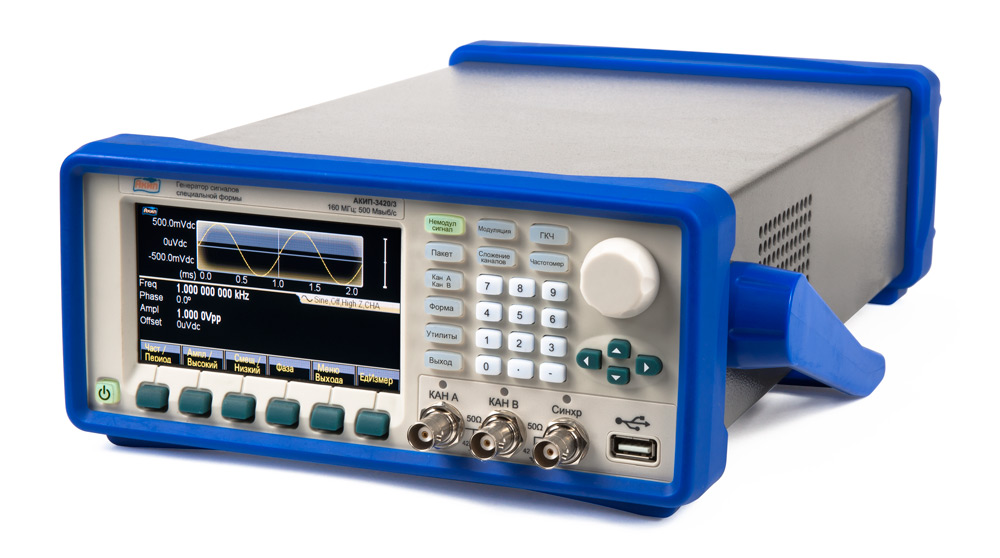

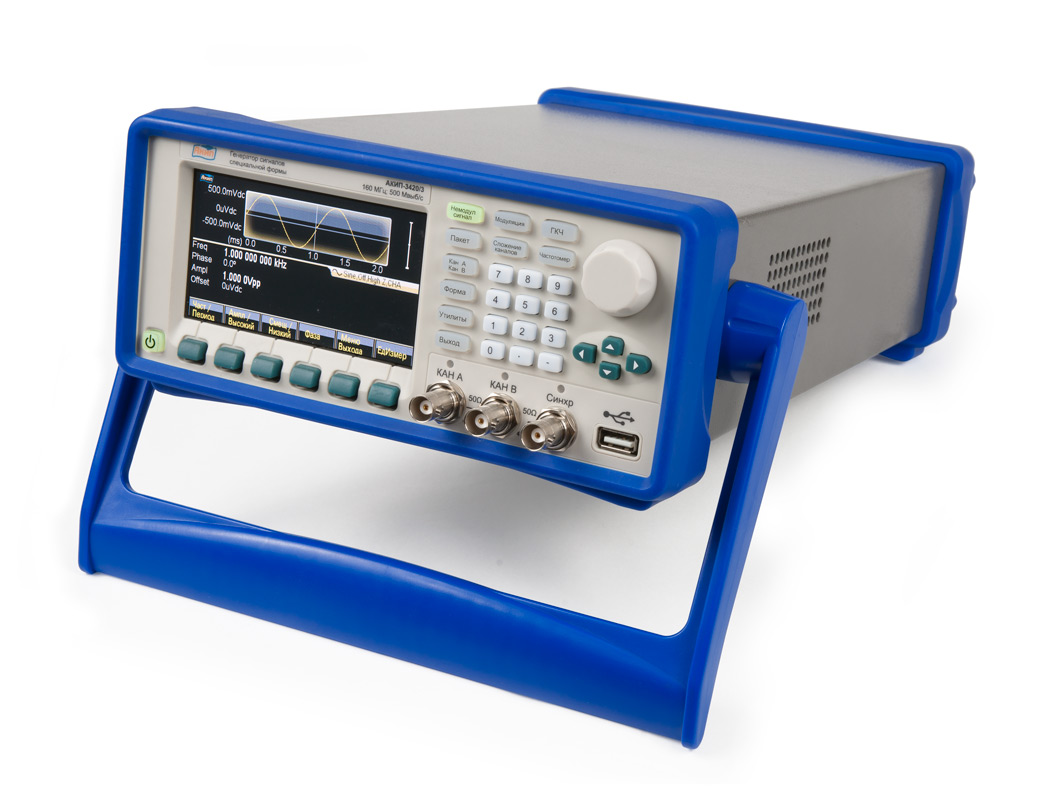

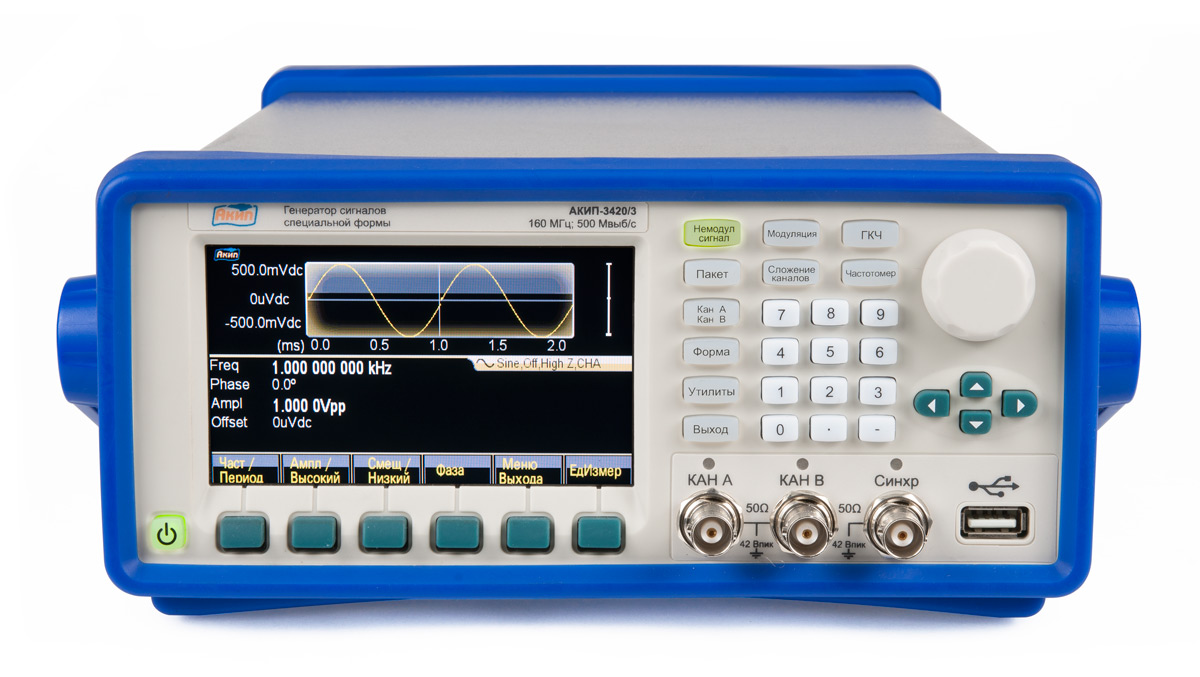

Генератор АКИП-3420/1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество каналов	2
  Диапазон частот	0.000001, 80000000
  Диапазон выходного уровня	0.001, 10
  Выходной импеданс	50
  Форма сигнала	синус, прямоуг., треугольник, импульс, шум
  Опорный генератор (погрешность установки частоты)	±2×10^-6, опция ±2×10^-7
  ЦАП (бит)	14
  Память (СПФ)	1 МБ
  Виды модуляции	АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн, 4FSK, QFSK, ФМн, 4PSK, Амн, OSK
  ГКЧ	Да
  BURST Пакетный режим	Да
  Экран (см, разрешение)	TFT, 480х272, 11 см
  Интерфейс	USB, LAN

• Описание

  Наличие в генераторах АКИП-3420 двух полностью независимых выходных каналов обеспечивает возможность генерации произвольных сигналов по частоте, амплитуде и форме. Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для возможности согласования при подключении к различным типам трактов. Новинки построены с применением технологии прямого цифрового синтеза DDS, что позволяет формировать точные, стабильные и неискаженные по форме сигналы.

  Основные возможности и функциональность:

  • Формирование произвольных сигналов (СПФ/ Arb): максимальная дискретизация 500 МГц, ЦАП 14 бит.
  • Более 150 типов сигналов: стандартная форма (синус, прямоугольник, треугольник, импульс, шум) и функциональные сигналы (145 форм), включая PRBS (Pseudorandom Binary Sequence), Exponential Fall/Rise, Logarithm, Sinc, Gaussian, Cardiac, Tangent, Semi-Circle, Quake.
  • Внутренний опорный генератор: ±2х10-6, опция 100: ±2×10-7.
  • 13 видов модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов Кан1/ Кан2) и другие.
  • Режим свипирования (ГКЧ), пакетный режим (Burst) с корректировкой фазы.
  • Формирование выходного сигнала с вводом гармоники (№1…№50 макс.).
  • Встроенный частотомер до 350 МГц.
  • Графический ЖК-дисплей с диагональю 11 см.

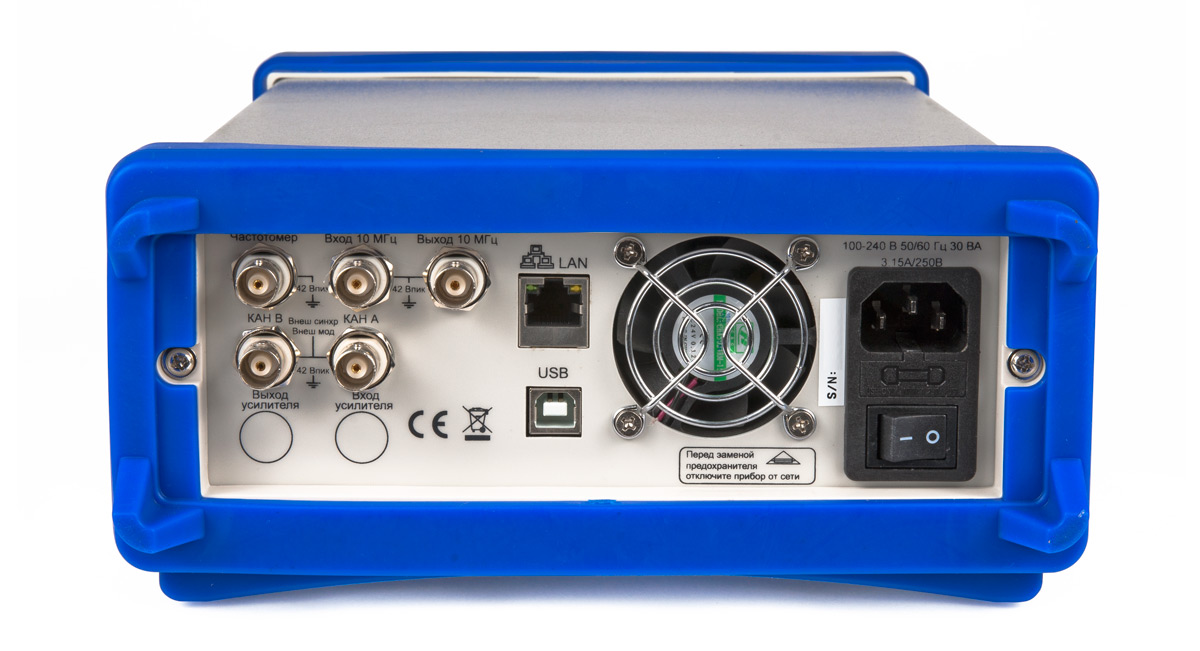

  • Интерфейсы USB (2) и LAN.

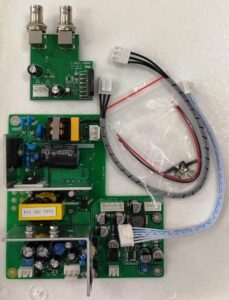

  • Усилитель мощности х2, опция 1: до 200 кГц, до 2 Вт / 50 Ом.

  Генераторы имеют удобное меню и конфигурацию органов управления, широкоформатный цветной дисплей. В базовой версии генераторы АКИП-3420 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд.

  Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы.

• Документы

  • Расширенные характеристики: АКИП-3420/1, АКИП-3420/2, АКИП-3420/3
  • Руководство по эксплуатации АКИП-3420
  • Методика поверки АКИП-3420
  • Описание типа СИ: АКИП-3420

• Комплектация

  • Генератор АКИП-3420/1 — 1 шт.
  • Шнур питания — 1 шт.
  • Соединительный кабель — 1 шт.
  • Компакт диск с ПО — 1 шт.

• Особенности

  Два полностью независимых источника колебаний. Стандартные формы сигналов — 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция — усилитель мощности до 2 Вт, 50 Ом.

• Дополнительно

  •

    Термостатированный опорный генератор Опция 100 OCXO (АКИП-3420)

    38 664 ₽
  •

    Опция к генератору Опция 1 для АКИП-3407A и АКИП-3420

    15 782 ₽
