Индентор / наконечник алмазный НК 1 (0,2 ct) к твердомерам Роквелл и Супер-Роквелл

В наличии

Описание

Производитель ООО "Восток-7", Россия

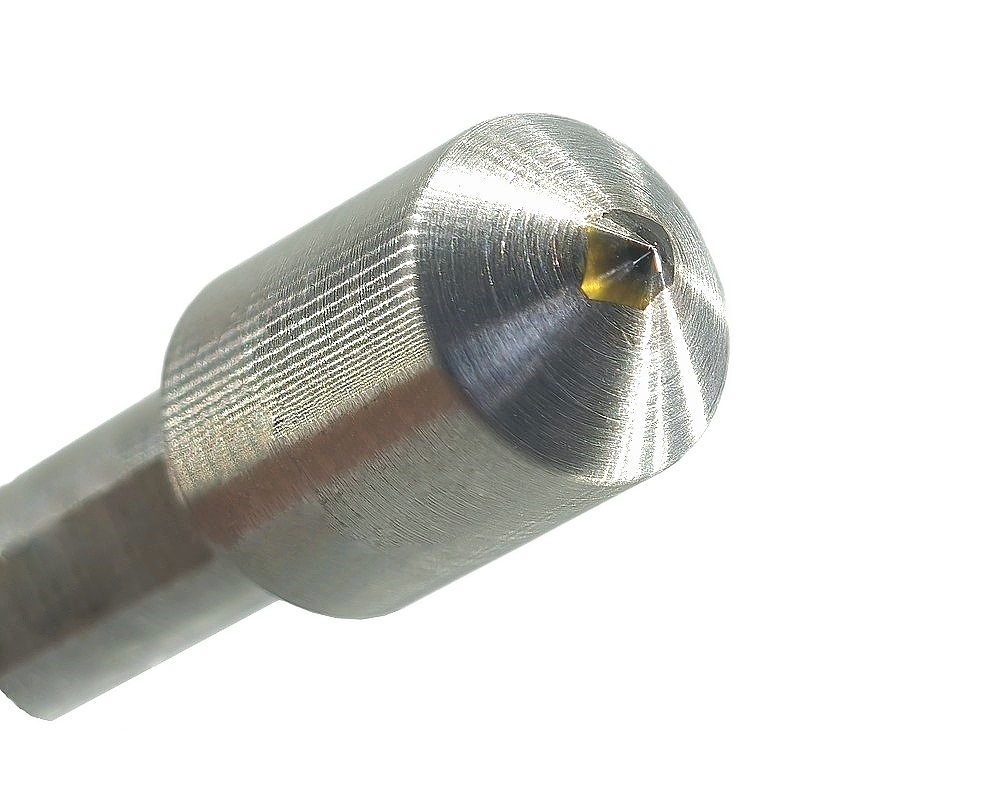

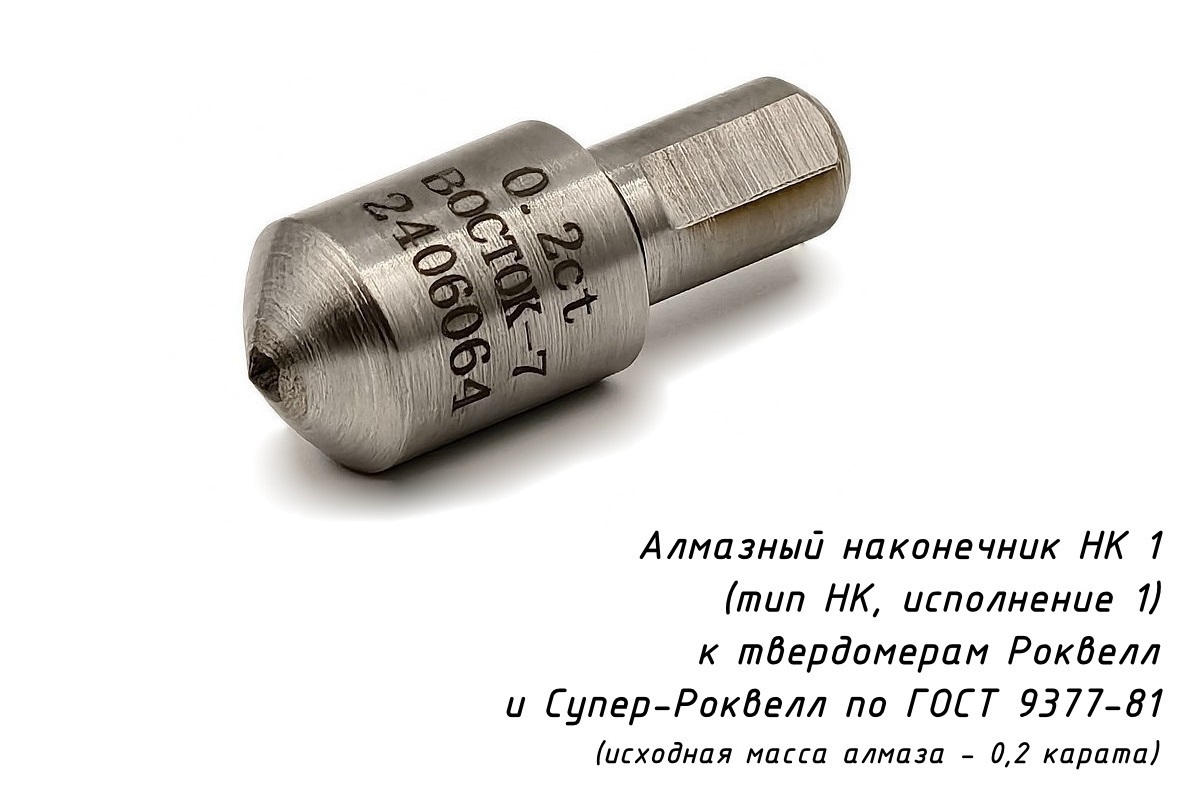

Наконечник алмазный НК 1 с алмазом исходной массы 0,2 карата — индентор с рабочей частью в виде конуса к приборам для измерения твёрдости по методу Роквелла и Супер-Роквелла. Иногда наконечник называют "алмазной иглой" или "алмазным конусом". Более корректный термин для описания формы рабочей части синтетического алмаза - не "конусная", а "сфероконическая". Угол конической поверхности - 120°, а вершина конуса обработана, и ей придана сферическая форма (радиус сферы - 0,2 мм).

Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

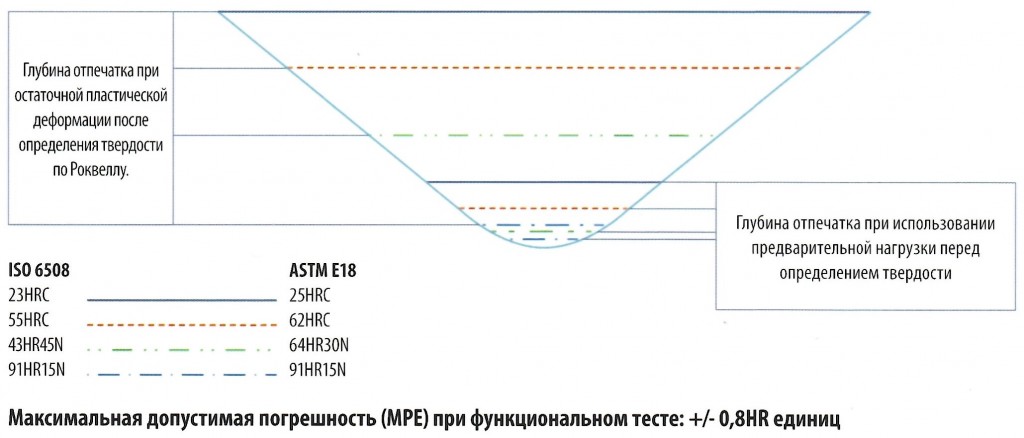

Наконечники тип НК – в дополнение к проверке геометрических характеристик при калибровке алмазного индентора проходят «функциональный тест» по стандартам ISO 6508-2 и ASTM E-18: проводится проверка применимости индентора для различных уровней глубины отпечатка при различной испытательной нагрузке.

Комплектация

Наименование	Кол-во
Алмазный наконечник (индентор) твердомера, тип НК, исполнение 1, исходная масса алмаза – 0,2 карата	1 шт.
Упаковочный футляр	1 шт.
Паспорт	1 экз.

Технические характеристики

Технические характеристики наконечника НК 1 (0,2 ct)

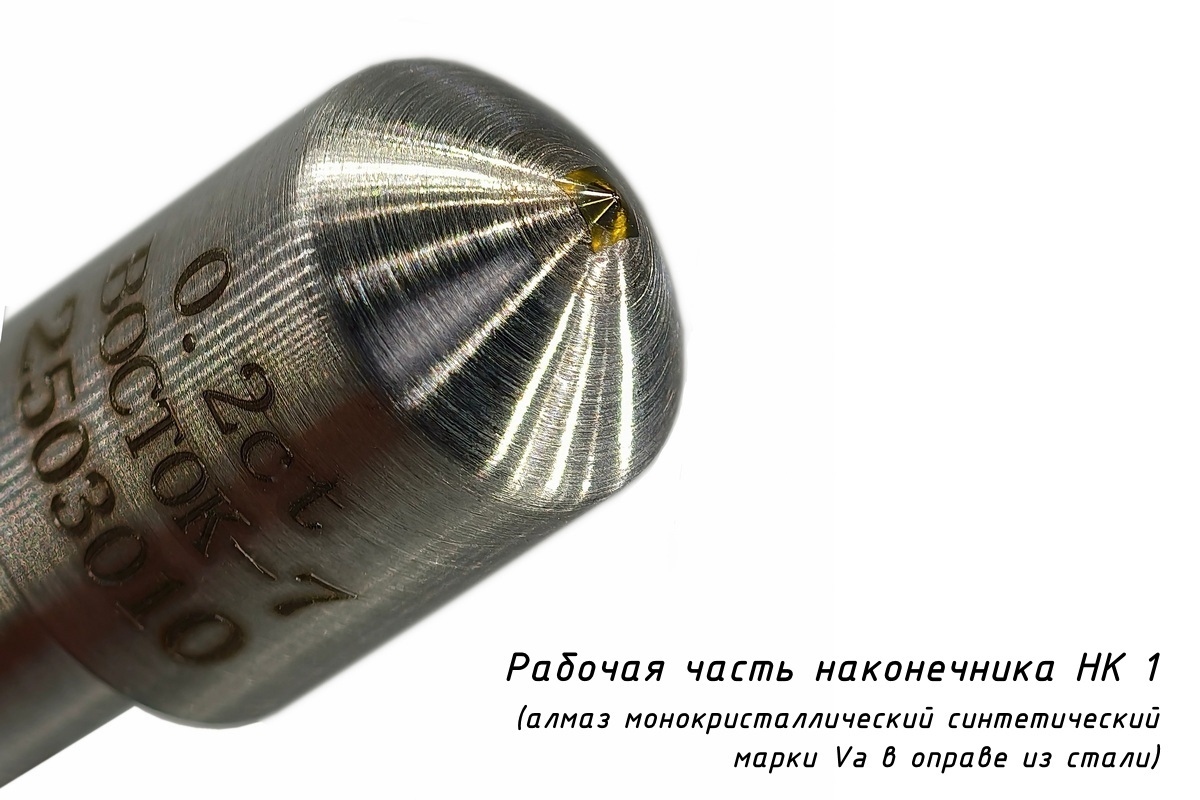

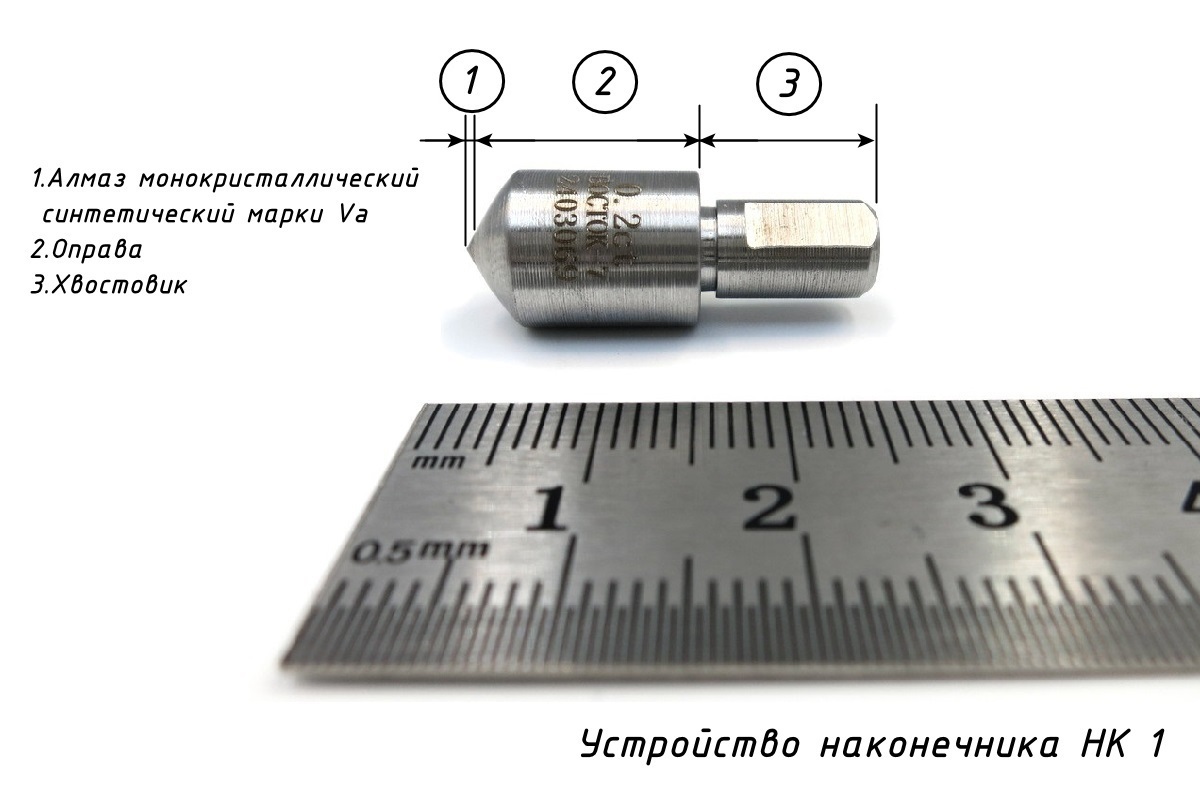

Рабочая часть наконечника
Материал рабочей части:	Алмаз монокристаллический синтетический марки Va
Исходная масса алмаза (каратность):	0,2 карата
Форма рабочей части алмаза:	Сфероконическая (конусная)
Угол конуса у вершины:	120°
Радиус сферической части:	0,2 мм
Оправа
Материал оправы:	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81

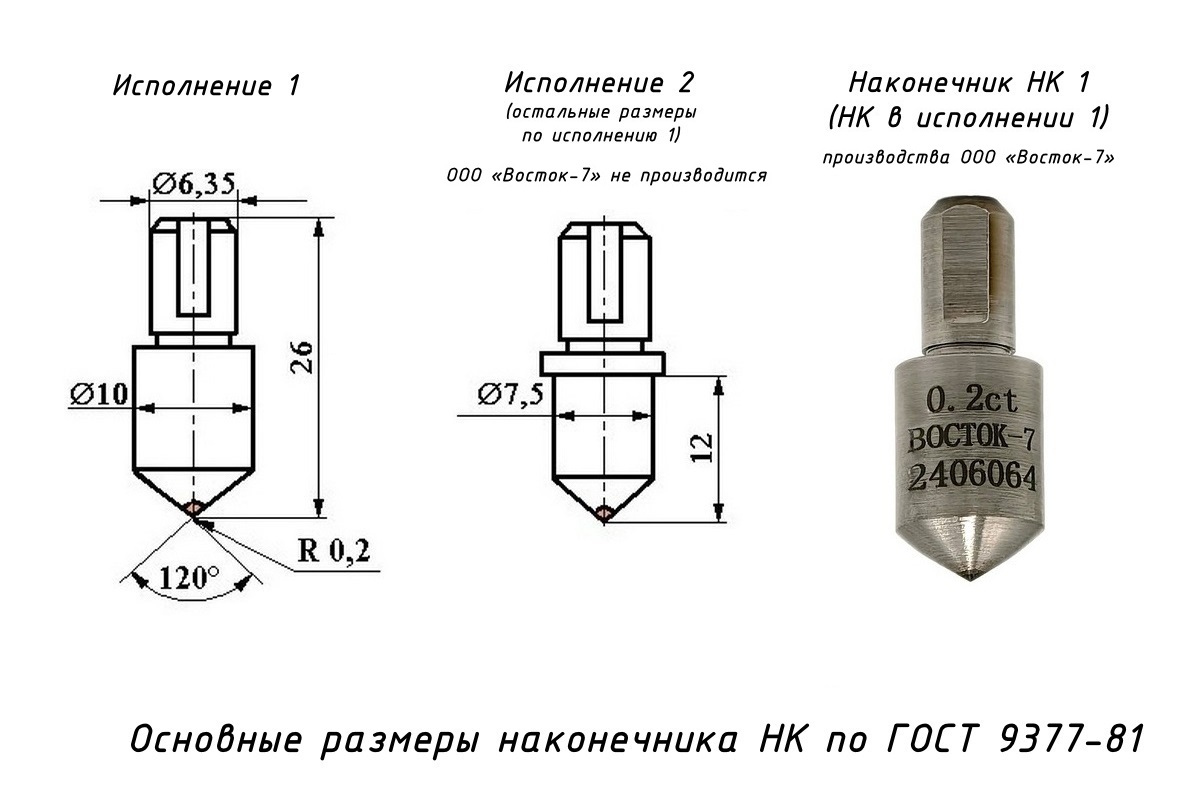

Геометрические размеры индентора:	По ГОСТ 9377-81 для наконечника тип НК исполнение 1

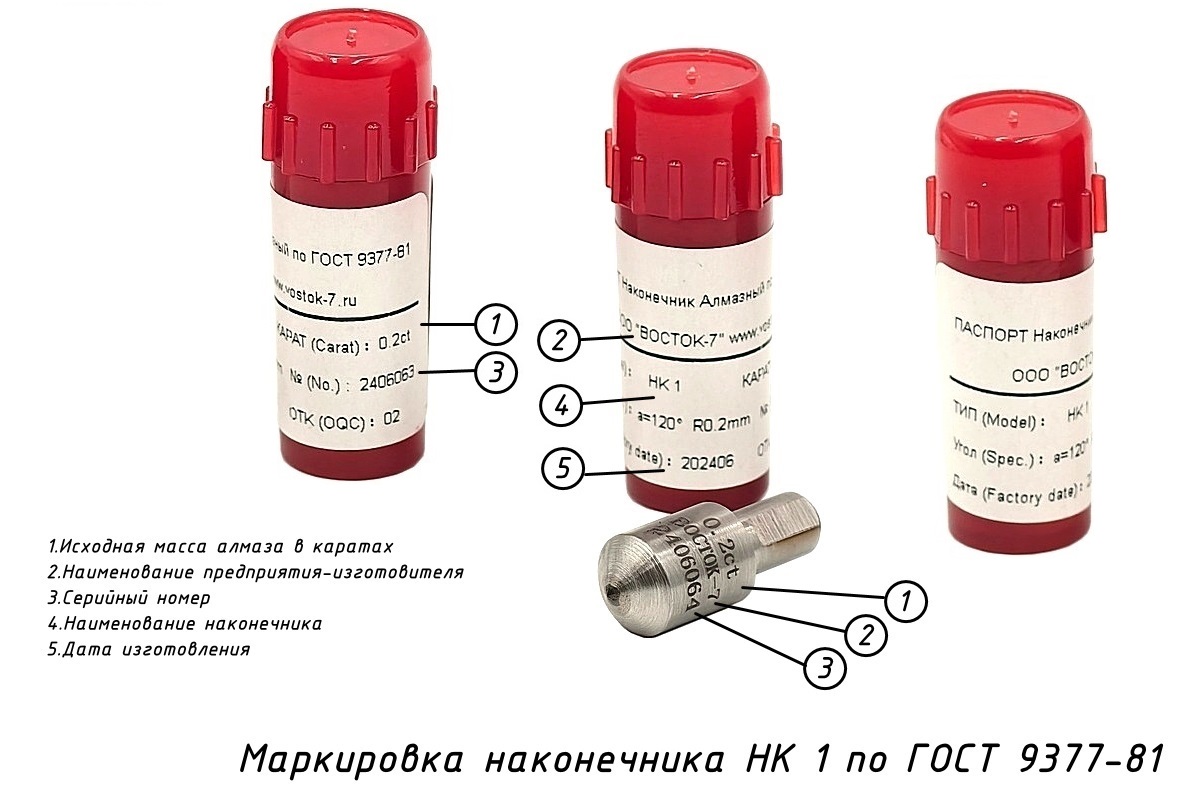

Маркировка на оправе:	В соответствии с ГОСТ 9377-81 (производитель, серийный номер)
Общие
Упаковка:	Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83

Применимость конусного наконечника НК 1 (0,2 ct) для шкал твёрдости Роквелла

Шкала твёрдости	Единица измерений	Диапазон измерений	Испытательная нагрузка
Метод измерения твёрдости по Роквеллу (ГОСТ 9013-59)
A	HRA	20–93 HRA	60 кгс (588,4 Н)
C	HRC	20–70 HRC	150 кгс (1471 Н)
D	HRD	40–77 HRD	100 кгс (980,7 Н)
Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (ГОСТ 22975-78)
N15	HRN 15	70–94 HRN 15	15 кгс (147,1 Н)
N30	HRN 30	40–86 HRN 30	30 кгс (294,2 Н)
N45	HRN 45	20–78 HRN 45	45 кгс (441,3 Н)
