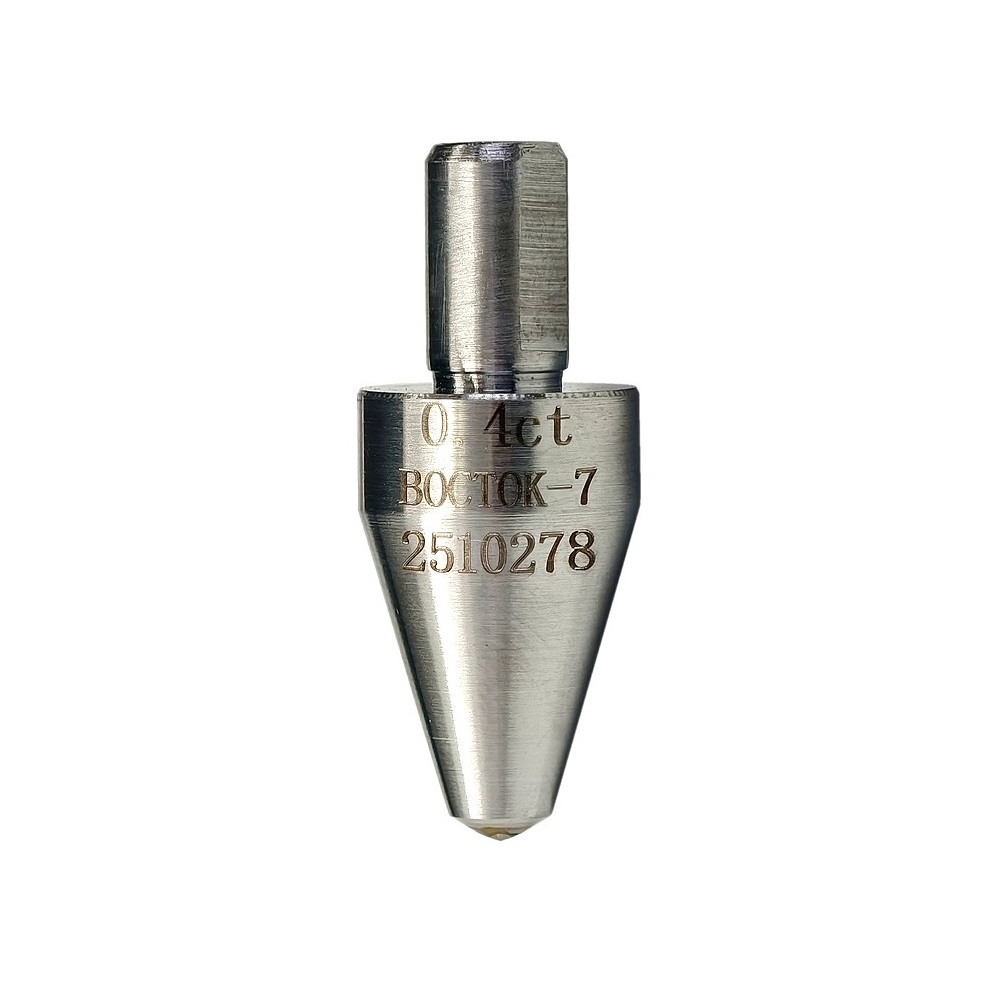

Индентор / наконечник алмазный тип НП 1 (0,4 карата) к твердомеру Виккерса по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

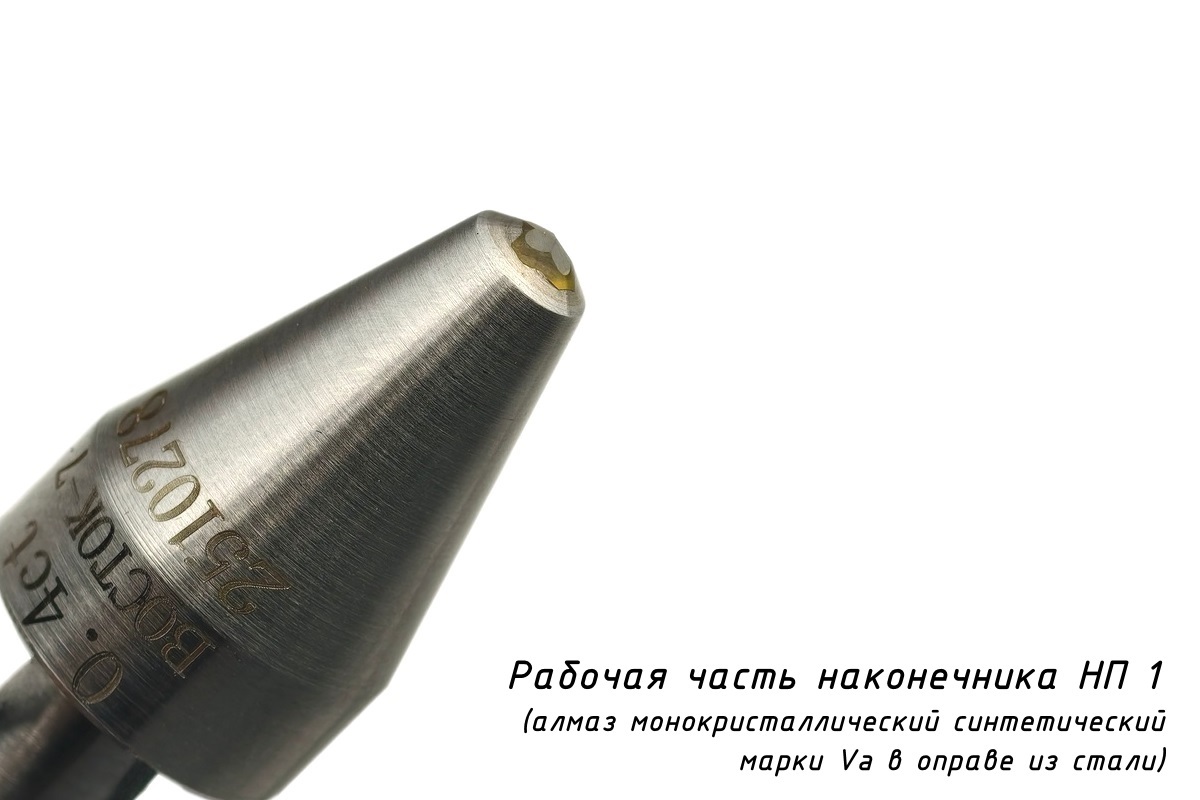

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.4

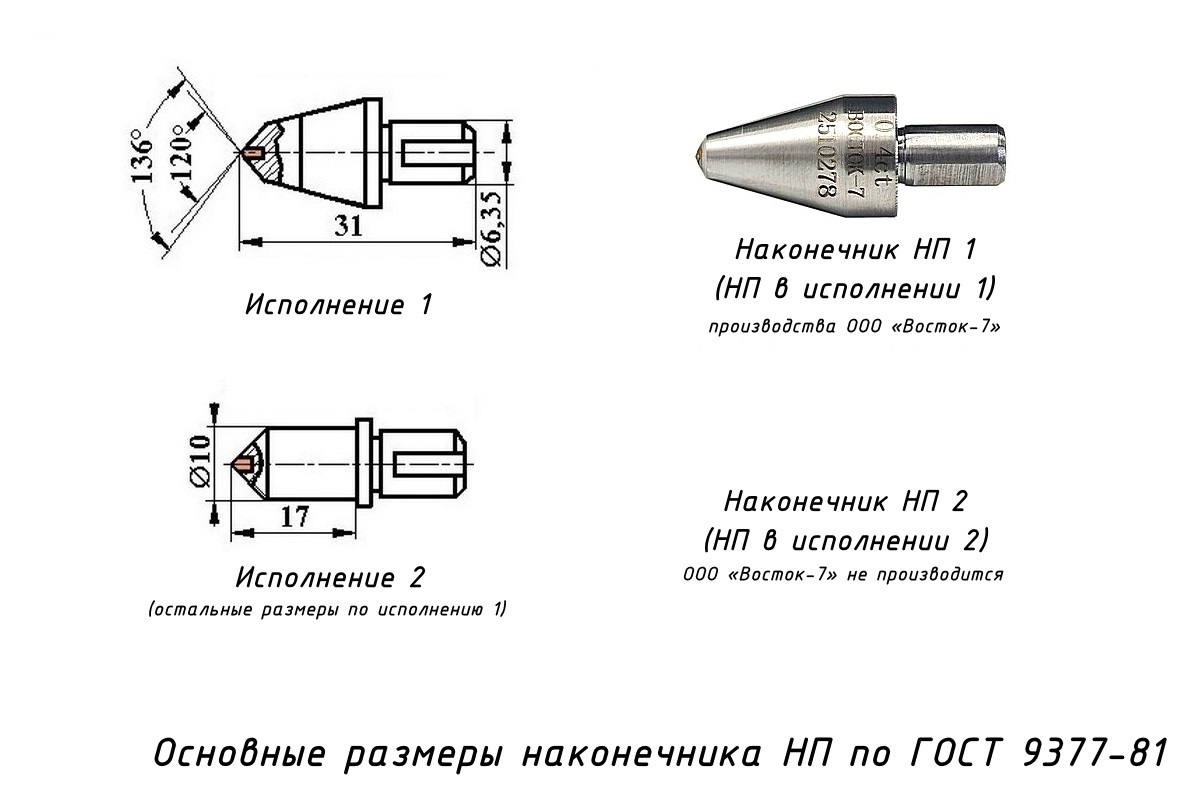

  Форма рабочей части алмаза	Четырёхгранная пирамида
  Угол конуса у вершины	136

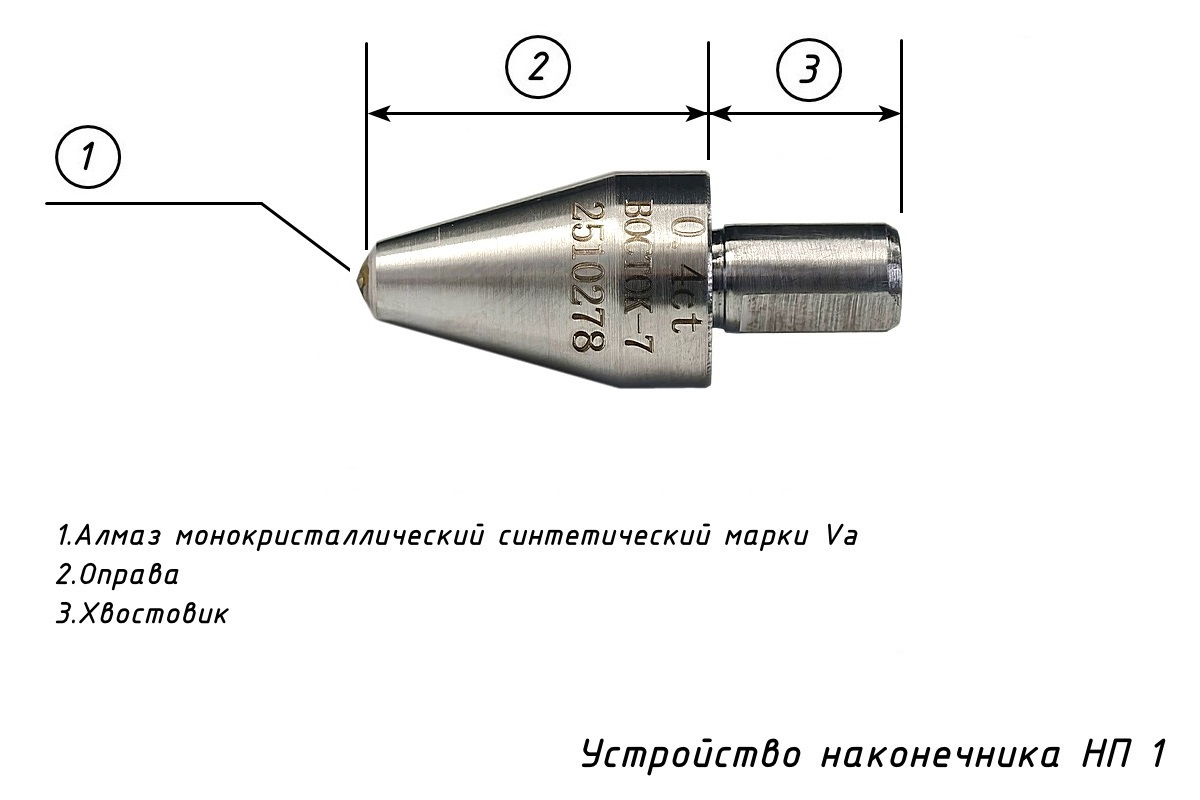

  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Испытательная нагрузка	0,2 кгс (1,961 Н), 0,3 кгс (2,942 Н), 0,5 кгс (4,903 Н), 1 кгс (9,807 Н), 10 кгс (98,07 Н), 100 кгс (980,7 Н), 2 кгс (19,61 Н), 2,5 кгс (24,52 Н), 20 кгс (196,1 Н), 3 кгс (29,42 Н), 30 кгс (294,2 Н), 5 кгс (49,03 Н), 50 кгс (490,3 Н)
  Угол наклона граней к оси оправы	68°
  Угол конуса оправы	120°
  Упаковка	Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83

• Описание

  СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ. Российская Федерация, ответственная организация — Росстандарт: не подлежит внесению в реестр. Российская Федерация, ответственная организация — АО «РЖД»: не подлежит внесению в реестр. Республика Беларусь, ответственная организация — Госстандарт: не подлежит внесению в реестр. Республика Казахстан, ответственная организация — КазИнМетр: не подлежит внесению в реестр. Иные регистры, удостоверения, заключения, разрешения и пр. отсутствуют.

  Основные сведения о наконечниках типа НП в исполнении 1 (0,4 карата). Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

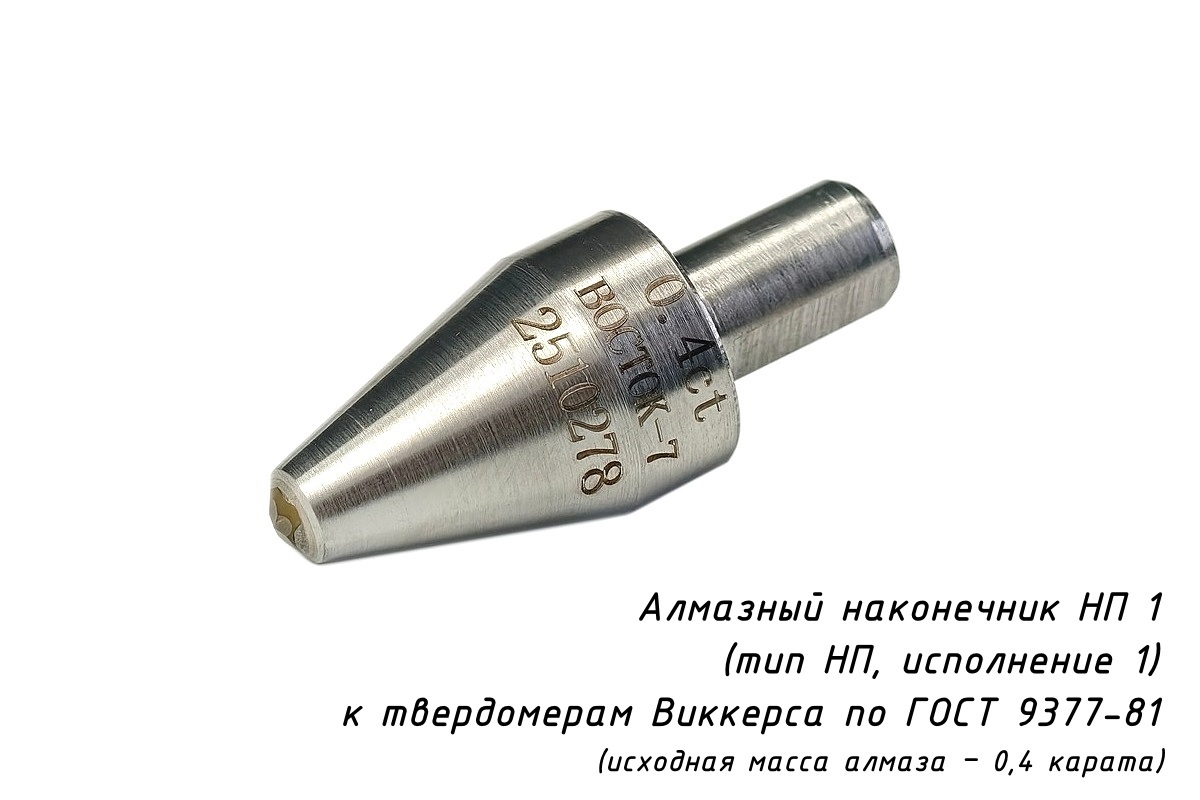

  Наконечник алмазный НП 1 с алмазом исходной массы 0,4 карата имеет рабочую часть в виде четырёхгранной пирамиды с углом 136° и предназначен для приборов измерения твёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  Твердомеры Виккерса, для которых подходит наконечник НП 1 (0,4 карата). Наконечники алмазные тип НП 1 предназначены для приборов измерения твёрдости различных производителей, в том числе Метолаб, Восток-7, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад, TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Применимость алмазного наконечника НП 1 (0,4 ct) для шкал твёрдости Виккерса. Наконечник НП 1 применим для измерения твёрдости металлов и сплавов по Виккерсу, а также для измерения микротвёрдости изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов фольги, плёнок, гальванических, диффузионных, химически осаждённых и электроосаждённых покрытий.

  Шкалы для измерения твёрдости по методу Виккерса: HV 100, HV 50, HV 30, HV 20, HV 10 и HV 5. Шкалы для измерения твёрдости по методу Виккерса с малой нагрузкой: HV 3, HV 2,5, HV 2, HV 1, HV 0,5, HV 0,3 и HV 0,2. Шкалы для измерения микротвёрдости по методу Виккерса: HV 0,5, HV 0,3 и HV 0,2.

  Базовые моменты эксплуатации наконечника НП 1 (0,4 карата). Размер алмаза должен выбираться исходя из документации методики измерений. Наконечники с исходным размером алмаза 0,4 карата и более можно восстанавливать с помощью перешлифовки по ГОСТ 8.748-2011.

  • Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений.
  • В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным.
  • Перешлифованные или каким-либо другим образом отремонтированные наконечники следует поверить заново.

  Наконечники тип НП и НПМ — в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.

  Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника НП 1 с исходной массой 0,4 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить его со значением твёрдости, выгравированным на боковой поверхности эталонной меры.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
  • ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Ч 1. Метод измерения
  • ГОСТ 9450-76 Измерение миктротвердости вдавливанием алмазных наконечников
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.

• Комплектация

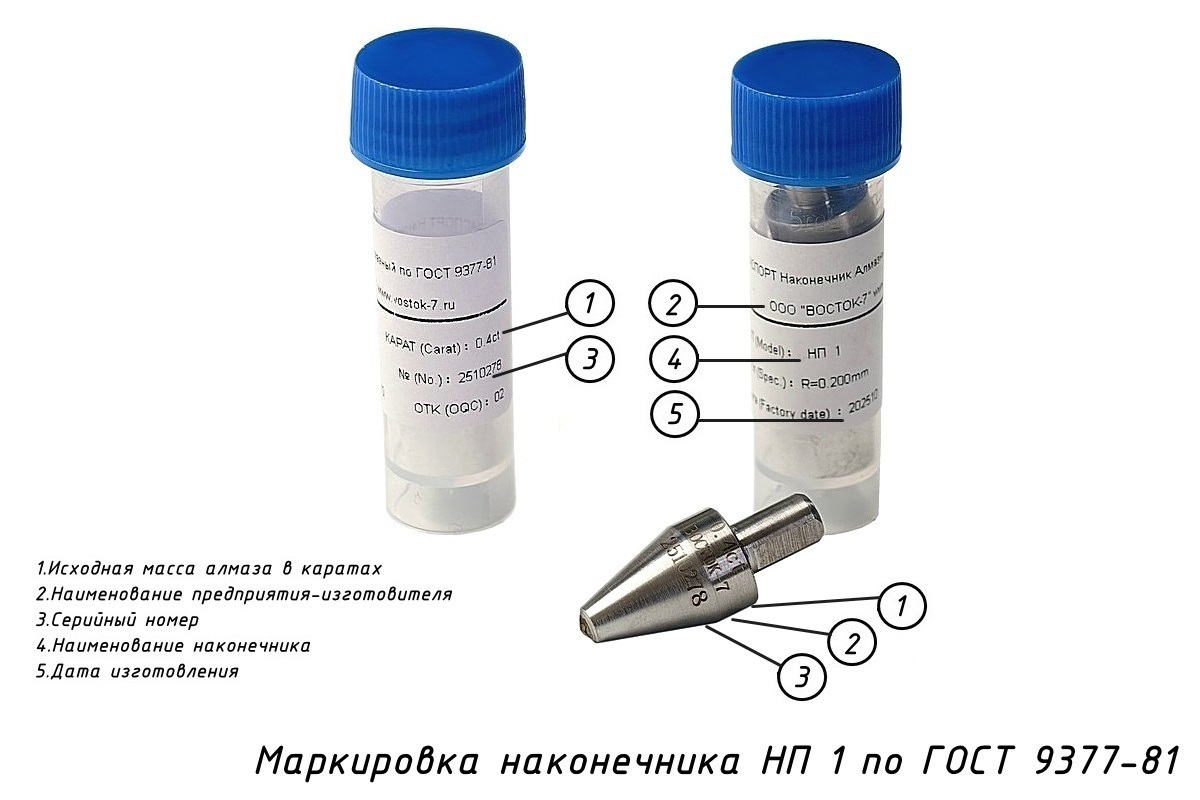

  • Алмазный наконечник (индентор) твердомера, тип НП, исполнение 1, исходная масса алмаза — 0,4 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
