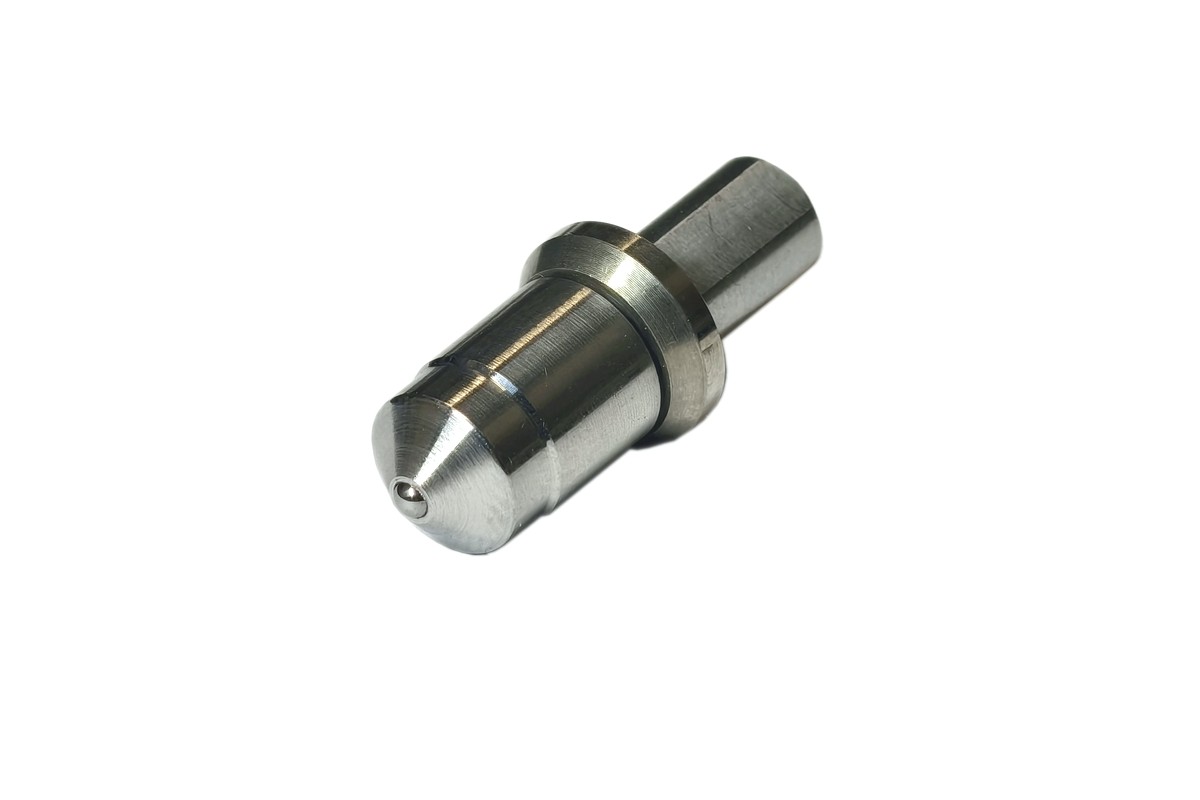

Индентор / наконечник шариковый (D 2 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Твёрдый сплав
  Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9012-59
  Диапазон измерений	До 35 НВW, От 3 до 20 НВW, От 35 до 200 НВW включ., От 35 до 80 НВW включ., От 50 до 218 НВW, От 8 до 50 HBW, От 95,5 до 650 HBW, Свыше 200 НВW, Свыше 35 НВW
  Испытательная нагрузка	10 кгс (98,07 Н), 120 кгс (1177 Н), 20 кгс (196,1 Н), 4 кгс (39,23 Н), 40 кгс (392,3 Н)
  Форма наконечника	Сферическая (шар)
  Диаметр наконечника	2 миллиметра
  Среднее отклонение от номинального диаметра	±1 мкм
  Твёрдость карбида вольфрама	не менее 1500 HV10
  Плотность карбида вольфрама	14,8 г/см3
  Прочность на изгиб карбида вольфрама	2600 Мпа
  Размер зерна карбида вольфрама	1,2 мкм
  Коэффициент нагружения, кгс/мм2	30, 10, 5, 2,5, 1

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Наконечник шариковый диаметром 2 мм предназначен для приборов измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

  Шариковые наконечники также используются для измерения твёрдости тормозных чугунных колодок для локомотивов согласно ГОСТ 30249-97 и ГОСТ 28186-89, а также для измерения твёрдости титана губчатого по ГОСТ 30311-96.

  В 2024 году принят ГОСТ Р 8.1038—2024, уточняющий метод измерения твёрдости по шкалам Бринелля. Дата введения стандарта в действие — 30 сентября 2026 г.

  Твердомеры Бринелля, для которых подходит шариковый наконечник (D = 2 мм) в разъёмной оправке. Наконечники подходят для приборов различных производителей, в том числе Метолаб, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад, TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Рекомендуемый порядок установки (замены) индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затем затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать его.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.

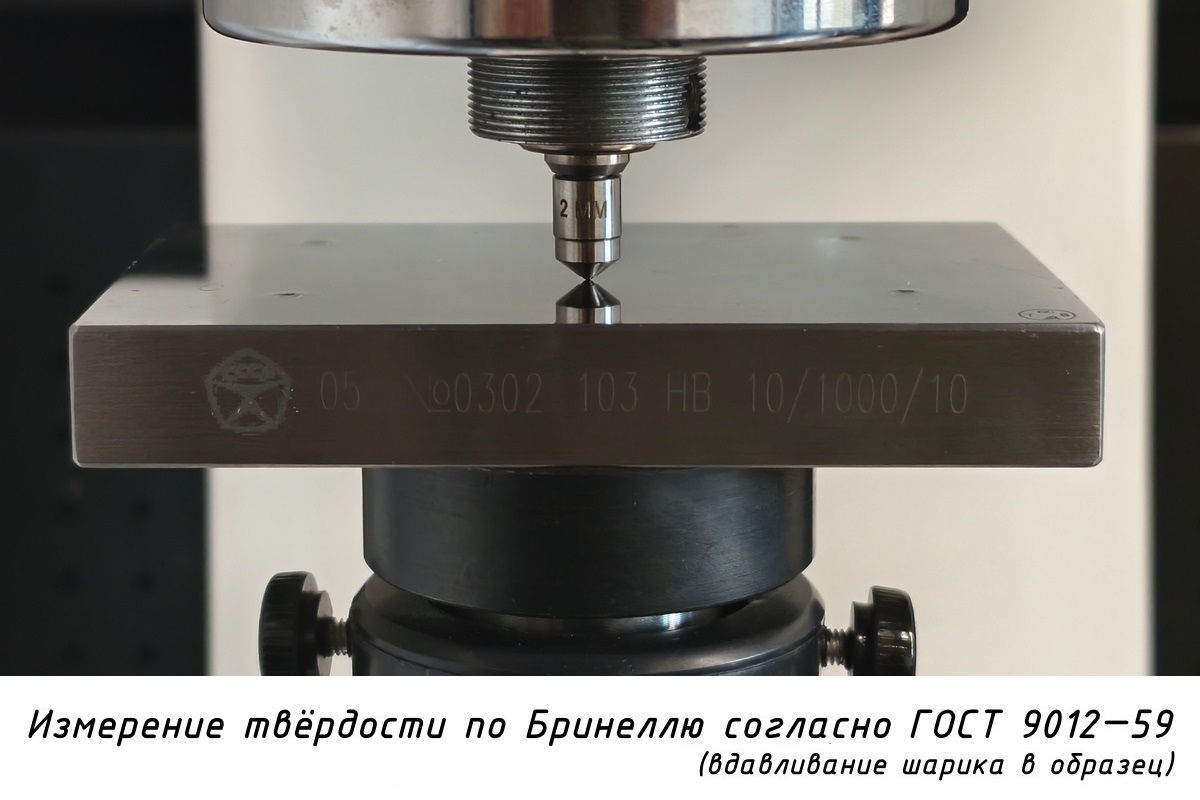

  5. Для шарикового наконечника диаметром 2 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости, вычислить среднее значение и сравнить его со значением твёрдости эталонной меры.

• Применение

  Шкала твёрдости	Типы материалов	Диапазон измерений	К, кгс/мм2	Испытательная нагрузка
  HBW 2/120	Сталь, сплавы никеля, титана	От 95,5 до 650 HBW	30	120 кгс (1177 Н)
  	Медь и сплавы меди	Свыше 200 НВW
  HBW 2/40	Сталь, сплавы никеля, титана	От 50 до 218 НВW	10	40 кгс (392,3 Н)
  	Медь и сплавы меди	От 35 до 200 НВW включ.
  	Легкие металлы и их сплавы	Свыше 35 НВW
  HBW 2/20	Медь и сплавы меди	До 35 НВW	5	20 кгс (196,1 Н)
  	Легкие металлы и их сплавы	От 35 до 80 НВW включ.
  HBW 2/10	Легкие металлы и их сплавы	До 35 НВW	2,5	10 кгс (98,07 Н)
  	Подшипниковые сплавы	От 8 до 50 HBW
  HBW 2/4	Свинец, олово и другие мягкие металлы	От 3 до 20 НВW	1	4 кгс (39,23 Н)

  ГОСТ 9012-59 ограничивает диапазон применения стальных шариков твёрдостью измеряемых образцов менее 450 единиц твёрдости HB. ГОСТ Р 8.1038—2024 не рекомендует применение шарикового наконечника диаметром 2 мм для измерения твёрдости чугуна.

• Комплектация

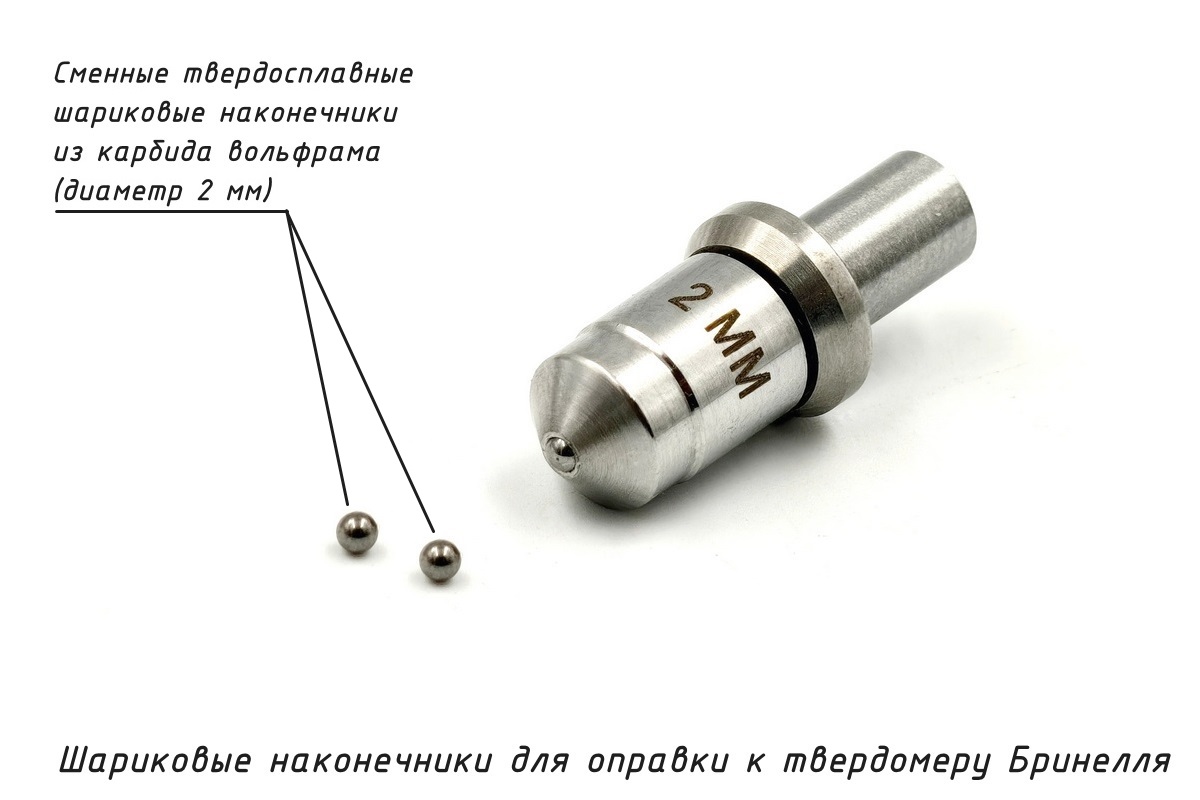

  • Наконечник шариковый (D = 2 мм) твердосплавный — 1 шт.

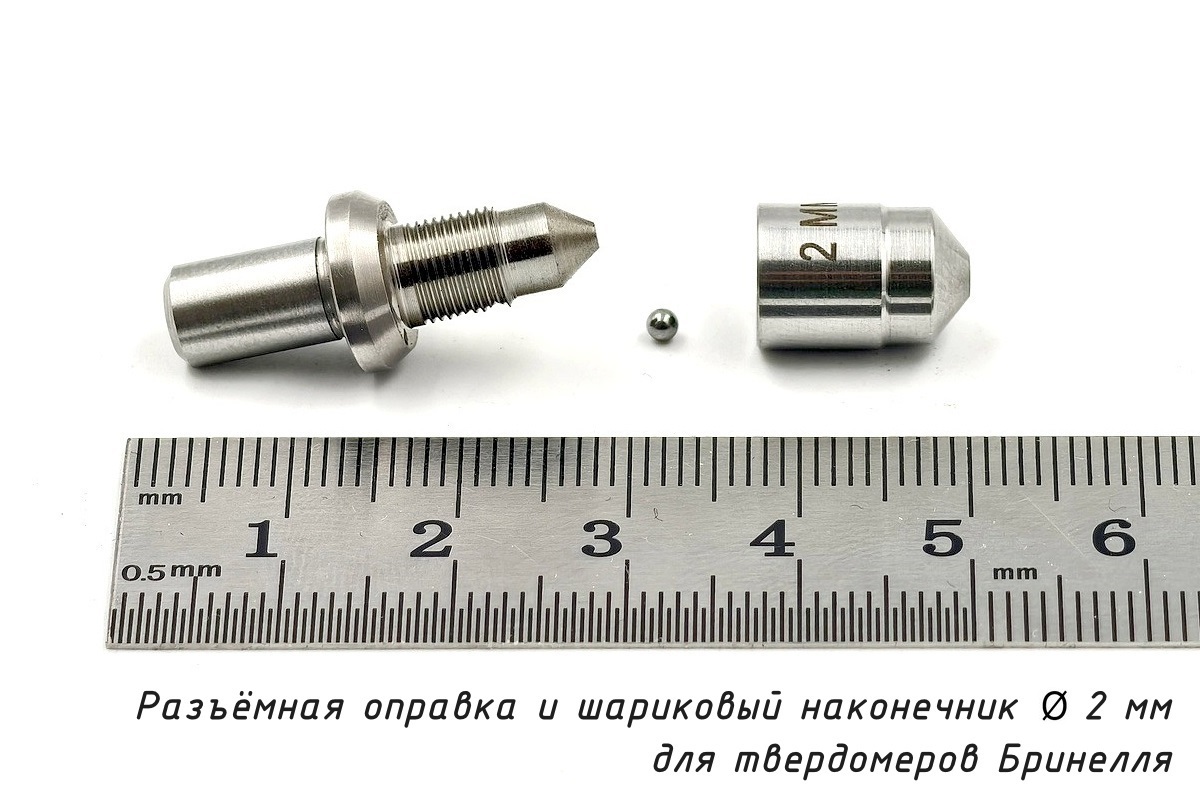

  • Оправка разъёмная для шарикового наконечника — 1 шт.
  • Паспорт — 1 экз.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 3722-81 Шарики
  • ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
  • ГОСТ 8.1038-2024 (ИСО 6506-1-2024) Металлы и сплавы. Измерения твердости по шкалам Бринелля. Метод измерений.
  • ГОСТ-22761-77-Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами
