Описание
| Производитель: | GW Instek, Китай |
| Номер в реестре СИ: | 53875-13 |
| Гарантия: | 1 год |

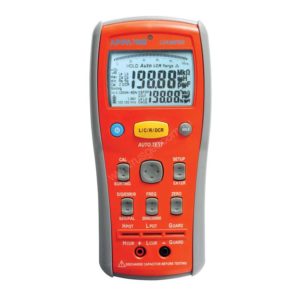

Измеритель RLC GW Instek LCR-7827
- Измеритель RLC параметров: установлен интерфейс для внешнего сортировщика, R (6,25 Ом – 410 кОм), C (40 пФ –2,083 мФ), L (500 мкГн – 650 Гн), Q/D 10-4…104,
- тест-сигнал 12 Гц — 10 кГц и 5 мВ — 1275 мВ,
- базовая погрешность 0, 1%,
- автоматическая или ручная отбраковка элементов (13 зон),
- внутр./внеш.смещение до 30 В,
- запись до 100 профилей,
- Δ-измерения (Δ, %),
- усреднение (1-255),
- 5-разрядая индикация,
- диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн),
- ЖК-матрица (240×128 точек) с подсветкой,
- масса 5,5 кг
Комплектация
- Измеритель LCR LCR-7827 – 1 шт
- Шнур питания – 1 шт
- 4-х проводный измерительный щуп с двумя крокодилами LCR-06A — 1 шт
- Инструкция по эксплуатации – 1 шт
Технические характеристики
| LCR-7827 | |
|---|---|
| Измеряемые параметры | Сопротивление, ёмкость, индуктивность, тангенс угла потерь, добротность, эквивалентное последовательное или параллельное сопротивление |
| Погрешность | 0,1 |
| Электрическое сопротивление (от) | 6,25 Ом |
| Электрическое сопротивление (до) | 410 кОм |
| Разрешение (R) | 5 разрядов |
| Электрическая емкость (от) | 6,4 пФ |
| Электрическая емкость (до) | 25 мкФ |
| Разрешение (C) | 5 разрядов |
| Индуктивность (от) | 1 мГн |
| Индуктивность (до) | 65 Гн |
| Разрешение (L) | 5 разрядов |
| Частота тест сигнала | 12 Гц – 10 кГц |
| Диапазон частот | Фиксированный |
| Особенности | Тест сигнал, 489 фиксированных значений частоты. Последовательная или параллельная схема замещения. Внутренне смещение 2 В, внешнее смещения до 30 — 35 В. Запись, считывание до 100 профилей. Одновременная индикация двух результатов измерения. Измерение в абсолютных и относительных единицах, Δ-измерения. Усреднение результатов измерения (1 – 255). Программная компенсация начальной емкости и сопротивления. Интерфейс для сортировки компонентов. |
| Уровень тест сигнала | 5 мВ – 1275 мВ |
