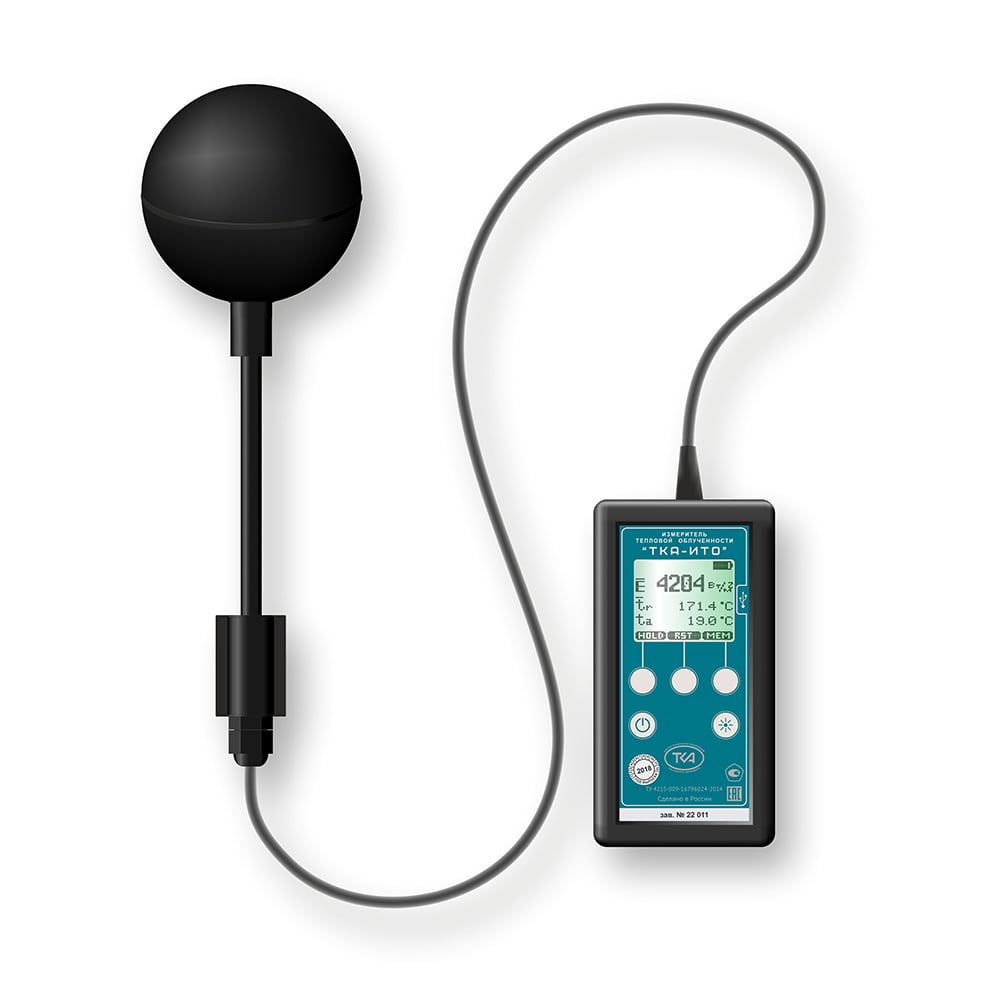

Измеритель тепловой облучённости «ТКА-ИТО»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений плотности теплового потока	10 ÷ 3 500 Вт/м²
  Основная абсолютная погрешность измерений плотности теплового потока	± (2,0 + 0,08·ИВ)* Вт/м²
  Время установления рабочего режима, не менее	15 мин
  Диапазон длин волн	от 1,5 до 20 мкм
  Угол обзора	до 360 градусов
  Межповерочный интервал	2 года
  Температура окружающего воздуха	от -20 до +55 °С
  Относительная влажность воздуха при температуре окружающего воздуха 25 °С	65 ± 15
  Атмосферное давление	101,3 ± 15 кПа
  Питание	3 В

• Описание

  • Прибор для измерения тепловой облучённости полной сферой с углом обзора до 360 градусов.
  • Внесён в Госреестр средств измерений.
  • Цена включает поверку. Межповерочный интервал — 2 года.
  • № 57180-14 в Госреестре средств измерений РФ.
  • РБ 03 10 6809 20 в Госреестре СИ Республики Беларусь.
  • Код ТН ВЭД ЕАЭС 9027500000.
  • Декларация ЕАЭС N RU Д-RU.МЛ.66.В.02057 по 20.03.2022.
  • ТУ 4215-009-16796024-2014.

  Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока (облучённости), с последующим масштабированием и индикацией результата измерения.

  Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4п (360°) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.

  Фотоприёмный модуль содержит неселективный приёмник излучения в диапазоне длин волн от 1,5 до 20 мкм, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока выводятся значения измеренной облучённости, температура внутри чёрного шара и температура окружающей среды.

  Условия эксплуатации. Температура окружающего воздуха — от -20 до +55 °С. Относительная влажность воздуха при температуре окружающего воздуха 25 °С — 65 ± 15. Атмосферное давление — 101,3 ± 15 кПа.

  Преимущества. Прибор регистрирует тепловое излучение с углом обзора 360° и позволяет рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. На дисплей выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.

• Применение

  Прибор предназначен для измерения плотности теплового потока излучения, интенсивности теплового облучения, энергетической освещенности и облученности в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

  Применяется при выполнении работ по обеспечению безопасных условий охраны труда, санитарном и техническом надзоре в жилых и производственных помещениях, аттестации рабочих мест и других сферах деятельности, регламентируемых требованиями Федерального закона РФ № 426-н «О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н, ISO – 7726:1998 и ГОСТ 8.106-2001.

• Комплектация

  • Измеритель тепловой облучённости «ТКА-ИТО»
  • Элемент питания типа «АА» (2 шт)

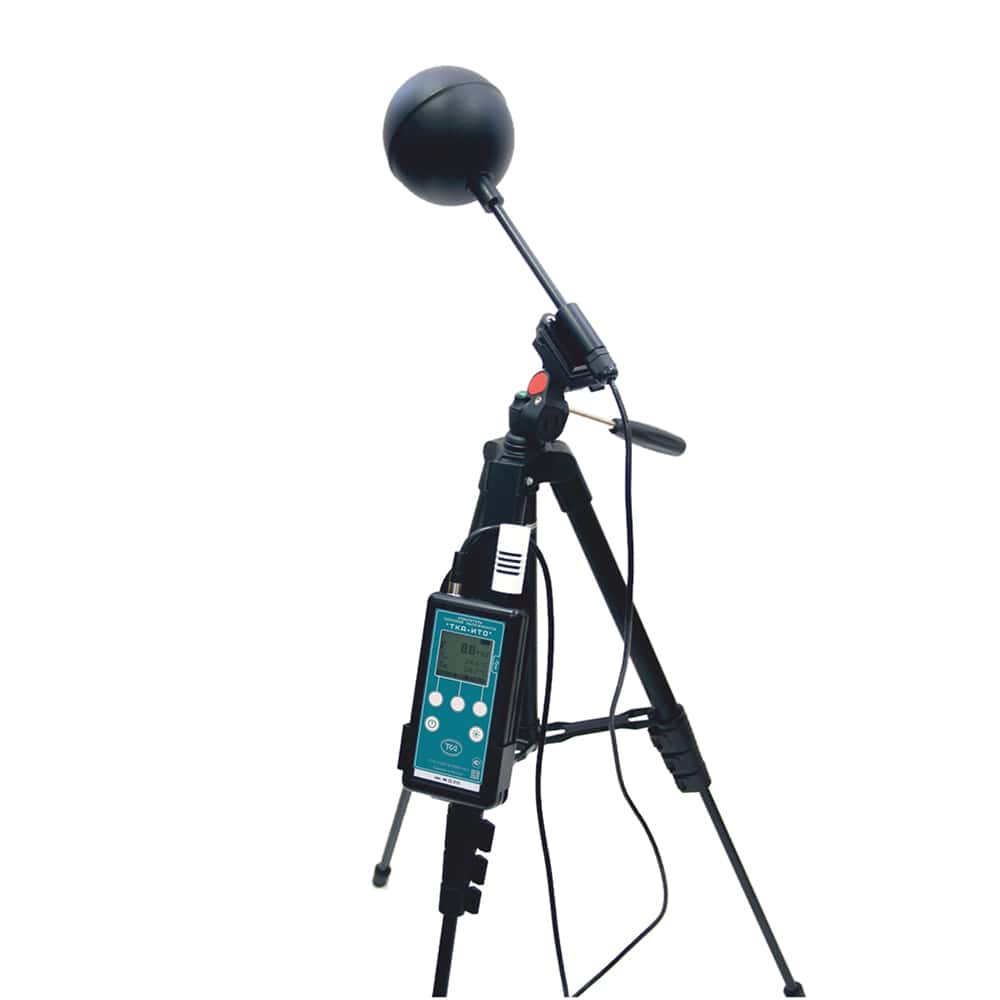

  • Штатив-трипод напольный высотой h=1,3 м
  • Руководство по эксплуатации
  • Методика поверки МП 2411-0105-2014
  • Паспорт
  • Сумка для прибора
  • Транспортная тара

• Документы

  • Сертификат об утверждении типа средств измерений № 57180-14 до 04.03.2029
  • Руководство по эксплуатации ‘ТКА-ИТО’ (*.pdf)
  • Методика поверки МП-242-1969-2016 (*.pdf)
  • Особенности ТКА-ИТО (*.pdf)
