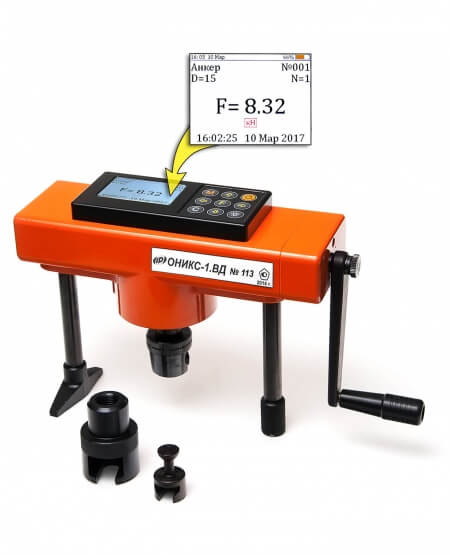

Измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД
В наличии
ОНИКС-1.ВД — измеритель усилия вырыва фасадных анкеров для контроля качества крепления анкерных болтов и тарельчатых дюбелей, обследования строительных конструкций и лабораторных испытаний крепежа.
Серия включает исполнения с предельной нагрузкой вырыва от 20 до 100 кН. Приборы оснащены автоматической фиксацией усилия, встроенной памятью результатов и USB-разъёмом для работы с компьютером.
-
Технические характеристики
Диапазон измерения нагрузки (ОНИКС-1.ВД.100), кН 5,0…100 Предел относительной погрешности измерения нагрузки, % ±2 Ход штока (ОНИКС-1.ВД.020), мм 8 Ход штока (ОНИКС-1.ВД.030), мм 50 Ход штока (ОНИКС-1.ВД.050), мм 6 Ход штока (ОНИКС-1.ВД.100), мм 10 Память результатов 2500 -
Описание
При проведении испытаний анкерных креплений важно обеспечить точность измерений и объективность получаемых данных. Измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД предназначен для получения данных о нагрузке, требуемой для вырыва анкера из основания материала.
Сервисная компьютерная программа. Переносит результаты измерений в ПК, обеспечивает архивацию, документирование и обработку результатов, экспорт в Excel и сохранение в текстовый формат для других программ.
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
Приборы серии отличаются по максимальному усилию вырыва и охватывают диапазон от 3 до 100 кН. Исполнение ОНИКС-1.ВД.030 имеет дополнительные функции измерения и вывода на ПК графика перемещения анкера в диапазоне до 50 мм в зависимости от прикладываемой нагрузки.
-
Комплектация
- Гидропресс со встроенным электронным блоком, существует несколько вариантов исполнений:
- ОНИКС-1.ВД.020 — с предельной нагрузкой вырыва до 20 кН, захват анкера ø 8 / 11 мм
- ОНИКС-1.ВД.030 — с предельной нагрузкой вырыва до 30 кН, захват анкера ø 11 / 15 мм
- ОНИКС-1.ВД.050 — с предельной нагрузкой вырыва до 50 кН, захват анкера ø 11 / 15 мм
- ОНИКС-1.ВД.100 — с предельной нагрузкой вырыва до 100 кН, захват анкера ø 11 / 15 мм

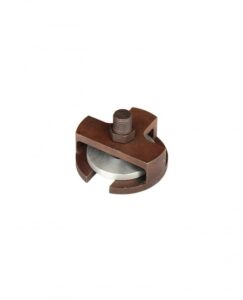

- Комплект захватов
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на «Flash-визитке» / CD
- Руководство по эксплуатации (с отметкой о поверке)

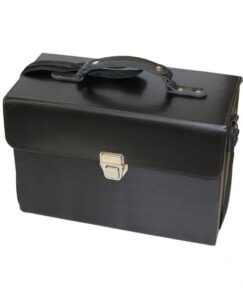

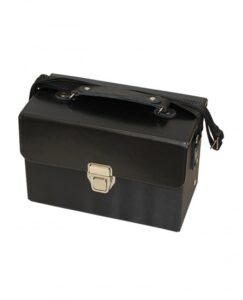

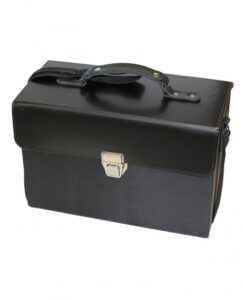

- Сумка (ОНИКС-1.ВД.020) (при комплектации Кофром не поставляется)
- Гидропресс со встроенным электронным блоком, существует несколько вариантов исполнений:
-
Применение
Измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД предназначен для:
- измерения усилий вырыва анкерных болтов и тарельчатых дюбелей по ФЦС-44416204-09;
- оценки качества крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений;
- лабораторных испытаний различных видов крепежа.
Приборы этой серии необходимы для проведения замеров при испытаниях анкерных болтов и другого аналогичного крепежа по ФСЦ-44416204-09, получения данных о качестве анкерных креплений при строительных, монтажных, реставрационных и реконструкционных работах, а также проведения испытаний крепежных элементов в лабораториях.
-
Особенности
- Эргономичная конструкция с двумя устойчивыми опорами с поворотным башмаком и винтовой регулировкой
- Быстрый и удобный монтаж при испытаниях
- Самоустановка оси вырыва анкера
- Быстрая выборка зазоров при установке и создание преднагрузки с помощью винтовой пары или штурвала для исключения систематических погрешностей измерений
- Встроенные электроника
- Контроль скорости нагружения
- Портативность, малые габариты и масса приборов
- Цветной TFT дисплей
- Встроенный аккумулятор большой ёмкости
- Выпускают четыре модификации прибора на широкий диапазон нагрузок
- Индикация скорости нагружения и величины прикладываемого усилия
- Автоматическая фиксация усилия вырыва

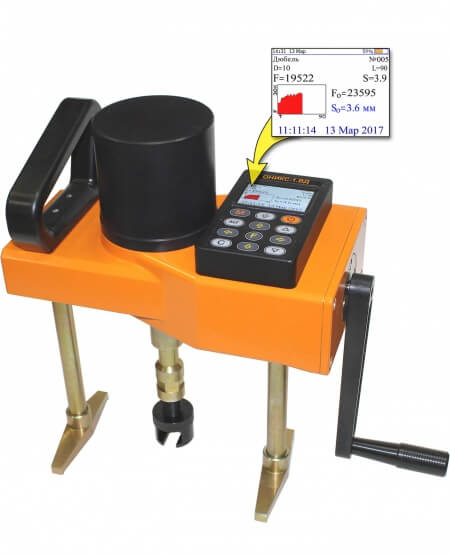

- Автоматическая запись зависимости деформаций испытываемого анкерного крепления от прикладываемой к анкеру нагрузке (только в ОНИКС-1.ВД.030)
- Формирование результата по серии из 1…5 испытаний с вычислением коэффициента вариации
- Архивация результатов (450 серий по 5 измерений) и условий измерений в реальном времени
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумулятора
Преимущества приборов ОНИКС-1.ВД:
- автоматическое определение оси вырыва анкера;
- возможность исключения погрешностей при проведении измерений за счет создания преднагрузки;
- собственные аккумуляторы с большим запасом емкости.
-
