Измерительный комплекс сточных вод SLK-100

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Скорость потока	от 0,01 м/с
  DN	50 — 2000 мм
  Погрешность	от 0,5%
  Реестр СИ РФ	Включен
  Диаметр номинальный, мм	50…2000
  Диапазон измерения скоростей потока, м/с	±0.01 — ±12, в обе стороны
  Температура рабочей среды, °C	-25…+80
  Температура окружающей среды, °C	-10…+50
  Погрешность, % (на базе электромагнитного расходомера)	±0.5
  Погрешность, % (на базе ультразвукового расходомера)	±1
  Класс защиты датчиков	IP68
  Напряжение, В	85-240/АС, 20…36/DC
  Автономное питание	Литиевая батарея (срок службы — 5 лет), Солнечная батарея
  Импульсный сигнал вых., л/имп	0,001…1000 (настраиваемый)
  Токовый сигнал вых., мА	4…20 (HART)
  Цифровой выход	RS485 (MODBUS, PROFIBUS)
  Архив (опция)	Ежечасно, Ежедневно, Ежемесячно
  Наибольший измеряемый средний объемный расход, SLK-100S при DN 300, м³/час	2000

• Описание

  Измерительные комплексы Streamlux SLK-100 предназначены для измерения объемного расхода безнапорного потока сточных вод промышленных предприятий и ЖКХ. Высокая чувствительность комплекса на малых скоростях потока (от 0,01 м/с) позволяет фиксировать небольшие сбросы и использовать прибор для учета сточных вод.

  Измерительные комплексы Streamlux SLK-100 позволяют вести учет с погрешностью не более 0,5%. Они практически не требуют обслуживания.

  Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива в отстойник или водоем. Датчики имеют исполнение IP68 и могут работать при полном затоплении. Возможна поставка комплектов с архивированием показаний расхода, беспроводной передачей данных и автономным питанием.

  Во всех моделях имеется набор аналоговых и цифровых портов: 4…20 мА, импульсный сигнал, коммуникация по RS-485 по протоколу Modbus.

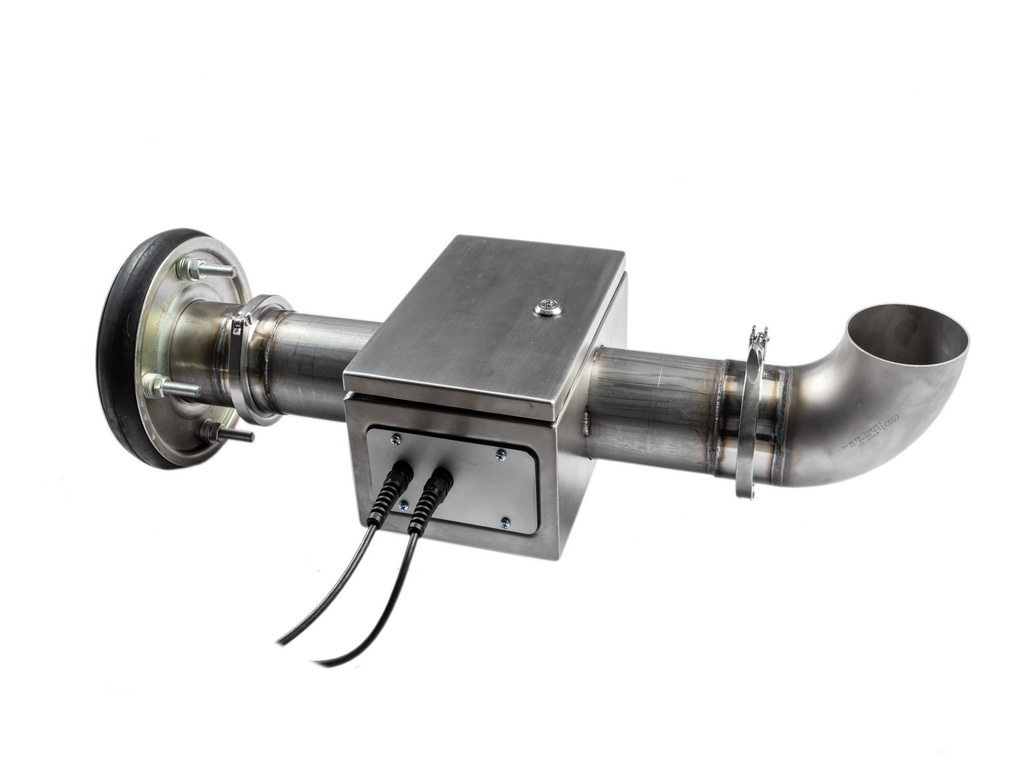

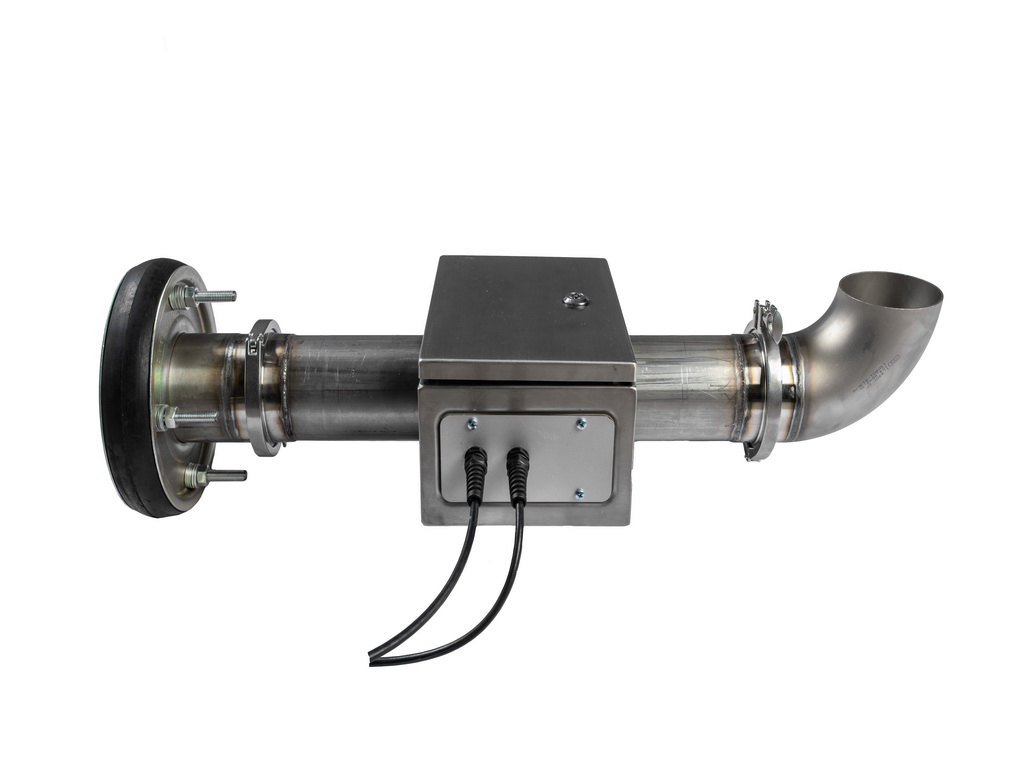

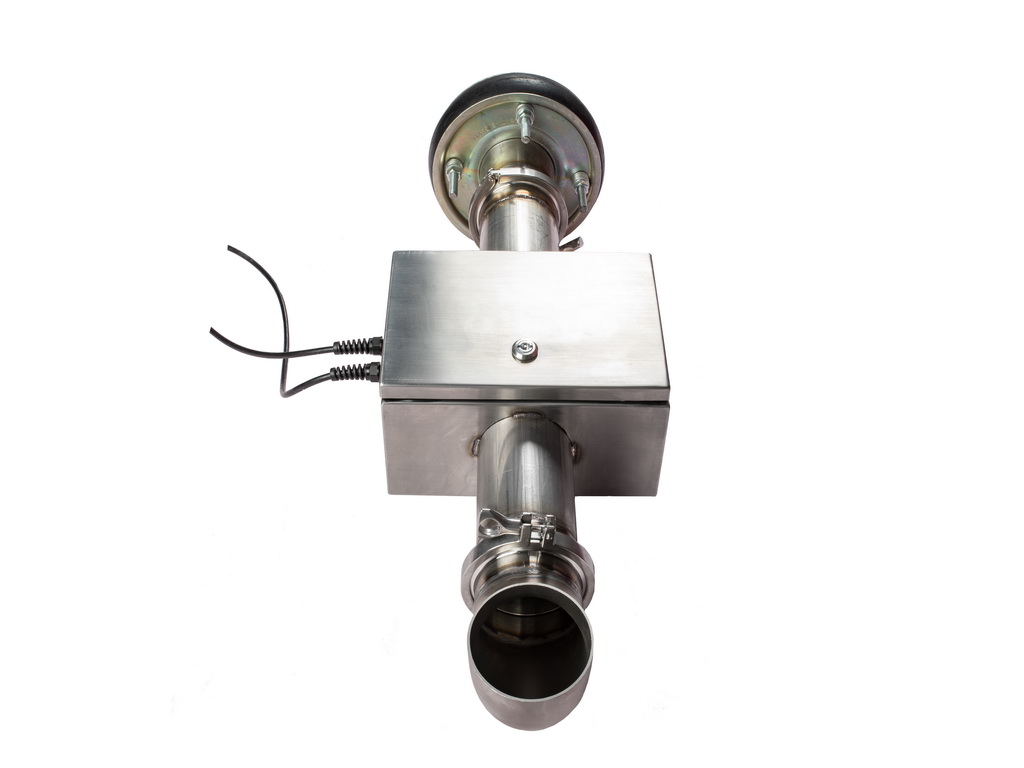

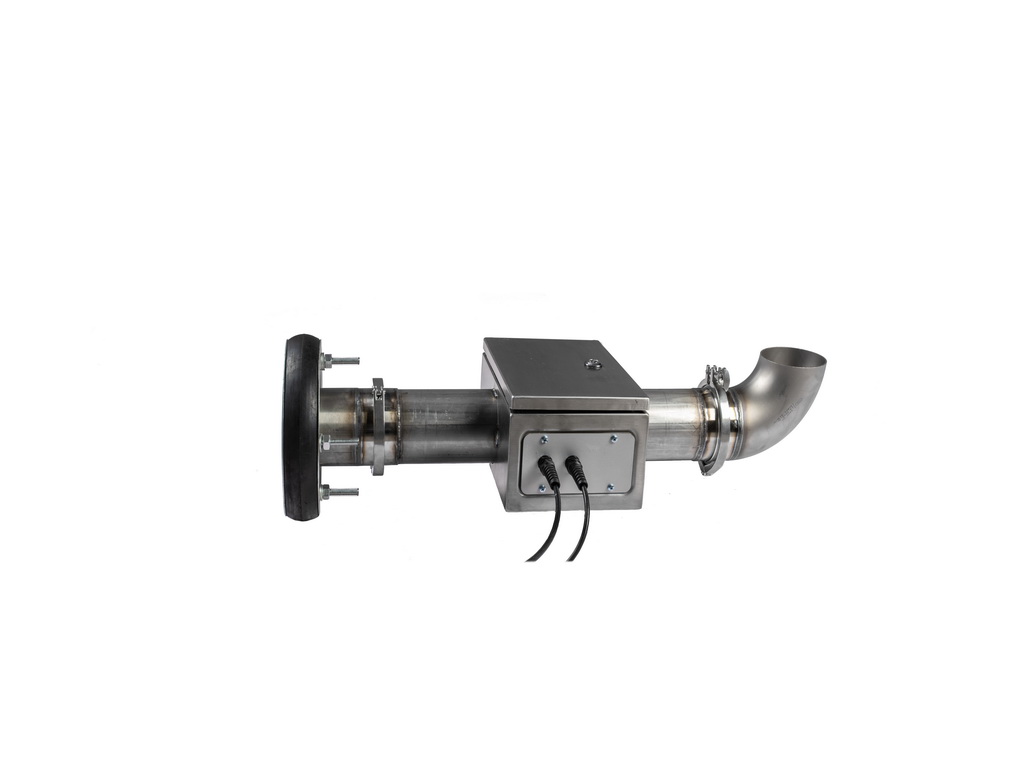

  Как работает измерительный комплекс SLK-100. Streamlux SLS-100 преобразует частично заполненную трубу в полностью заполненную с помощью конструкции в виде трубы с вертикальным изливом и направляет объем сточных вод через измерительный участок ультразвукового или электромагнитного расходомера.

  Существует несколько видов установки комплекса. Параметры потока определяют возможность применения сужения диаметра расходомерного участка. Такой монтаж позволяет уменьшить размеры расходомерного участка.

  При допустимом сужении расходомерный участок может быть установлен по центру либо по низу входящей трубы. Герметизация производится с помощью механической заглушки внутри трубы либо металлическим листом к стенам колодца.

  Если сужение диаметра трубы недопустимо, применяется монтаж встык с использованием соединительных ПФРК или ДРК муфт в зависимости от типа расходомерного участка.

  Проектное решение разрабатывается с учетом необходимой пропускной способности и пиковых нагрузок.

  Для случаев, когда сужение трубы недопустимо, а исходный диаметр составляет 600, 800 и более миллиметров, предусмотрено внедрение измерительного комплекса без устройства многометровых колодцев для размещения измерительных участков.

  Чем еще выгодны измерительные комплексы SLK-100. Датчики класса защиты IP68 подходят для установки в затапливаемых колодцах. Комплексы измеряют объем воды, проходящий между датчиками, независимо от наличия подпора до или после датчиков. Погрешность составляет от 0,5% до 1% в зависимости от модификации.

• Комплектация

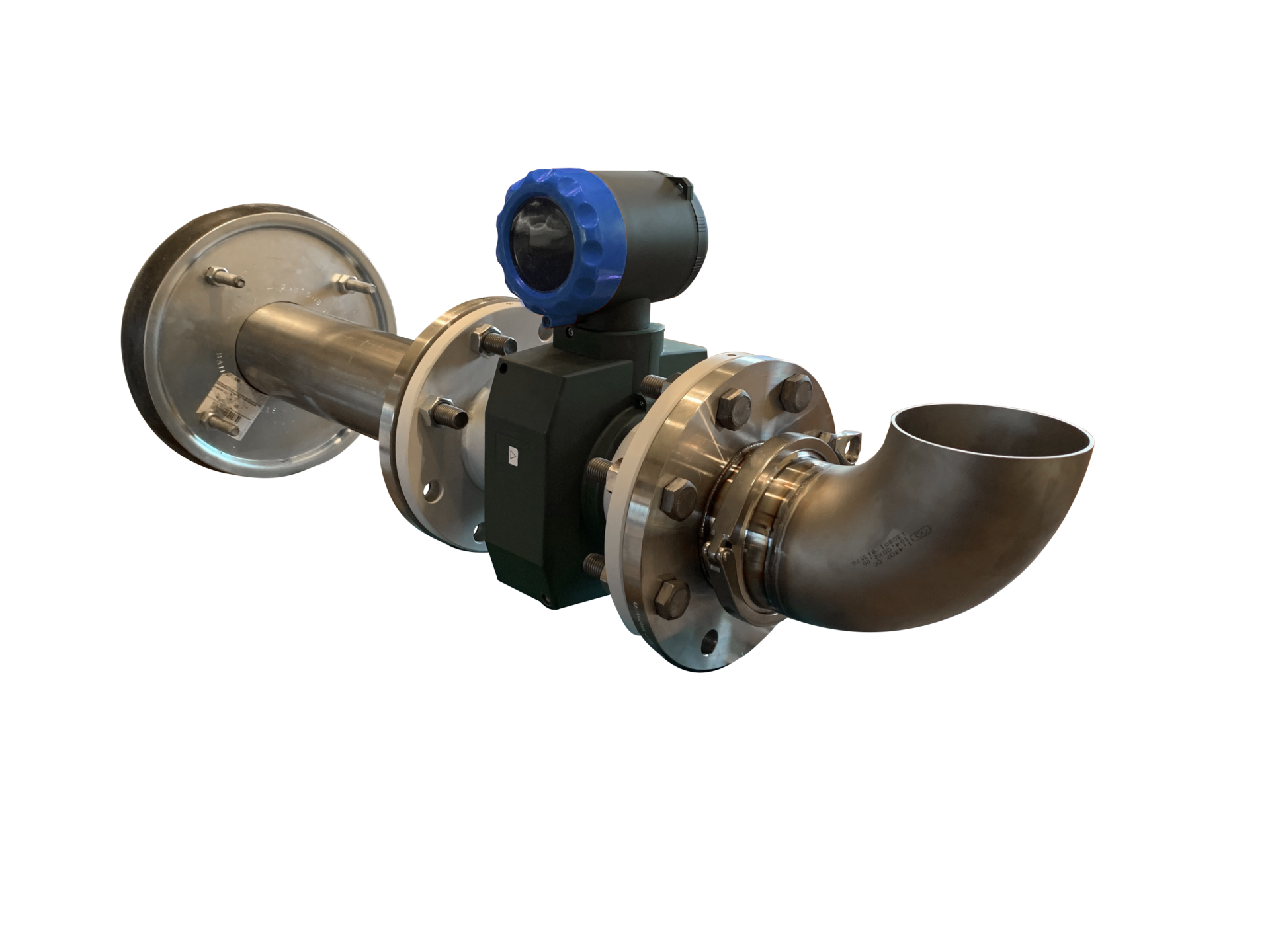

  Измерительные комплексы SLK-100 могут поставляться в модификациях на базе ультразвукового и электромагнитного расходомеров. В стоимость входит необходимое для монтажа на объекте.

  Элемент	SLK-100S	SLK-100M
  Вычислитель расхода	есть	есть
  Датчики расхода IP68	ультразвуковые	электромагнитные
  Измерительный участок с вертикальным изливом	есть	есть
  Токовый порт	есть	есть
  Импульсный порт	есть	есть
  Частотный порт	есть	—
  Релейный порт	есть	—
  RS-232 (RS-485)	есть	есть
  Звуковой порт	есть	—
  Заглушка или монтажный щит	есть	есть
  Анкеры	есть	есть
  Уплотнитель	есть	есть

  Компания Энергетика оказывает услуги по проектированию узла учета, шеф-монтажу и пуско-наладке.
