Комбинированный приёмник давления модифицированный КПДМ-1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр пневмометрической трубки, мм	6
  Максимальная температура потока, °C	500
  Максимальная скорость потока, м/с	80
  Минимальная рекомендуемая скорость потока, м/с	4
  Чувствительность, мм вод. ст.	0.01
  Диапазон измерения разности давлений, мм вод. ст.	-400 … +400
  Погрешность измерения разности давлений, %	5
  Диапазон измерений скорости воздушного потока, м/с	0.4 … 70.0
  Погрешность измерения скорости воздушного потока, %	5
  Диапазон измерения температуры воздушного потока, °C	0 … 300
  Погрешность измерения температуры воздушного потока, °C	±(1+0.02*t)
  Диапазон измерения температуры датчиком, °C	-50 … +500
  Интервал последовательных измерений, секунды	1.5
  Время отображения результата, секунды	1.5

• Описание

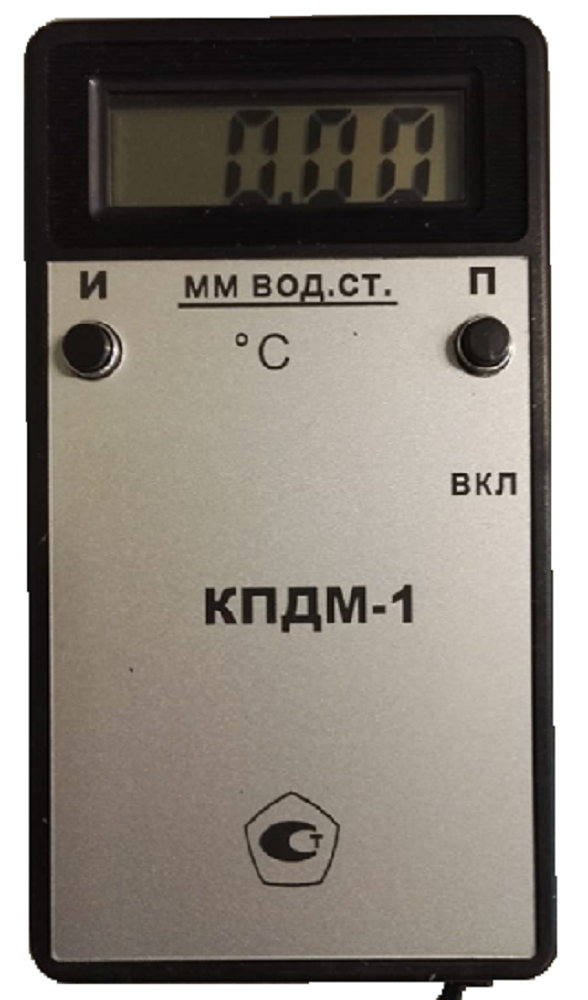

  КПДМ-1 — цифровой переносной прибор; состоит из датчика и блока управления, соединенных между собой гибким кабелем длиной 1,5 м.

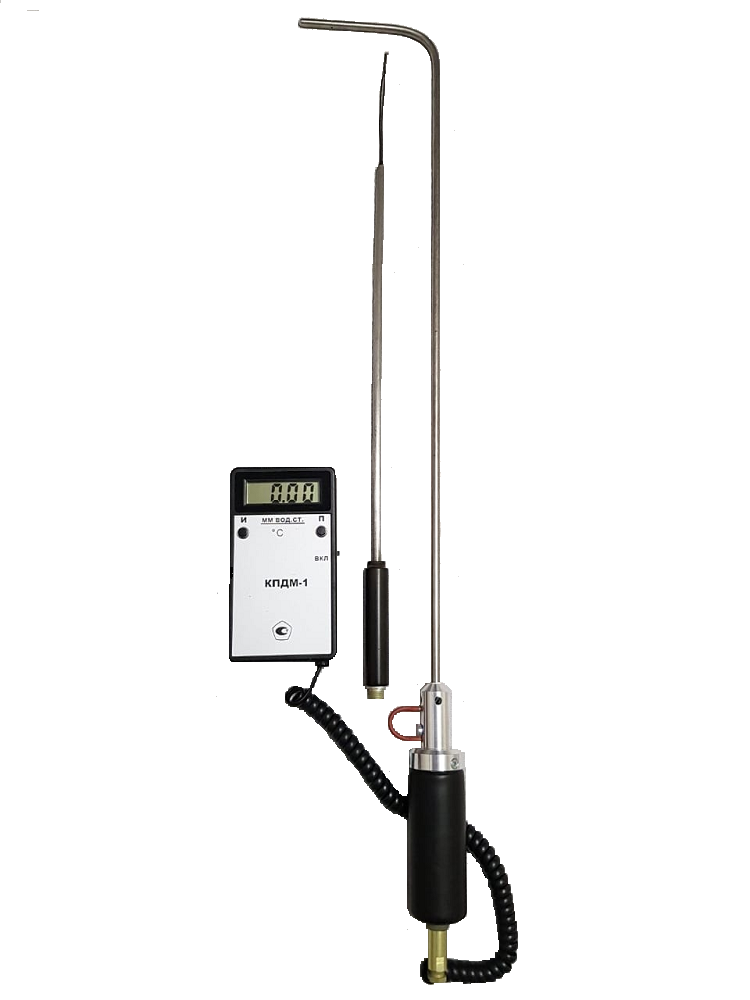

  Датчик прибора — пневмометрическая трубка типа Пито-Прандтля диаметром 6 мм, жестко соединенная пневмоканалами с микроманометром. Такая конструкция исключает применение резиновых шлангов и толчки пневмосигнала при их перемещении. Микроманометр выполняет также функцию ручки, с помощью которой датчик удерживается в необходимом положении.

  Для проведения измерения необходимо:

  • включить прибор;
  • выбрать режим измерения: динамическое или статическое давление;
  • поместить верхний конец датчика в поток воздуха или газа;
  • нажать кнопку «И»;
  • через 1,5 секунды получить измеренное значение на дисплее.

  Начальная установка «нуля» выполняется прибором автоматически во время проведения измерения.

  Трубка Пито-Прандтля предназначена для использования в потоках воздуха с температурой до 500 °C, скоростью до 80 м/с и запыленностью. Измерения при скоростях потока ниже 4 м/с не рекомендуются из-за снижения точности замеров. В КПДМ-1 этот недостаток исключен. Чувствительность прибора составляет 0,01 мм вод. ст. и достигается конструкцией и алгоритмом обработки пневмосигнала (патент №2297607).

  Прибор позволяет получить результат усреднения серии замеров. При нажатии и удержании кнопки «И» измерения производятся последовательно с интервалом 1,5 секунды. После отпускания кнопки на дисплее отображается среднее значение перепада давления воздуха или газа за время удержания кнопки.

  Предусмотрена функция расчета скорости газовых потоков по величине динамического давления.

  КПДМ-1 может комплектоваться датчиком температуры, который подключается к прибору вместо основного датчика. Тип датчика определяется автоматически; измерение температуры возможно в диапазоне от -50 °C до +500 °C.

  Процедура измерения температуры:

  • подключить датчик температуры;
  • поместить датчик температуры в поток газа;
  • дождаться установившихся значений на дисплее прибора.

• Документы

  • КПДМ-1 Описание типа СИ
  • Скачать руководство по эксплуатации КПДМ-1
  • Скачать методику поверки КПДМ-1
