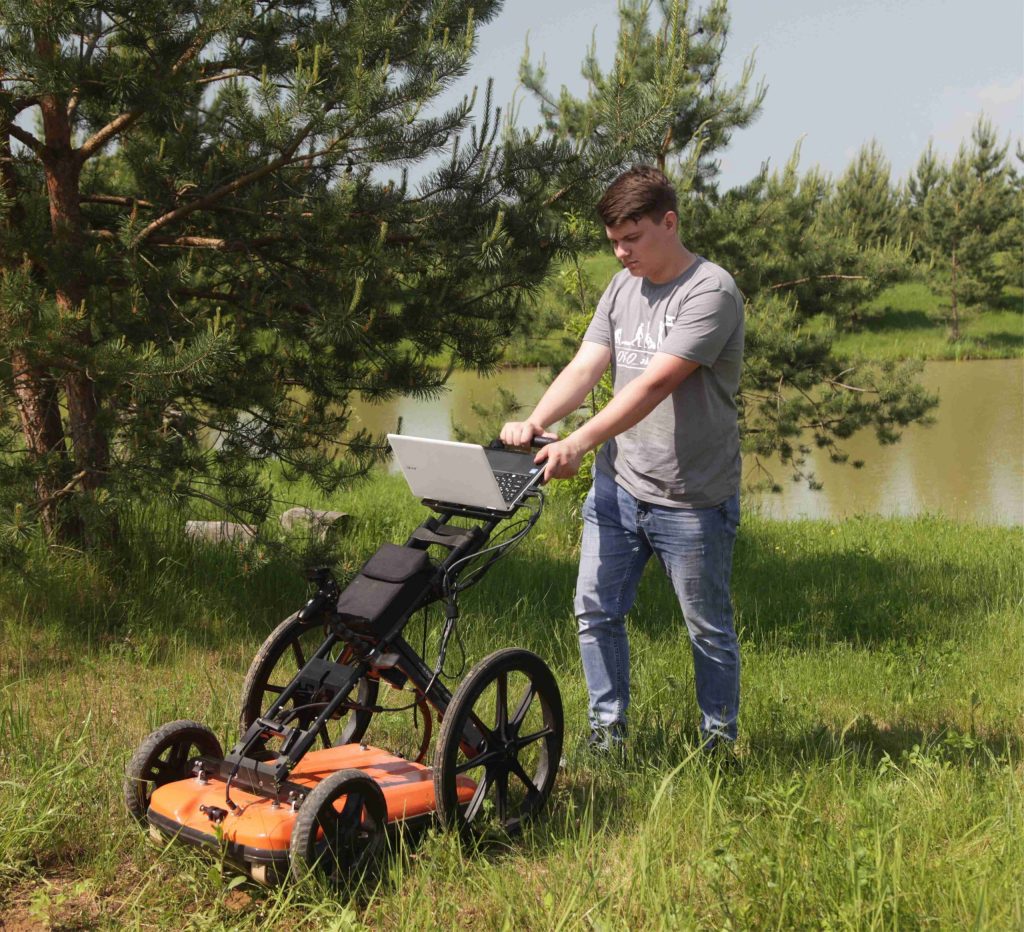

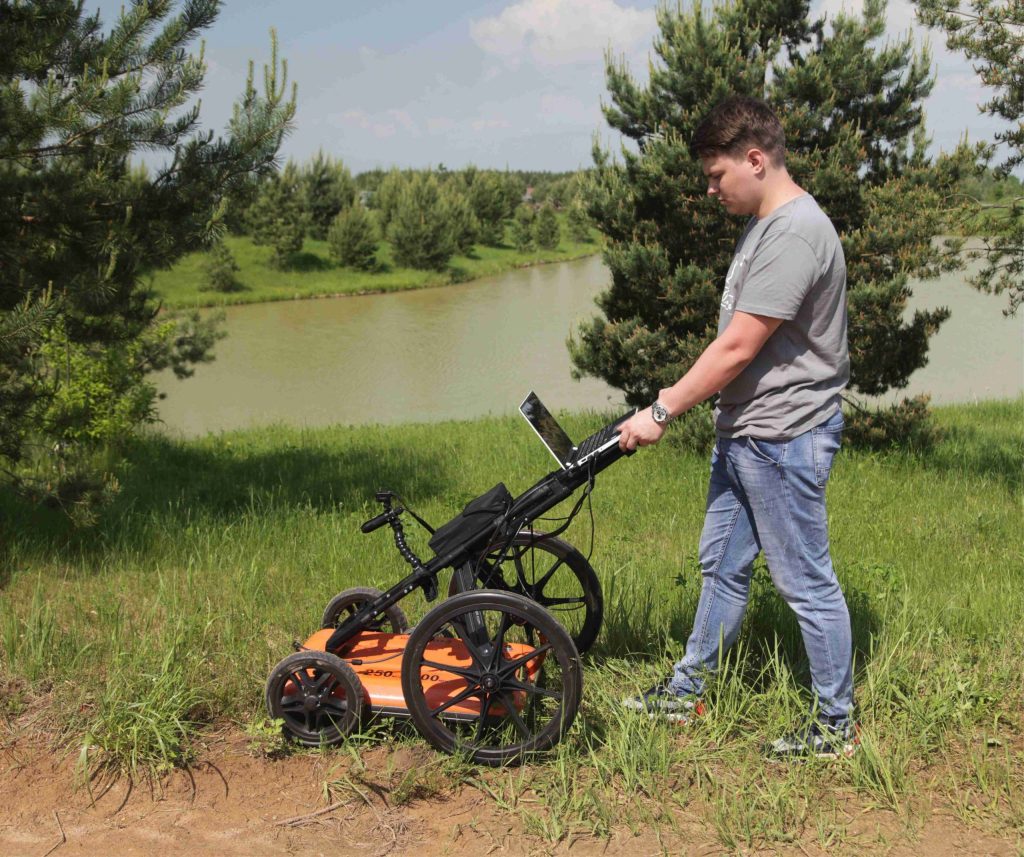

Комплекс георадарный «Геокарт 2D» для поиска подземных коммуникаций

Описание

Комплекс георадарный “ГеоКарт 2D” для поиска скрытых подземных коммуникаций – трубопроводов, кабелей, коллекторов, дренажных сетей и пр.

Комплекс позволит определить глубину залегания и расположения в пространстве инженерных сетей.

ГЕОКАРТ 2D оснащен рядом технических средств, которые значительно облегчают и ускоряют проведение площадной съемки на местности:

Двухчастотный антенный блок АБ-250/700МЕ3 позволяет производить сканирование в двух диапазонах частот. Сканирование с центральной частотой 700МГц дает детальную картину верхней части разреза, а с частотой 250МГц позволяет достичь глубины сканирования намного большей, чем возможно с частотой 700МГц. При этом сканирование ведется за один проход одновременно в двух диапазонах частот/глубин.

Устройство топопривязки позволяет в процессе съемки фиксировать не только пройденное расстояние, но еще и угол поворота тележки, что позволяет сразу после съемки перейти к формированию трехмерной модели изучаемого участка. Помимо этого, механизм топопривязки дает возможность снимать данные на произвольной траектории, а не по системе параллельных профилей, что значительно облегчает работу оператора и крайне важно при георадарной съемке сложных участков

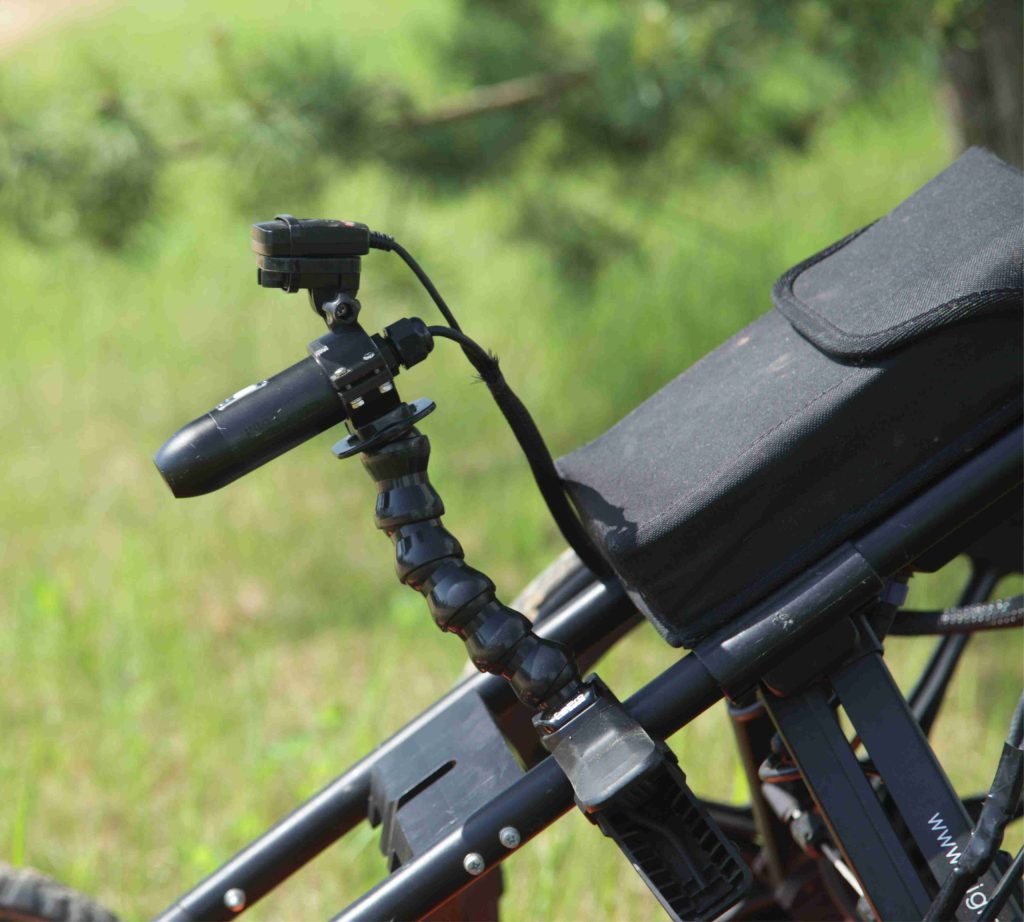

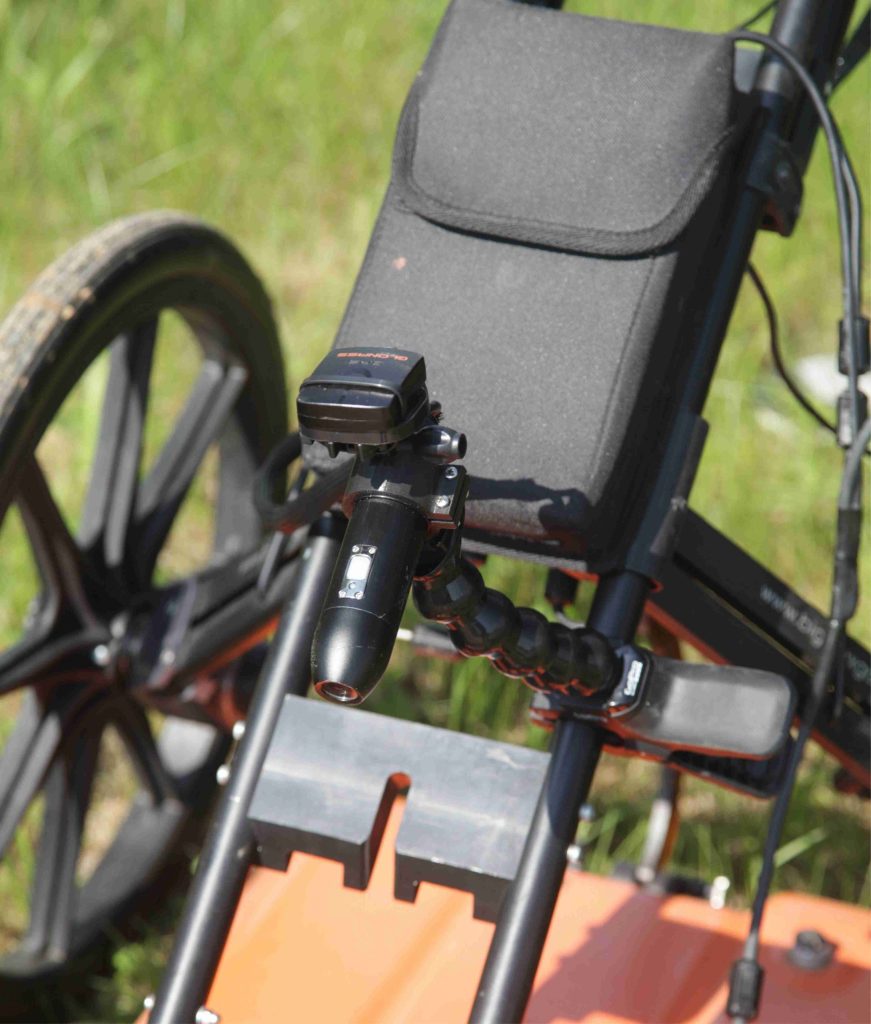

Видеорегистратор привязывается к видеометкам, что значительно облегчает и ускоряет камеральную обработку, а также позволяет привязать положение обнаруженных объектов в грунте к реальным объектам на поверхности (зданиям, деревьям, люкам и т.д.)

Система спутникового позиционирования привязывает отснятые данные к конкретным координатам (широта, долгота).

Применяемый в георадарном комплексе программные пакет CartScan оперативно визуализирует снятые данные, получает достоверную трехмерную модель, а также делает ее горизонтальные срезы, что очень важно, в частности, при решении задач по поиску и локализации инженерных коммуникаций, когда необходимо выделить протяженные объекты на определенной глубине. Информация о найденных коммуникациях отображается на цифровом снимке «Google Earth».

Комплектация

• Антенный блок АБ-250/700МЕ;
• Блок топопривязки БТП-2;
• Ведеорегистратор ВР-1;
• GPS-приемник;
• Блок питания БП 9/12;
• Устройство зарядное ЗУ-9;
• Устройство топопривязки (тележка);
• Профессиональная версия ПО GeoScan-32;
• ПО CartScan;
• Кабель соединительный;
• Укладка транспортировочная;
• Упаковка.

Технические характеристики

В георадарном комплексе «ОКО-2» для поиска коммуникаций используется антенный блок АБ-250/700, который предназначен для работы в двух частотах одновременно. Это позволяет получить сразу два профиля —  профиль с максимальной глубиной зондирования, а также радарограмму верхней части разреза с лучшим разрешением. Таким образом время съемки сокращается в два раза. Максимальная глубина зондирования — 8 и 3 метра.
