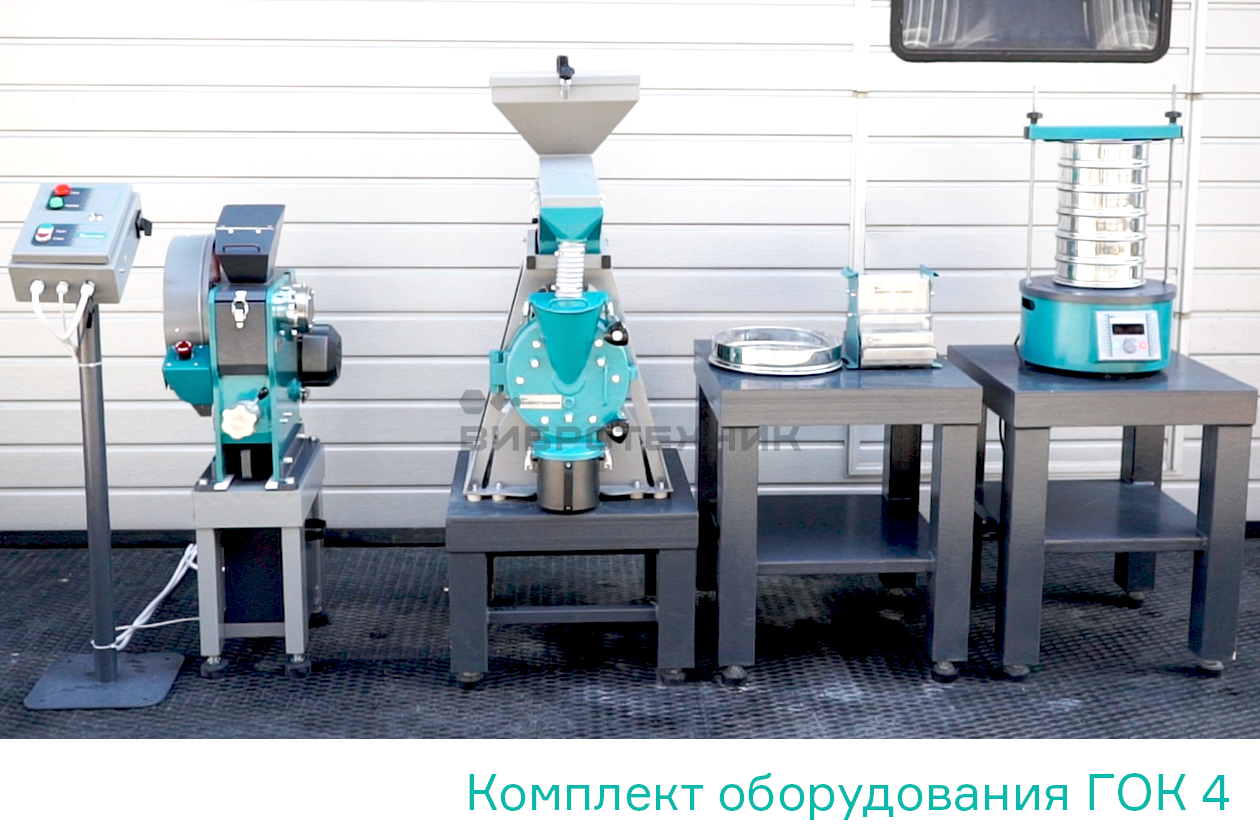

Комплект оборудования ГОК 4

В наличии

810 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Производительность	4 пробы/час
  Рабочая мощность генератора	4 кВт
  Крупность после предварительного дробления	3–5 мм
  Крупность после измельчения	менее 1 мм
  Масса пробы после сокращения	1 кг
  Деление пробы	на 1/2, 1/4, 1/8, 1/16
  Крупность пробы после второго измельчения	менее 0,074 мм

• Описание

  Комплект ГОК 4 предназначен для лабораторий с невысокой загрузкой. Основное применение комплекта — мобильные лаборатории, некрупные месторождения. Производительность — 4 пробы/час.

  Мобильная лаборатория. ГОК 4 может применяться как в лабораториях на предприятиях, так и в составе мобильной лаборатории. Благодаря малым габаритам комплект можно разместить даже в 10-футовом контейнере. Для снабжения комплекта электроэнергией достаточно генератора с рабочей мощностью 4 кВт.

  В комплект ГОК 4 входит следующее оборудование:

  • Щековая дробилка ЩД 6М;
  • Установка «Истиратель дисковый ИД 175М» с питателем ПГ 1;
  • Делитель проб ДП 20;
  • Анализатор ситовой А 20;
  • Вибропривод ВП 30Т;
  • Вибропривод ВПС М.

  ЩД 6М предназначена для предварительного дробления пробы до крупности 3–5 мм. Материал подается в загрузочный бункер, попадает в камеру дробления и разрушается между подвижной и неподвижной щеками. После дробления до требуемой крупности материал поступает в приемную емкость или бак — в зависимости от объема пробы.

  После предварительного дробления проба перегружается из приемной емкости в бункер ПГ 1. Из бункера проба поступает на лоток, который совершает колебания и равномерно подает материал в загрузочную воронку ИД 175М. Скорость подачи материала регулируется изменением толщины слоя материала и амплитуды колебаний лотка питателя.

  Из загрузочной воронки ИД 175М материал попадает в камеру измельчения с подвижным и неподвижным дисками. В центральной зоне дисков происходит предварительное измельчение частиц, а по периферии — доизмельчение до крупности менее 1 мм, после чего материал разгружается в приемную емкость.

  Измельченная до 1 мм проба сокращается до 1 кг при помощи делителя проб ДП 20. Делитель укомплектован дополнительным пробоприемником, что позволяет разделить пробу на две равновеликие части или на 1/4, 1/8 и 1/16 — в зависимости от исходной массы пробы.

  На следующем этапе проба измельчается до крупности менее 0,074 мм с помощью ИД 175М. Устройство регулировки зазора между дисками расположено в передней части истирателя и позволяет регулировать зазор при включенном электродвигателе.

  Проба, измельченная до 0,074 мм, делится на контрольную и аналитическую на ДП 20. Для контроля крупности пробы на различных этапах пробоподготовки ГОК 4 может быть дополнительно укомплектован анализатором А 20 на базе вибропривода ВПС М.

• Документы

  • Скачать описание товара

• Видео

• Комплектация

  • Дробилка щековая ЩД 6М в сборе;
  • Технологическая установка ИД 175М с питателем ПГ 1;
  • Делитель проб ДП 20;
  • Вибропривод ВП 30Т;
  • Вибропривод ВПС М.

• Применение

  Отрасли применения.

  • Горнодобывающая;
  • Металлургическая.

  Примеры применения. Брусит, гранит, керн Ø 44 мм, керн Ø32 мм, малиновый кварцит, сидеритовая руда, коренное золото.

• Особенности

  Удобство работы. Оборудование комплекта оснащено бункерами и приемными емкостями, что обеспечивает удобство загрузки, разгрузки и пересыпки пробы.

  Безопасность эксплуатации. В ЩД 6М и ИД 175М предусмотрены концевые выключатели и защитные кожухи, а в ЩД 6М — аварийная стоп-кнопка.

  Регулировка производительности. Регулировка зазоров между щеками ЩД 6М и дисками ИД 175М, а также скорости подачи материала за счет ПГ 1 позволяют оптимизировать производительность комплекта под отдельную задачу.

  Удобство очистки. ЩД 6М оснащена быстросъемным основанием, откидными стенками и съемным загрузочным бункером. В ИД 175М предусмотрена откидная камера для доступа и очистки рабочих дисков. Бункер ПГ 1 фиксируется на быстрозажимных латчерах.

  Пульты управления. В ИД 175М предусмотрен встроенный пульт управления, а в ЩД 6М — выносной пульт в металлическом ударопрочном корпусе. Пульты обеспечивают:

  • Автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • Защиту электродвигателя от перегрузки;
  • Автоматическое отключение питания при попытке доступа к рабочим органам оборудования.

  Качественные запчасти. Щеки и диски изготавливаются из высокопрочного чугуна, а также могут быть изготовлены из карбида вольфрама.

  Низкий уровень пыления. Соединения ПГ 1 и ИД 175М гибким гофрированным шлангом, а также применение уплотнений и латчеров снижают уровень пыления. Для минимизации пыления комплект может быть расширен блоком пылеулавливания БПУ.

  Сопутствующие товары. Комплектация оборудования опорными тумбами, загрузочными совками, стойками для пультов и дополнительными приемными емкостями обеспечивает удобство работы на комплекте.

• Дополнительно

  •

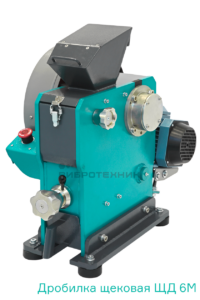

    Дробилка щековая лабораторная ЩД 6М

    810 000 ₽
  •

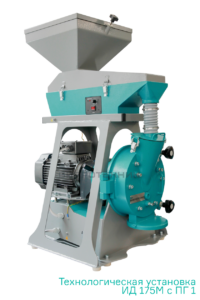

    Технологическая установка ИД 175M с ПГ 1

    1 060 000 ₽
  •

    Делитель проб ДП 20

    145 000 ₽
  •

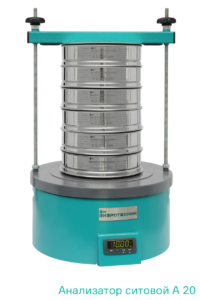

    Анализатор ситовой А 20

    405 000 ₽
  •

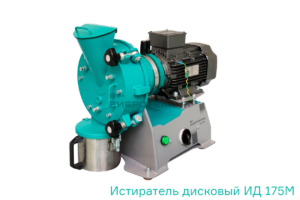

    Истиратель дисковый ИД 175М
