Кориолисовый расходомер Streamlux-ST MassFlow ST10

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 0.1, ± 0.15, ± 0.2, ± 0.5, От 0,1%
  Диаметр, мм	8…80
  Диапазон измерения плотности	300…3 000
  Диапазон температуры	−20…+200
  Максимальное допустимое давление	4
  Материал	Алюминий, Нержавеющая сталь 304, нержавеющая сталь 316L
  Степень защиты оболочки	IP67
  Напряжение, В	22–220 (AC или DC)
  Выходные сигналы	Токовые выходы 4…20 мА; импульсный / частотный выход 0…10000 Гц; RS-485 (Modbus); HART
  Погрешность измерения плотности (жидкости), г/см³	±0.002
  Вязкость измеряемой среды, сП не более	10 000
  Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0
  Температура окружающей среды, °C	−40…+60
  Относительная влажность, %	35…95
  Атмосферное давление, кПа	86–106
  Средний срок службы, лет	12
  Срок средней наработки на отказ, ч	85
  Диапазон массового расхода, Ду 8, фланцевое / резьбовое соединение, кг/ч	0～960～1440
  Диапазон массового расхода, Ду 10, фланцевое / резьбовое соединение, кг/ч	0～1 500～2 250
  Диапазон массового расхода, Ду 15, фланцевое / резьбовое соединение, кг/ч	0～3 000～4 500
  Диапазон массового расхода, Ду 20, фланцевое / резьбовое соединение, кг/ч	0～6 000～9 000
  Диапазон массового расхода, Ду 20, Tri-Clamp, кг/ч	0～4 500
  Диапазон массового расхода, Ду 25, фланцевое / резьбовое соединение, кг/ч	0～9 600～14 400
  Диапазон массового расхода, Ду 25, Tri-Clamp, кг/ч	0～9 000
  Диапазон массового расхода, Ду 32, фланцевое / резьбовое соединение, кг/ч	0～18 000～27 000
  Диапазон массового расхода, Ду 32, Tri-Clamp, кг/ч	0～14 400
  Диапазон массового расхода, Ду 40, фланцевое / резьбовое соединение, кг/ч	0～30 000～45 000
  Диапазон массового расхода, Ду 40, Tri-Clamp, кг/ч	0～27 000
  Диапазон массового расхода, Ду 50, фланцевое / резьбовое соединение, кг/ч	0～48 000～72 000
  Диапазон массового расхода, Ду 50, Tri-Clamp, кг/ч	0～45 000
  Диапазон массового расхода, Ду 65, Tri-Clamp, кг/ч	0～84 000
  Диапазон массового расхода, Ду 80, фланцевое / резьбовое соединение, кг/ч	0～120 000～180 000
  Стабильность нуля, Ду 8, ± кг/ч	0,096
  Стабильность нуля, Ду 10, ± кг/ч	0,15
  Стабильность нуля, Ду 15, ± кг/ч	0,3
  Стабильность нуля, Ду 20, ± кг/ч	0,6
  Стабильность нуля, Ду 25, ± кг/ч	0,96
  Стабильность нуля, Ду 32, ± кг/ч	1,8
  Стабильность нуля, Ду 40, ± кг/ч	3
  Стабильность нуля, Ду 50, ± кг/ч	4,8
  Стабильность нуля, Ду 65, ± кг/ч	8,4
  Стабильность нуля, Ду 80, ± кг/ч	12

• Описание

  Прямотрубные кориолисовые массовые расходомеры Streamlux-ST MassFlow ST10 предназначены для прямого измерения массового расхода жидкости с погрешностью от 0,1 %, температуры и плотности. Объёмный расход жидкости не измеряется напрямую, а вычисляется расчётным способом на основе полученных данных.

  Прямая измерительная трубка обеспечивает минимальные потери давления, отсутствие застойных зон и полный самодренаж. Конструкция устойчива к монтажным напряжениям и вибрациям, поэтому расходомеры работают с пульпами, суспензиями, битумами, лаками, чёрными щелоками и пищевыми продуктами.

  Измеряемые среды.

  • Реагенты, кислоты, щёлочи, растворители
  • Сырая нефть, нефтепродукты, тяжёлое топливо
  • Жидкие пищевые продукты, напитки с растворенными газами
  • Чёрный и зелёный щёлок, высококонцентрированная волокнистая масса
  • Буровые растворы, цементные смеси, шламы
  • Суспензии, пульпы, гетерогенные и многофазные среды, высоковязкие жидкости, CIP-моющие растворы

  Расходомеры MassFlow ST10 имеют погрешность 0,1 % и задержку регистрации расхода после старта потока 0,5 с.

  Отрасли применения.

  • Химическая промышленность — дозирование реагентов, контроль реакций, агрессивные и токсичные жидкости.
  • Нефтяная промышленность и нефтехимия — учёт нефти, нефтепродуктов, влагосодержания, буровых растворов, полимеров и катализаторных суспензий.
  • Пищевая промышленность — соки, молоко, сиропы, масла, напитки с растворенными газами и CIP-мойка.
  • Фармацевтика — дозирование компонентов, реактивов и буферных растворов.
  • Лакокрасочная промышленность — учёт смол, пигментов, растворителей, красок, эмалей и лаков.
  • Целлюлозно-бумажная промышленность — щёлок, волокнистая масса и суспензии с абразивом.
  • Текстильная промышленность — дозирование красителей, химикатов и отделочных составов.
  • Топливная промышленность — учёт мазута, тяжёлого топлива, угольных шламов и смазок.
  • Металлургия и горнодобывающая промышленность — пульпы, шламы и флотационные реагенты.
  • Энергетика и ЖКХ — учёт теплоносителей и реагентов водоподготовки.

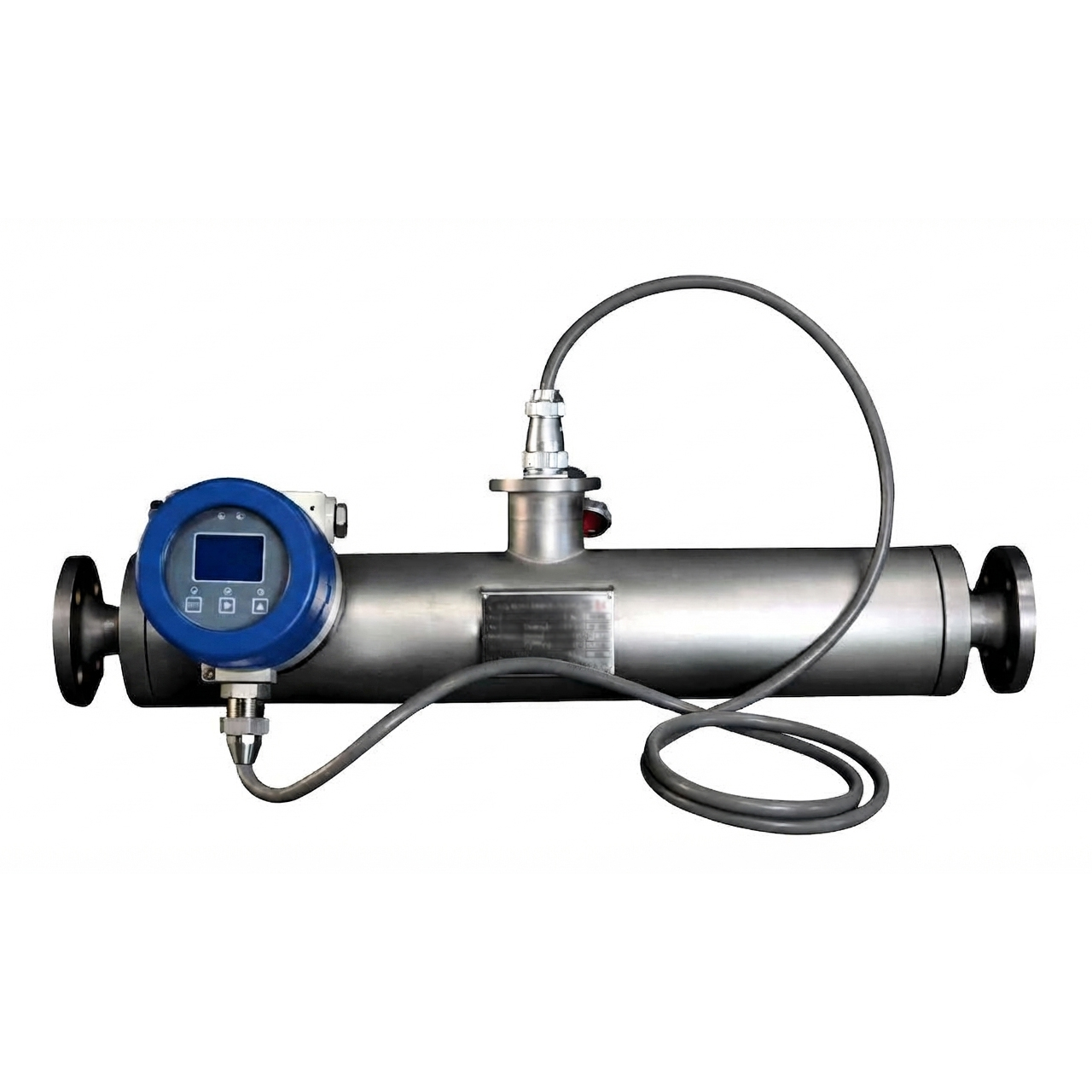

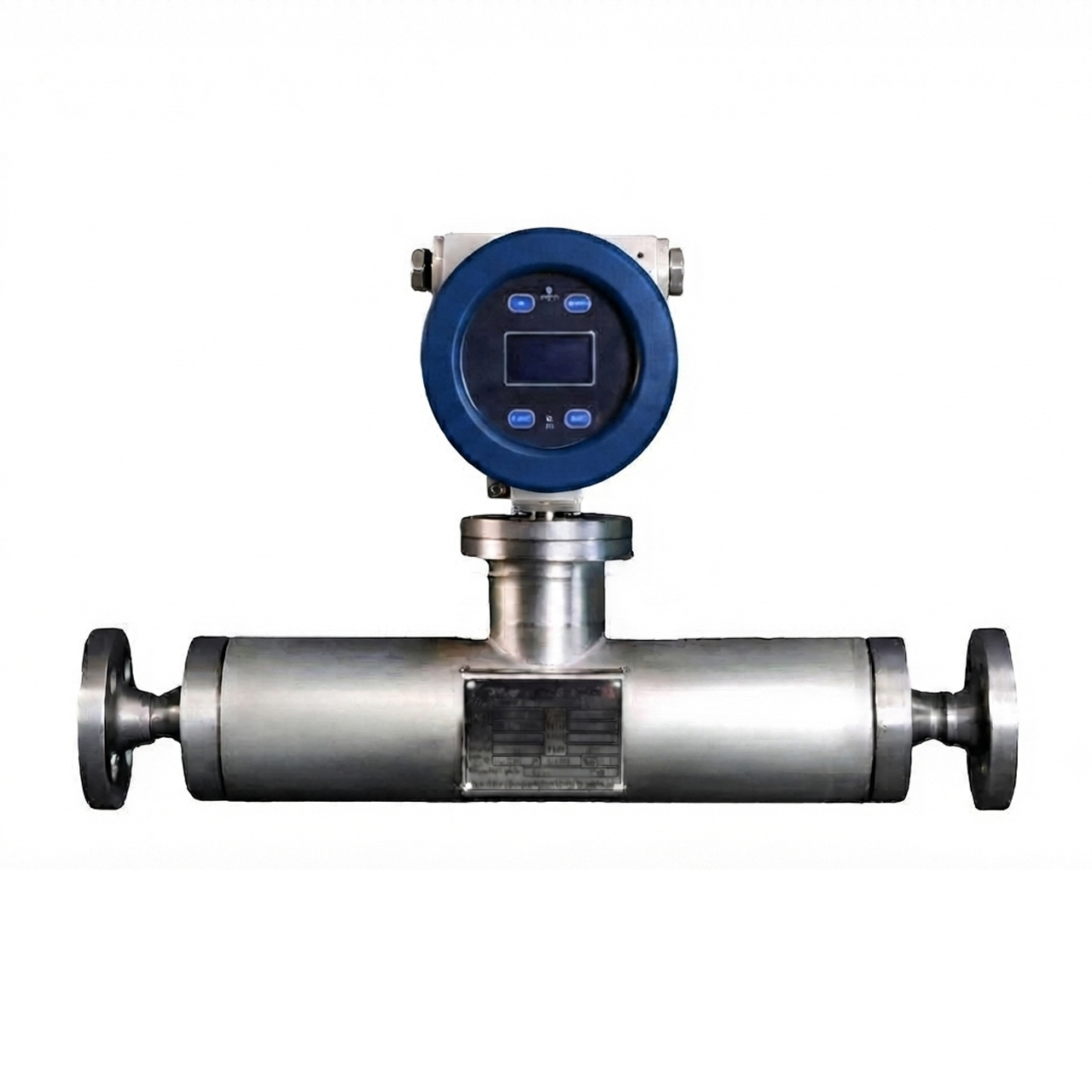

  Модификации расходомеров Streamlux-ST MassFlow ST10. Расходомеры серии ST10 оснащаются прямыми измерительными трубками типоразмеров от Ду 8 до Ду 80 мм, что позволяет измерять массовый расход до 180 000 кг/ч. Приборы выпускаются в моноблочном и раздельном исполнениях.

  Расходомеры ST10 поставляются с фланцевым, резьбовым или санитарным соединением Tri-Clamp. Резьбовое соединение применяется для Ду 8–25 мм, фланцевое — для давлений до 4,0 МПа, санитарное — для пищевой и фармацевтической промышленности.

  Опция. Обогреваемая рубашка для высоковязких и застывающих сред.

  Расходомеры устанавливаются на трубопроводах любого типа, включая реакционные системы, дозирующие узлы, линии приёма и отпуска, смесители и фасовочные машины. Приборы не имеют движущихся частей и не нуждаются в регулярном обслуживании.

  Принцип работы. Внутри расходомера установлены две параллельные сенсорные трубки. Поток делится на две равные части, а возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга.

  При движении жидкости в трубках возникают кориолисовы силы, из-за которых синусоидальные сигналы детекторов сдвигаются по фазе. Задержка между сигналами прямо пропорциональна массовому расходу, а частота волны определяет плотность. Объёмный расход рассчитывается на основании массового расхода и плотности.
