Искор-210 — корреляционный течеискатель

Снято с производства

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций.
  • Уточнение места утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
  • Поиск места повреждения силового кабеля индукционным и акустическим методами.

  Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

  Выполняемые функции

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами
  • Поиск подземных коммуникаций (кабели, трубопроводы)

  Основные преимущества

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
  • проведение трассировки подземных коммуникаций в активном режиме от генератора.

  Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

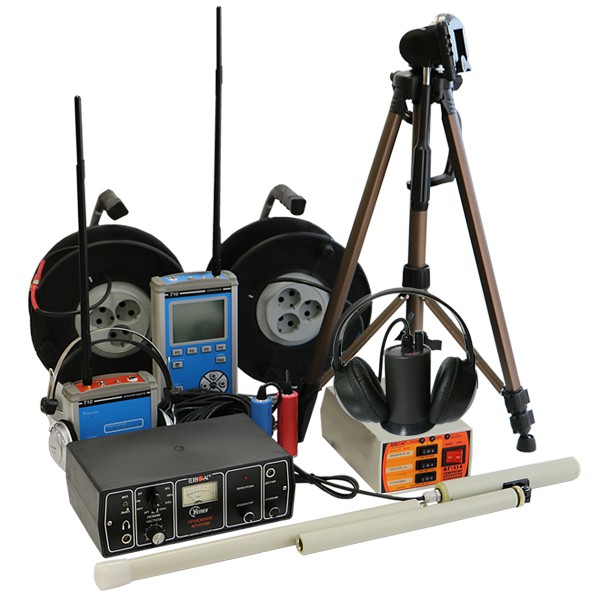

• Комплектация

  №	Наименование	Количество
  1	Корреляционный течеискатель (ВУ)	1 шт.
  2	Внешний модуль	1 шт.
  3	Датчик	2 шт.
  4	Антенна	2 шт.
  5	Удлинитель сигнального провода на катушках (25 м)	2 шт.
  6	Штатив	1 шт.
  7	Сетевой адаптер	2 шт.
  8	Аккумуляторные батареи
  9	Приемник "АП-010М"	1 шт.
  10	Генератор "АГ-114"	1 шт.
  11	Электромагнитный датчик "ЭМД-227М"	1 шт.
  12	Комплект акустического датчика “АД-240”	1 шт.
  13	Индукционная антенна "ИЭМ-301.2"	1 шт.
  14	Головные телефоны	1 шт.
  15	Батарейки для приемника "АП-010М"	6 шт.
  16	Источник питания для генератора	1 шт.
  17	Кабель для подключения внешнего аккумулятора для генератора	1 шт.
  18	Кабель для подключения нагрузки	1 шт.
  19	Контакт магнитный	2 шт.
  20	Штырь заземления	2 шт.
  21	Транспортные сумки
  22	Руководство по эксплуатации. Паспорт	1 шт.

• Технические характеристики

  Корреляционный течеискатель

  Параметр	Значение
  Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
  Точность	0,1% от диапазона
  Диаметр контролируемого трубопровода, мм	25...800
  Дальность радиосвязи, м	до 200
  Минимальное давление в трубопроводе, кг/см2	1,5
  Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
  Рабочие частоты коррелятора, Гц	60 ... 5000
  Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
  Радиосвязь с внешним модулем	2,4 ГГц
  Температура окружающей среды, ºС	-20 ... +40
  Дисплей	Графический, LCD, 320х240 точек
  Корпус	IP42
  Размеры	125х227х45 мм
  Масса	1,0 кг

  Приемник "АП-010М"

  Параметр	Значение
  Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
  Общий коэффициент усиления по звуковому тракту, дБ	35
  Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
  Мощность, подводимая к головным телефонам, мВт	100
  Потребляемая мощность, не более, Вт	0,9
  Габаритные размеры прибора, не более, мм	250х90х150
  Масса, не более, кг	1,2

  Генератор "АГ-114"

  Параметр	Значение
  Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
  Усилитель мощности	CLASS D КПД 80%
  Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
  Допустимое сопротивление нагрузки	любое (0…∞)
  Согласование с нагрузкой	Автоматическое
  Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
  Питание	1 аккум. 12В/2,2 Ач
  Габаритные размеры электронного блока, не более, мм	190х140х80
  Вес генератора в чехле, не более, кг	2,5

  Акустический датчик "АД-240"

  Параметр	Значение
  Габаритные размеры прибора, не более, мм	60х130
  Масса, не более, кг	0,95

  Электромагнитный датчик "ЭМД-227М"

  Параметр	Значение
  Тип преобразователя	резонансная ферритовая магнитная антенна
  Частота резонанса, Гц	8928, 1024, 512 Гц
  Тип питания	от приемника
  Коммутация резонанса	принудительная (управляется приемником)

  Индуктивная антенна "ИЭМ-301.2"

  Параметр	Значение
  Максимальная мощность, подводимая к «рамке», не более Вт	10
  Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
  Тип корпуса	пластмассовый, герметичный
