Искор-305 — корреляционный течеискатель

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 10 до 1000
  Элементы питания	встроенные Li-Ion аккумуляторы
  Время непрерывной работы	не менее 6, не менее 8
  Диаметр трубопровода, мм	от 25 до 1700
  Давление в трубопроводе, атм	не менее 1,5
  Точность определения утечки (от 10 до 250 м), см	не более ±5
  Точность определения утечки (от 250 до 500 м), см	не более ±10
  Точность определения утечки (от 500 до 1000 м), см	не более ±15
  Время построения корреляционной функции (от 500 до 1000 м), мин	не более 4,5
  Фильтр нижних частот, кГц	1,0; 1,5; 2,2
  Фильтр верхних частот, кГц	0,3; 0,4; 0,5
  Цифровой фильтр, Гц	от 65 до 4500
  Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
  Дисплей	графический, TFT, 320х480 точек
  Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
  Допустимый диапазон температур окружающей среды при эксплуатации, °С	от -25 до +45
  Средняя наработка на отказ, час	не менее 2000
  Класс защиты от внешних воздействий (акустического датчика АДК-305)	IP65
  Класс защиты от внешних воздействий (предусилителя-передатчика УП-305)	IP51
  Класс защиты от внешних воздействий (корреляционного приемника КП-305, источника питания, зарядного устройства)	IP42

• Описание

  Корреляционный течеискатель Искор-305 — переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.

  Индикация утечки осуществляется визуально по графику корреляционной функции.

  Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.

• Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

  • Теплосети.
  • Водоканал.
  • ЖКХ.
  • Продуктопроводы.

• Особенности

  • Наличие двух радиоканалов.
  • Высокая помехозащищенность, регулируемый фильтр.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Визуальная индикация утечки по графику корреляционной функции.

• Документы

  • Декларация о соответствии на корреляционные течеискатели серии Искор
  • Сертификат соответствия ГОСТ Р ИСО 9001-2026
  • Руководство по эксплуатации ИСКОР-305

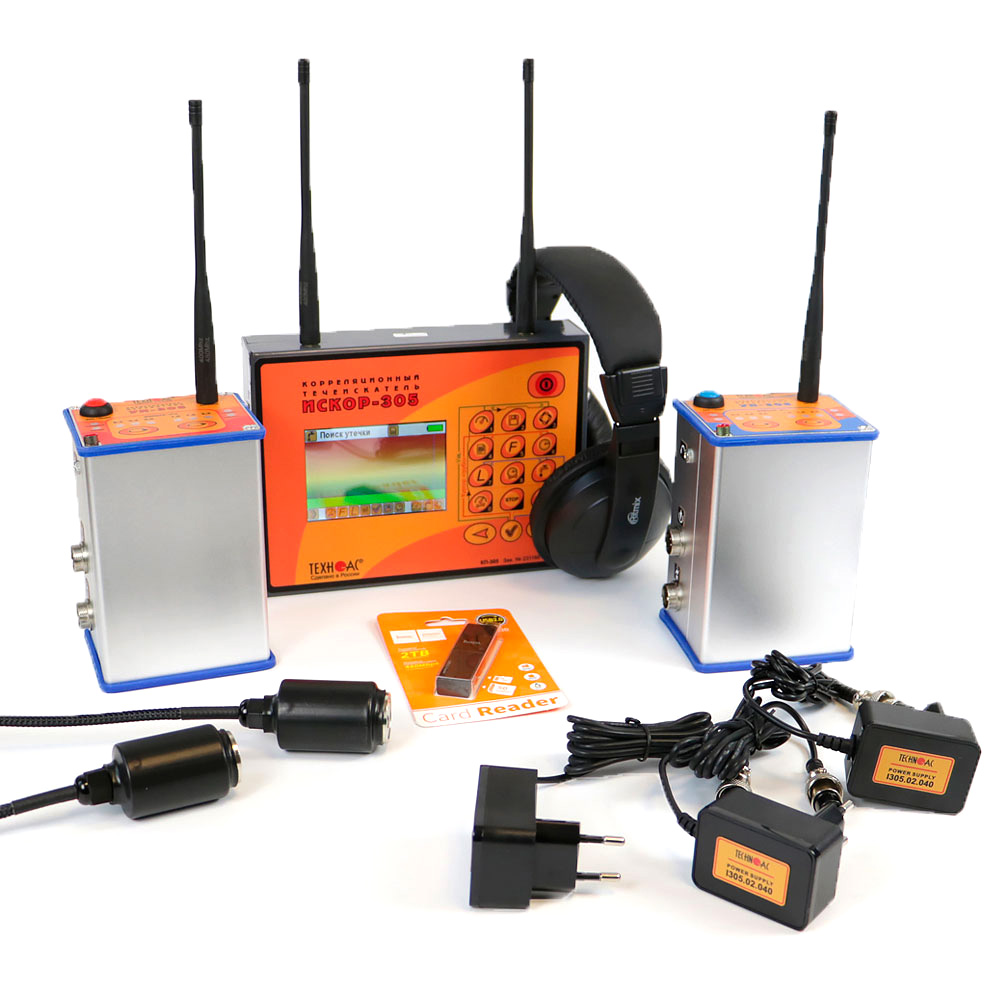

• Комплектация

  • Приемник корреляционный КП-305 — 1 шт.
  • Предусилитель-передатчик УП-305К — 1 шт.
  • Предусилитель-передатчик УП-305С — 1 шт.
  • Датчик акустический АДК-305 — 2 шт.
  • Антенна — 4 шт.
  • Источник питания И305.02.040 — 1 шт.
  • Наушники — 1 шт.
  • Переходник USB-SD/Micro — 1 шт.
  • SD-карта (8 Гб) — 1 шт.

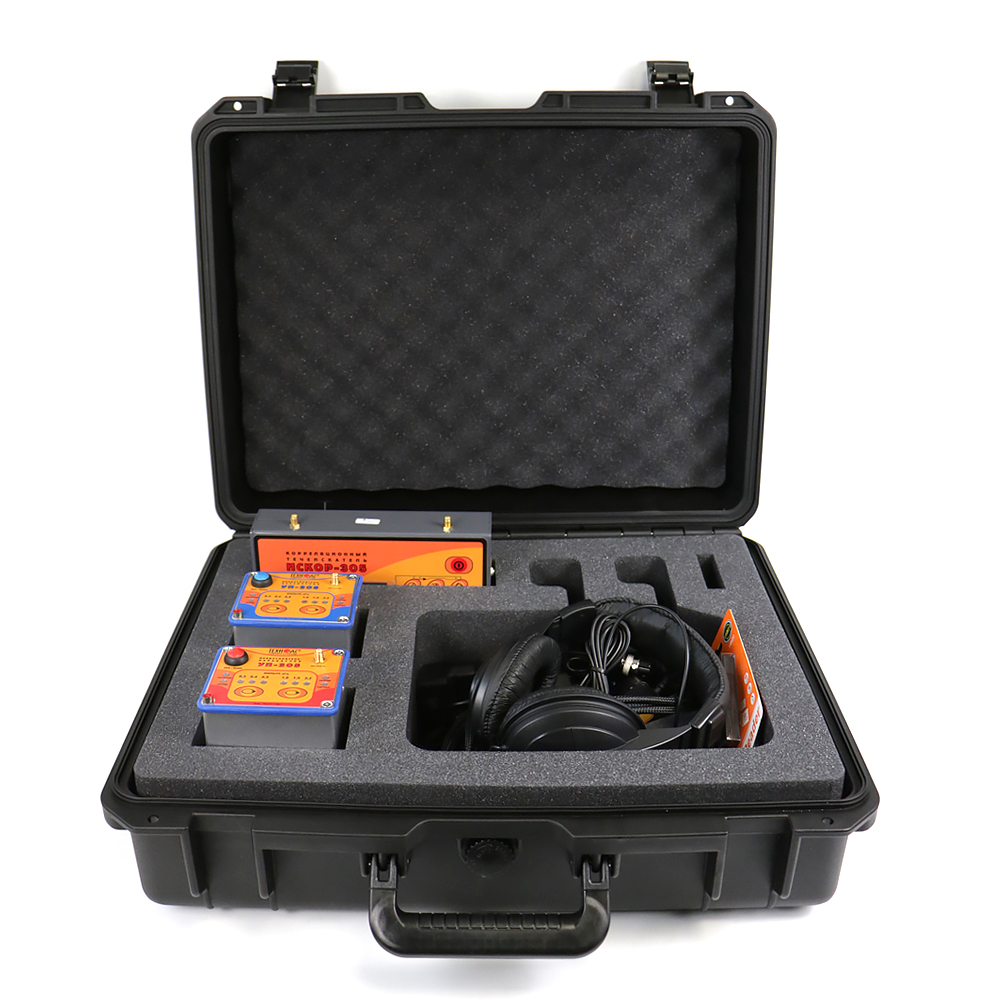

  • Чемодан-кейс — 1 шт.
  • Руководство по эксплуатации — 1 шт.
