Люксметр ТКА-ЛЮКС

Цена: 13500 р.
В корзину

Доставка по России

Оплата по безналичному расчету

В наличии на удаленном складе

Назначение: Люксметр
Производитель: ТКА ПКМ

Описание

Прибор Люксметр ТКА-Люкс применяется для измерения светового потока в видимой области спектра. Источники светового потока могут быть как искусственными так и естественными, расположенные произвольно относительно прибора ТКА-ЛЮКС.

Диапазон измерений освещенности

От 1,0 до 200000лк

Предел допускаемой основной относительной погрешности измерения освещенности

±6,0%

Непрерывная работа прибора (батарея «Крона» ТУ 16 – 729.060 — 91

> 8 часов

Рабочие условия:

  • Рабочая температура окружающей среды: 0-40°С;
  • Влажность воздуха (при температуре воздуха 25°С): 50-80%;
  • Атмосферное давление: от 86 до 107кПа.
  • Масса прибора составляет 0,4кг.
  • Батарея прибора: тип «Крона» ТУ 16 – 729.060 – 91.

Люксметр ТКА-ЛЮКСВо многих сферах рабочий процесс требует использования контрольно-измерительного оборудование, которое позволяет максимально быстро получить необходимые данные. К такому оборудованию относится люксметр ТКА-ЛЮКС, который популярен и востребован благодаря простому использованию и получению оперативных данных.

Его применяют для измерительных действий освещенности, которые могут создаваться искусственным или естественным источником. Световой поток может располагаться произвольно относительно устройства, но должен быть в видимой области спектра.

Конструкция и принцип работы Тка-Люкс

Работает устройство по следующему принципу, люксметр ТКА-ЛЮКС оснащается фотоприемным устройством, которое излучение преобразовывает в электрический сигнал, после чего он отображается в числовых значениях цифровой индикацией. Конструкция прибора следующая, в нее входит фотометрическая головка и блок, предназначенный для обработки сигнала, эти две составляющих соединяются между собой с помощью многожильного гибкого кабеля.

Для работы и измерительных действий не требуется специальных навыков и обучения. Перед тем как приступить к работе с прибором необходимо ознакомится с руководством по эксплуатации. В данном руководстве указанны технические параметры и принцип действия, также указаны методики проведения необходимых измерительных действий. Следует убедиться в исправности элементов питания до начала работы с ним. При необходимости замены элемента питания, во время включения прибора на индикаторе будет отображаться символ.

Наше предложение

У нас можно приобрести люксметры ТКА-ЛЮКС по самым низким ценам от производителя. Если при выборе контрольно-измерительного оборудования возникли вопросы, всегда можно обратиться к нашим консультантам. Наши специалисты помогут выбрать устройство исходя из эксплуатационных условий, поставленной задачи и требований клиента, такой выбор будет максимально эффективен и надежен.

Контакты

Решили приобрести анемометр по низкой цене, но все еще остались вопросы относительно характеристик товара, оплаты и доставки? Тогда обращайтесь к нам по тел. 8 800 500 78 54 (по РФ бесплатно)

Инструкция по работе с прибором ТКА ЛЮКС

1 ОПИСАНИЕ И РАБОТА ПРИБОРА ТКА ЛЮКС

1.1 Назначение

Прибор ТКА Люкс предназначен для измерения освещенности в видимой области спектра, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника, в лк.

Условия эксплуатации прибора ТКА Люкс:

  • температура окружающего воздуха от 0 °С до 40 °С;
  • относительная влажность окружающего воздуха до 85 % при температуре 25 °С;
  • атмосферное давление от 84,0 до 106,7 кПа.

1.2 Технические характеристики ТКА Люкс

1.2.1 Диапазон измерений освещенности от 1 до 200000 лк.

1.2.2 Пределы допускаемой основной относительной погреш- ности измерения освещенности ± 6 %.

1.2.3 Пределы допускаемой дополнительной относительной погрешности измерения освещенности, вызванные простран- ственной характеристикой фотометрической головки люксметра при углах 5, 15, 30, 60° соответственно ± 0,5; ± 1,0; ± 5,0; ± 15,0 %.

1.2.4 Пределы допускаемой дополнительной относительной погрешности измерения освещенности, вызванные изменением температуры окружающего воздуха, ± 3 % на каждые 10 °С.

1.2.5 Время непрерывной работы прибора не менее 8 ч.

1.2.6 Питание прибора – 9,0-2,0 В (батарея типа «Крона»).

1.2.7 Ток потребления не более 1,5 мА.

1.2.8 Габаритные размеры прибора, мм, не более: – измерительного блока — (155х77х40) мм; – фотометрической головки — (Ø36х22) мм.

1.2.9 Масса прибора с источником питания не более 0,45 кг.

1.2.10 Средняя наработка на отказ (при Р=0,8) не менее 2000 часов.

1.3 Состав

В состав прибора входят:

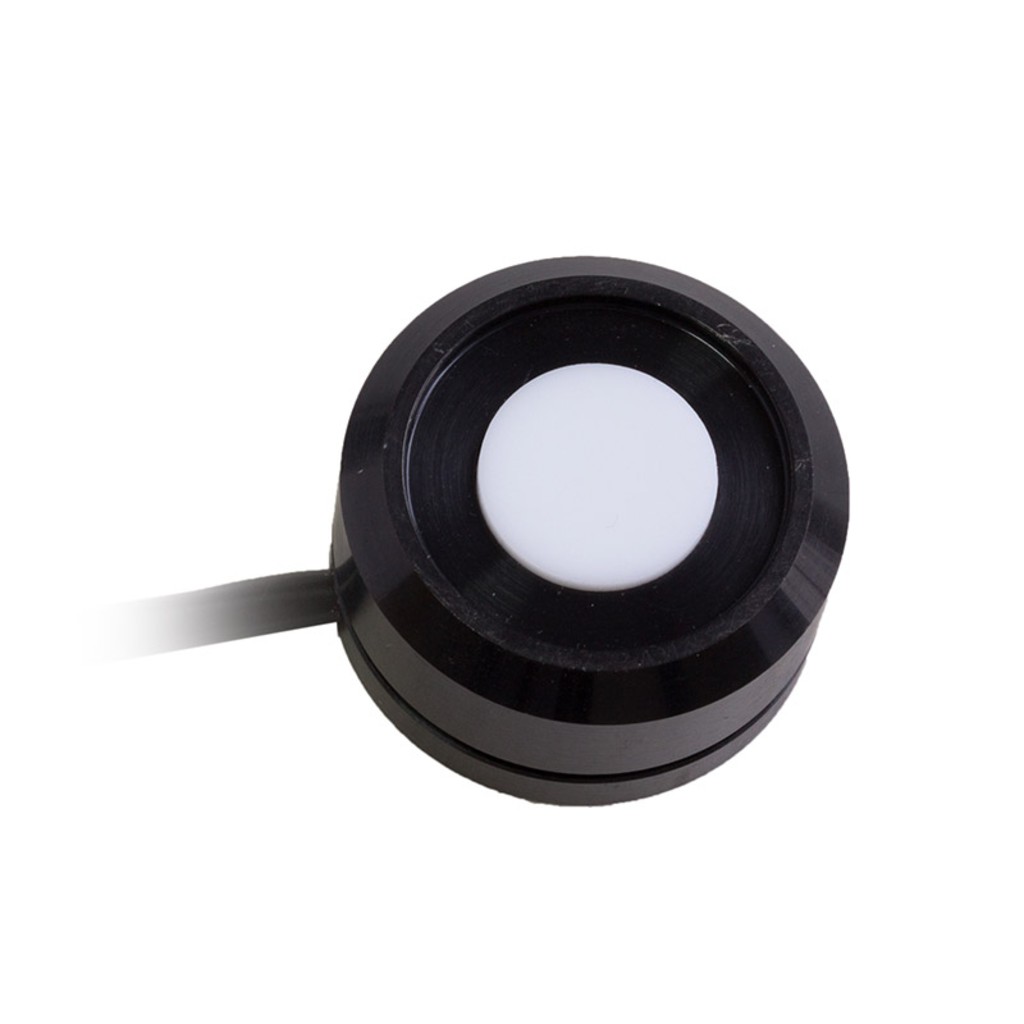

  • фотометрическая головка;
  • блок обработки сигнала.

1.4 Устройство и принцип работы ТКА Люкс

Принцип работы прибора заключается в преобразовании фотоприемным устройством излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещенности в лк.

Конструктивно прибор ТКА Люкс состоит из фотометрической головки и блока обработки сигналов, связанных между собой многожильным гибким кабелем (Рис.1).

Органы управления режимами работы (Рис.2) и жидкокристаллический индикатор расположены на блоке обработки сигналов. Отсчетным устройством прибора является жидкокристаллический индикатор, на табло которого при измерениях индицируются числа от 0 до 1999 с плавающей запятой.

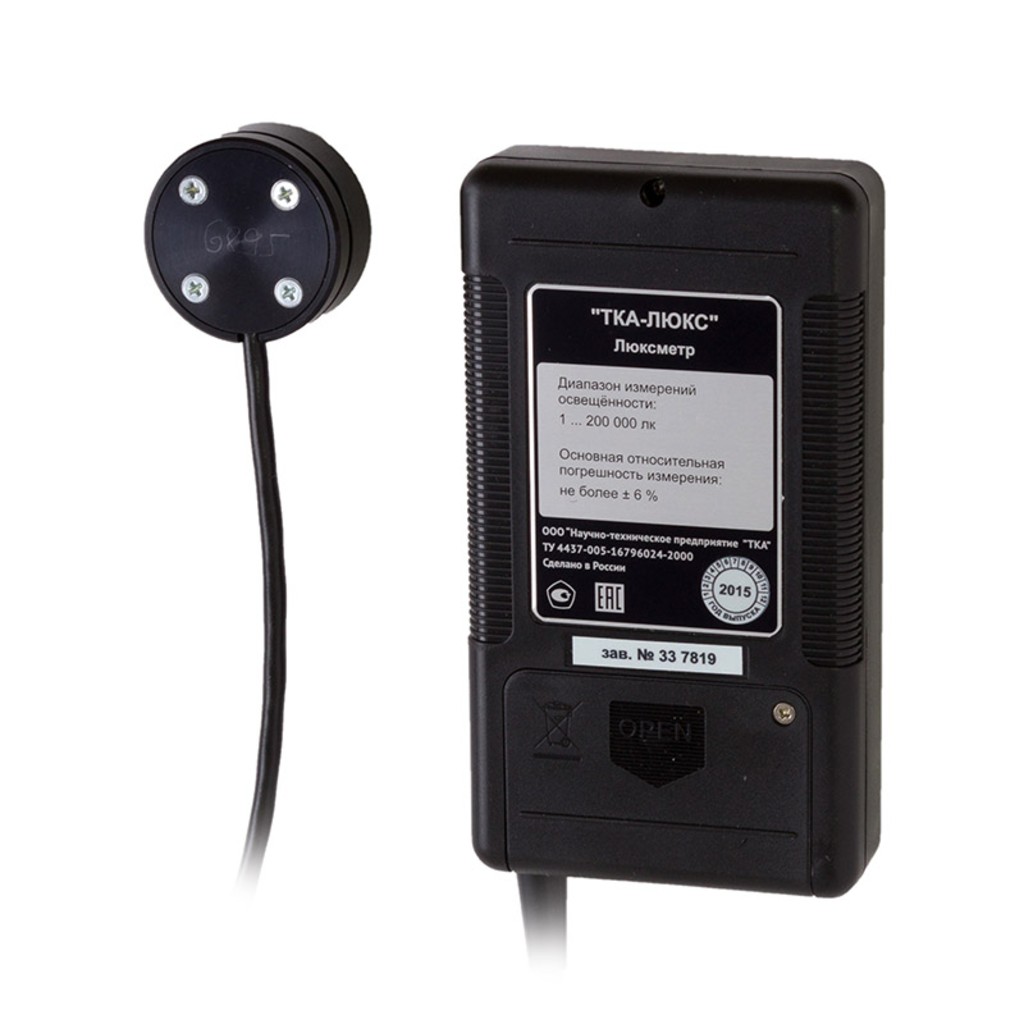

На задней стенке блока обработки сигналов расположена крышка батарейного отсека.

Пломба предприятия-изготовителя устанавливается под крышкой батарейного отсека.

ТКА-Люкс

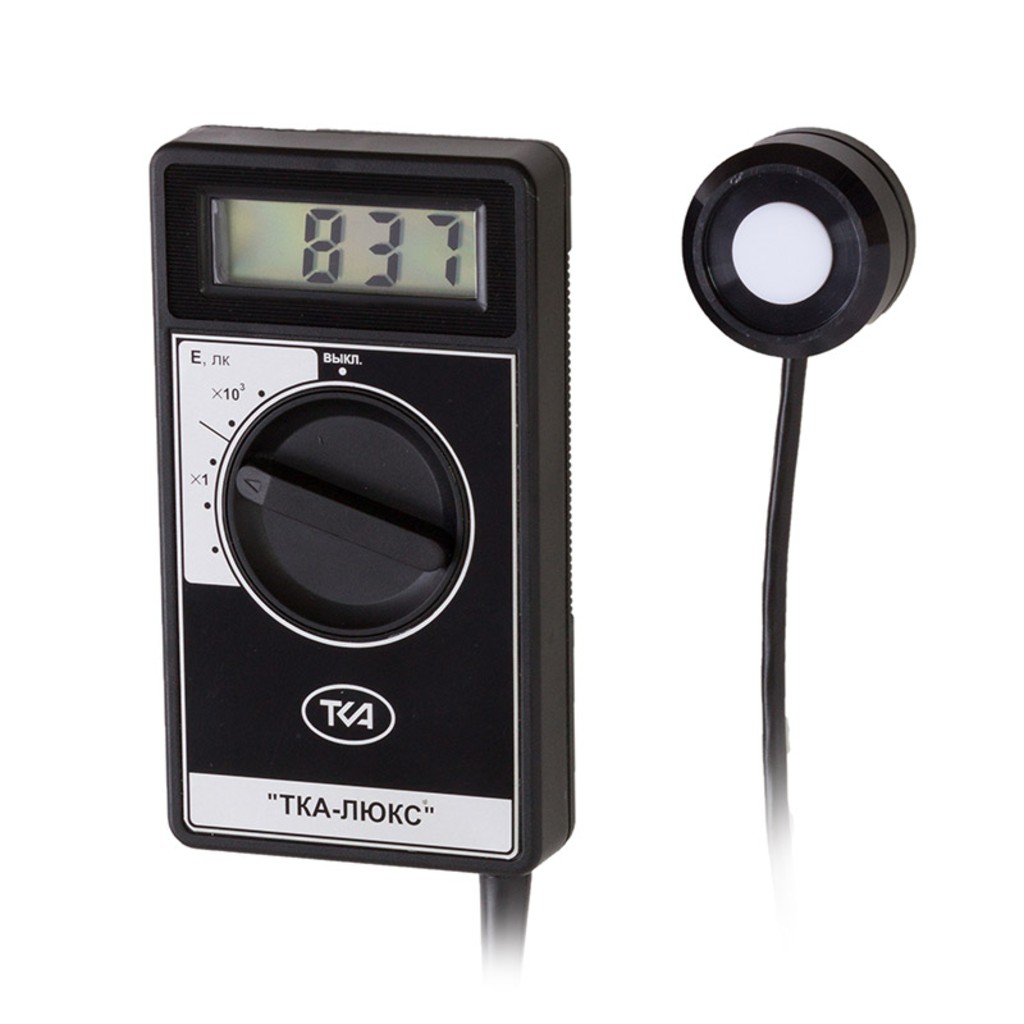

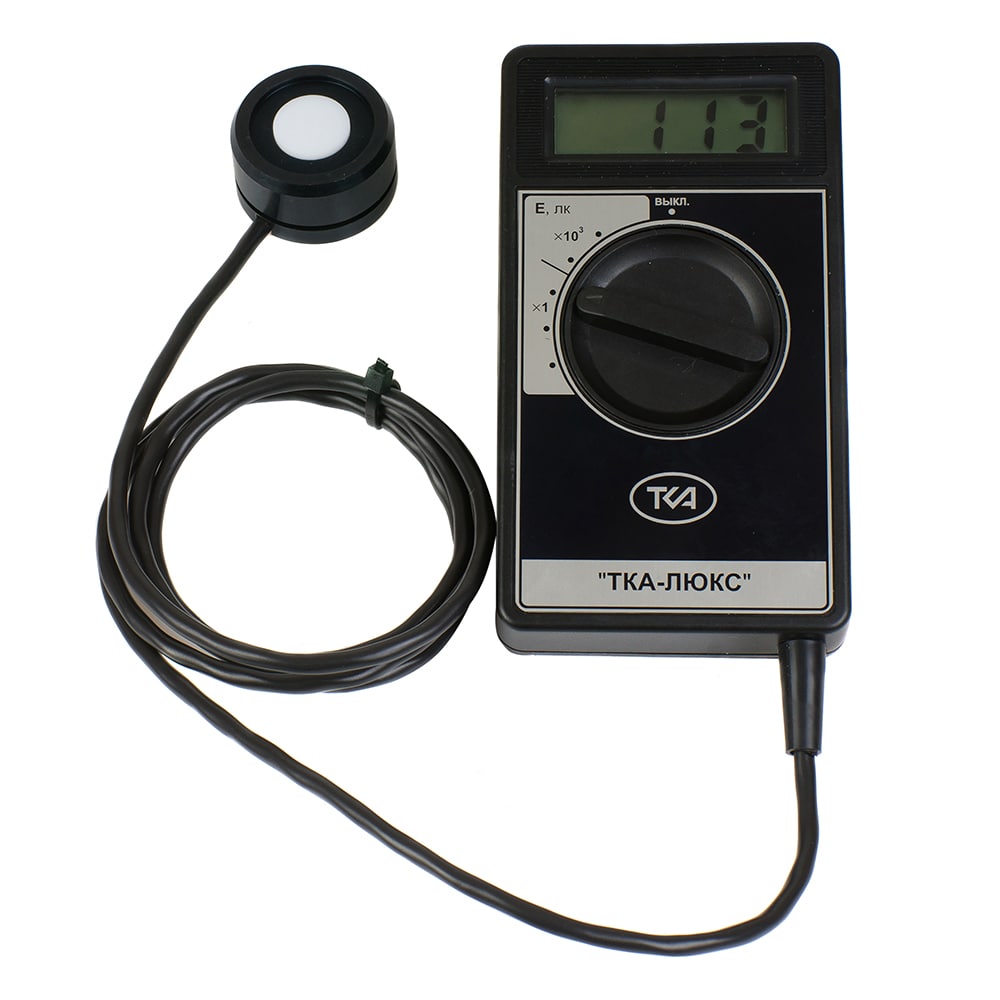

Рис.1 Внешний вид прибора “ТКА-Люкс”

1 – блок обработки сигналов

2 – фотометрическая головка

ТКА-Люкс

Рис.2 Поддиапазоны измерения освещенности

2 ПОРЯДОК РАБОТЫ С ПРИБОРОМ

2.1 Подготовка к работе

До начала работы с прибором внимательно ознакомтесь с назначением прибора, его техническими данными и характеристиками, устройством и принципом действия, а также с методикой проведения измерений.

Убедитесь в работоспособности элемента питания. Если при включении прибора в поле индикатора появится символ, индицирующий разряд батареи, то необходимо произвести замену элемента питания.

2.2 Порядок работы

2.2.1 Включите прибор, повернув переключатель диапазонов.

2.2.2 Определите значение темнового сигнала Етс, лк, при всех положениях переключателя, закрыв входное окно фотометрической головки, плотным ворсистым черным материалом.

Примечание: Измерение темнового тока актуально при работе в диапазонах “до 20,00 лк” и “20,0…200,0 лк”.

2.2.3 Расположите фотометрическую головку прибора параллельно плоскости измеряемого объекта. Проследите за тем, чтобы на окно фотоприемника не падала тень от оператора, производящего измерение, а также тень от временно находящихся посторонних предметов.

2.2.4 Считайте с цифрового индикатора измеренное значение освещенности Еизм., лк

2.2.5 Рассчитайте истинную освещенность Е, лк, по формуле: Е = Еизм. – Етс.

2.2.6 В случае появления на индикаторе символа « 1 . . . », означающего перегрузку по входному сигналу, переключите прибор на следующий диапазон измерения. 2.2.7 Выключите прибор, повернув переключатель в положение «ВЫКЛ».

2.3 Возможные неисправности и способы их устранения

ТКА-Люкс

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТКА ЛЮКС

3.1 Установка и замена элементов питания. Перед вводом прибора в эксплуатацию установите элемент питания (если этого не было сделано на предприятии- изготовителе), входящий в комплект поставки. Для этого необходимо открыть крышку батарейного отсека и установить элемент питания.

3.2 Не реже одного раза в год следует производить поверку прибора, при этом дата и место поверки должны быть проставлены в руководстве по эксплуатации прибора.

3.3 При пользовании прибором следует оберегать входное окно фотоприёмника от ударов и загрязнений, увеличивающих погрешность измерений. В случае загрязнения молочного стекла его следует промыть ватой или чистой тряпочкой, слегка смоченной спиртом.

3.4 Прибор подлежит ежегодной поверке согласно документа «Методика поверки», изложенного в приложении А.

4 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

4.1 Условия транспортирования в части механических воздействий должны быть средние (С) по ГОСТ 23170. При транспортировании самолетом приборы должны размещаться в отапливаемых герметизированных отсеках.

4.2 Условия транспортирования в части внешних климати- ческих воздействий должны быть не хуже: – температура окружающего воздуха от -50 до +50 °С – относительная влажность окружающей среды до 95 % при температуре 25 °С.

4.3 Приборы могут транспортироваться в транспортной таре изготовителя всеми видами транспорта, в соответствии с действующими на них правилами перевозки грузов.

4.4 Трюмы судов, кузова автомобилей и пр., используемые для перевозки приборов, практически не должны иметь следов цемента, угля, химикатов и т.д.

4.5 Климатические условия хранения приборов в транспортной таре должны быть аналогичны условиям транспортирования.

4.6 Условия хранение приборов в индивидуальной упаковке должны быть аналогичны условиям эксплуатации.

4.7 В помещении для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должны превышать содержание коррозионно-активных агентов для атмосферы типа 1 по ГОСТ 15150.

4.8 Приборы в упаковке должны храниться на стеллажах не более чем в пять рядов.

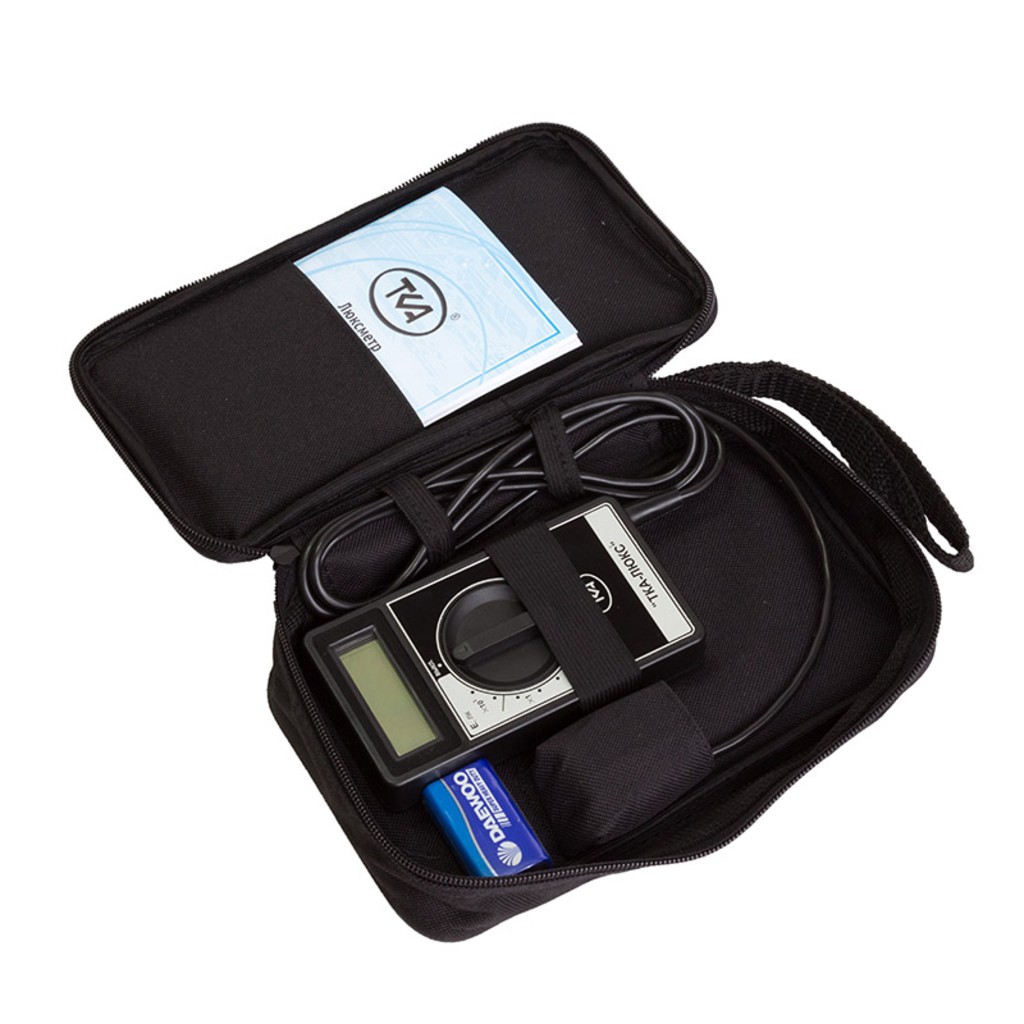

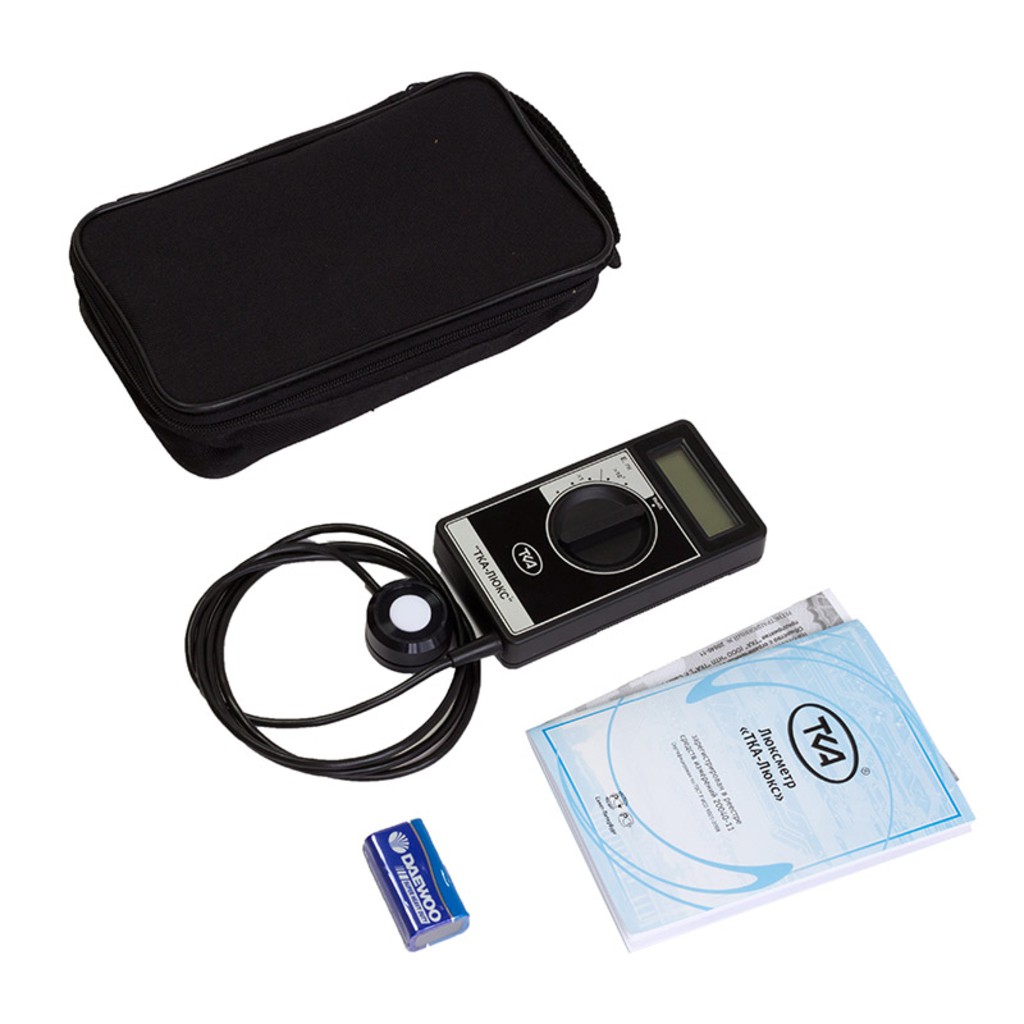

5 КОМПЛЕКТ ПОСТАВКИ ТКА ЛЮКС

Люксметр “ТКА-Люкс” ………………………………………………… 1 шт.

Батарея 6F22 (типоразмер “Крона” 9В) …………………………. 1 шт.

Руководство по эксплуатации ………………………………………. 1 экз.

Методика поверки ……………………………………………………….. 1 экз.

Сумка …………………………………………………………………………… 1 шт.

Индивидуальная потребительская тара …………………………. 1 шт.
