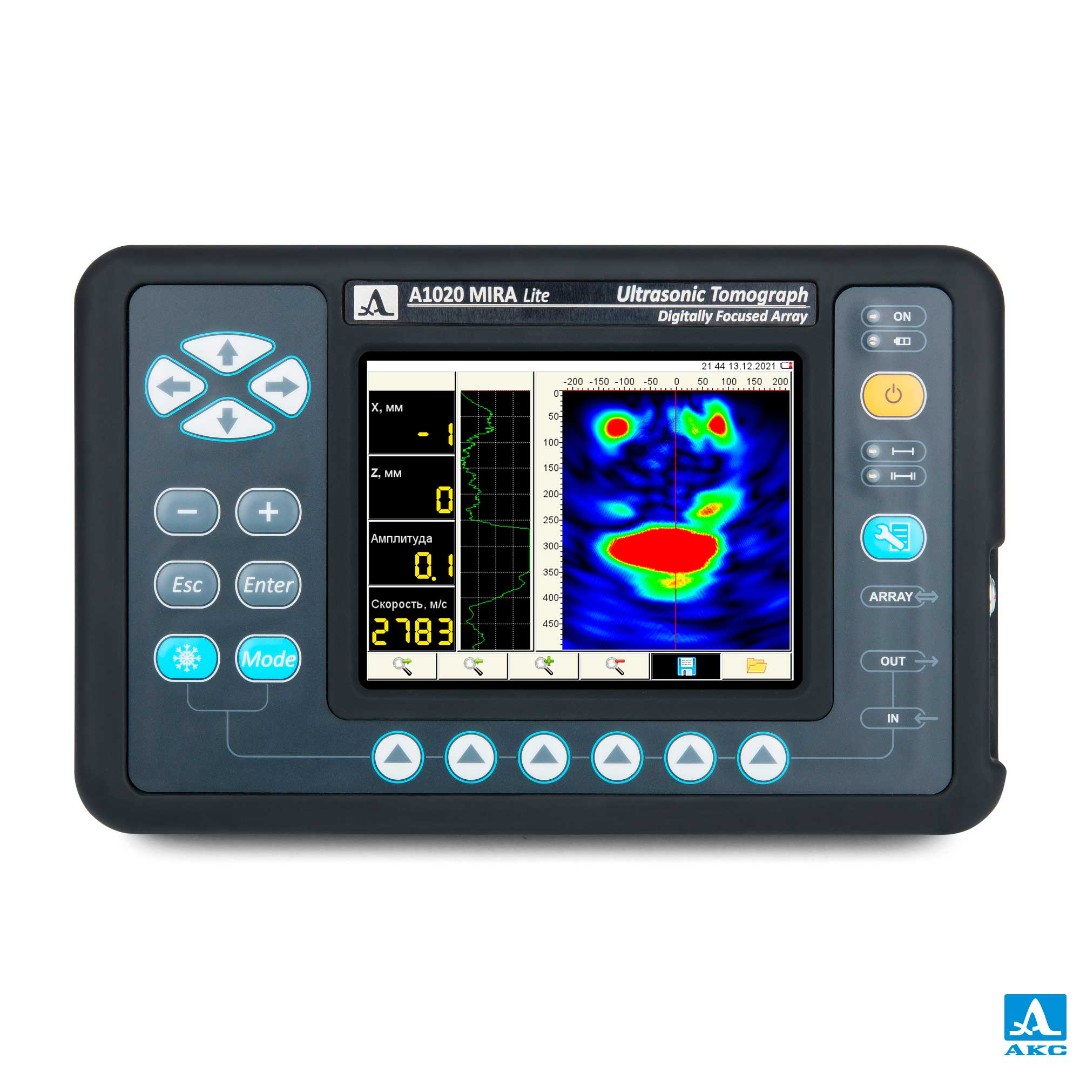

Низкочастотный ультразвуковой томограф A1020 MIRA Lite

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество элементов антенной решетки	32
  Скорость ультразвука	1 000 — 10 000 м/с
  Диапазон частот	10-100 кГц, 50, до 10 Гц
  Питание	Аккумулятор
  Напряжение, В	11.2
  Время непрерывной работы	10
  Диапазон рабочих температур	от – 10 до +50 ºC
  Диапазон измеряемых толщин	10 – 1000 мм
  Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина	±(0,05∙Н+10)
  Класс защиты	IP54
  Средний срок службы, не менее	5 лет
  Размеры обнаруживаемых несплошностей (сферический образ дефекта)	от Ø25 мм
  относительная влажность при температуре плюс 35 ºС, не выше	95%

• Описание

  Ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.

  Режимы работы. Томограф A1020 MIRA Lite имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

  Режим «ОБЗОР». Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

  Дополнительно в данном режиме возможно:

  • Автоматическое определение скорости распространения ультразвуковой волны.
  • Измерение координат и уровней образов в томограмме.
  • Измерение толщины объекта контроля.
  • Сохранение и просмотр В-Сканов.
  • Просмотр А-Сканов.

  Режим «КАРТА». Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля, перпендикулярных поверхности, при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

  Режим «НАСТРОЙКА». Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

• Применение

  • Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
  • Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
  • Исследование внутренней структуры колонн диаметром от 500 мм.
  • Контроль фундаментов и перекрытий в монолитных конструкциях.
  • Контроль объектов с криволинейными поверхностями.
  • Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
  • Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
  • Определение толщины защитного слоя и глубины залегания арматуры.
  • Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
  • Измерение толщины объекта контроля при одностороннем доступе.

• Особенности

  • Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
  • Улучшенная чувствительность в ближней зоне.
  • Точность измерений и чувствительность прибора к различным отражателям.
  • Размеры обнаруживаемых несплошностей:
    — от Ø10 мм — цилиндрический образ дефекта;
    — от Ø25 мм — сферический образ дефекта.
  • Малогабаритная антенная решетка для длительной работы на объекте.
  • Износостойкие СТК преобразователи с безжидкостным контактом.
  • Защита преобразователей от грязи и пыли благодаря мембране.
  • Чехол для крепления электронного блока на поясе оператора.

  3D программное обеспечение INTROVIEW.

  Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

  Режимы работы с 3D-изображением:

  • Изометрическая поверхность.
  • Текстурное отображение.
  • Максимальная проекция.
  • Режимы работы с 2D-изображением.
  • Панорамный B-, C-, В-Скан.
  • Плоскость сечения / объемный строб.
  • Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).

• Комплектация

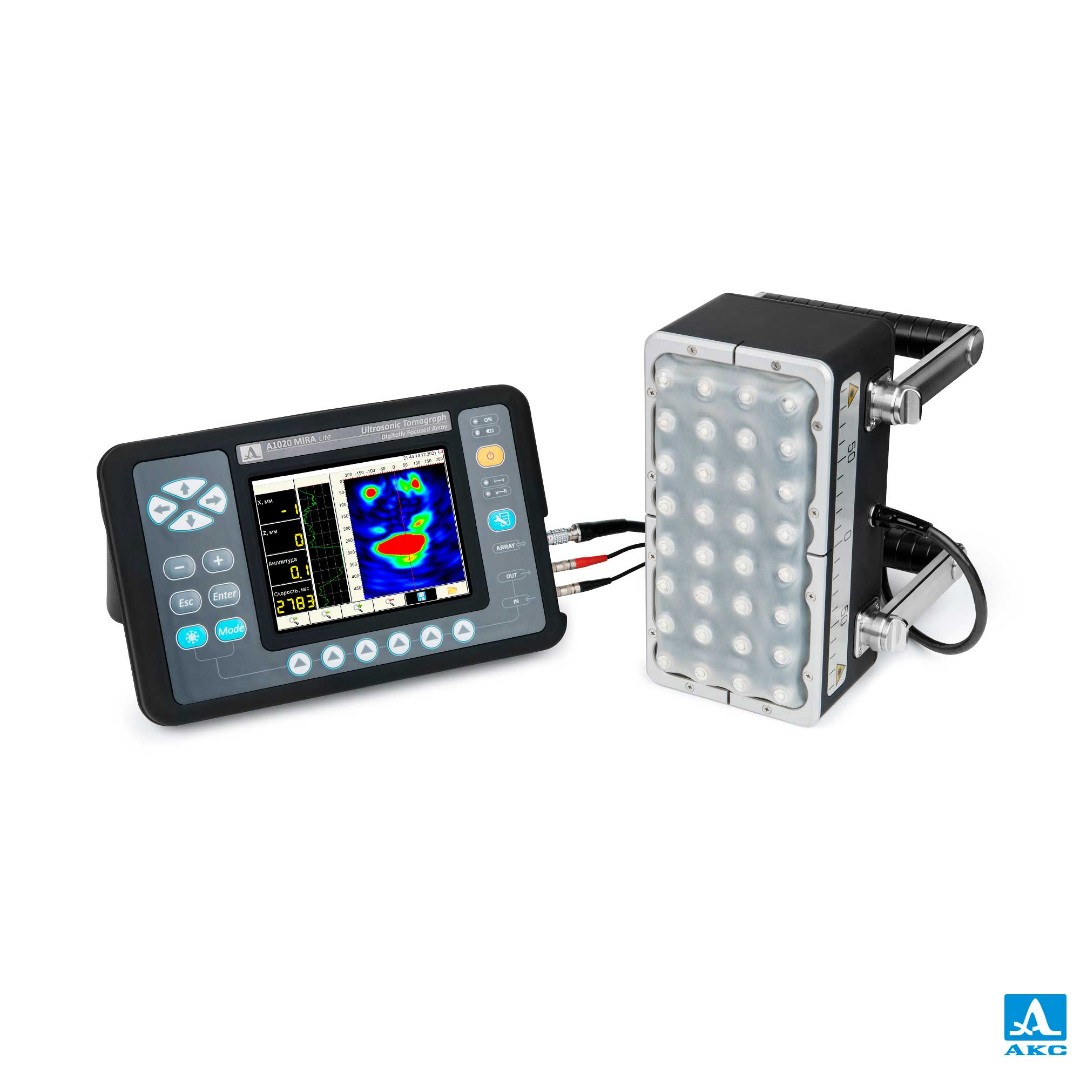

  • А1020 MIRA Lite — электронный блок ультразвукового томографа
  • Антенная решетка M4002 0.05A0R220Х110PS
  • Сетевой адаптер 220 В — 15 B
  • Кабель USB A- Micro B
  • Носитель с документацией и ПО
  • Проверочный образец
  • Чехол E14
  • Жесткий кейс

• Документы

  • Рекламный буклет

• Совместимость

  •

    Жесткий кейс М40

    48 000 ₽
  •

    Съемный аккумулятор LiPoL 8,0 Ач — 11,1 В

    35 000 ₽
  •

    Сетевой адаптер с кабелем 220В – 15В

    4 200 ₽
