Погружной электромагнитный расходомер Погружной (вставной) электромагнитный расходомер Streamlux MagFlow 2600

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	±1.0
  Диаметр, мм	200 — 1600
  Температура рабочей среды	0…+60, до +60
  Давление рабочей среды	0,6 — 1,6
  Материал электродов	Нержавеющая сталь 316L; Титановый сплав; Никелевый сплав Hastelloy В; Никелевый сплав Hastelloy C; Нержавеющая сталь с покрытием из карбида вольфрама
  Присоединение	С измерительной трубкой; Без измерительной трубки
  Степень защиты оболочки	IP68
  Питание	220 переменного тока, 50Гц, 24 постоянного тока
  Выходные сигналы	0,001…1000 (настраиваемый), 4…20 (HART), RS485 (MODBUS)
  Реестр СИ РФ	92963-24
  Реестр СИ Казахстана	KZ.02.03.024322-2025
  Материал зонда	Углеродная сталь; Нержавеющая сталь (304)
  Минимальный расход, м3/ч	5.66
  Температура окружающей среды, °C	-25…+60
  Влажность относительная, %	не более 85
  Архив (опция)	Ежечасно; Ежедневно; Ежемесячно
  Облачный сервис (опция)	Бесплатное ПО; Доступ к показателям расхода из любой точки мира

• Описание

  Электромагнитный расходомер вставного типа Streamlux MagFlow 2600 предназначен для учета расхода воды в напорных трубопроводах больших диаметров. Погружной расходомер может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки подачи воды. При необходимости прибор можно снять для периодической поверки, очистки или переноса на другую точку контроля расхода.

  Измеряемые жидкости.

  • Чистая вода
  • Речная вода
  • Подготовленная вода
  • Морская вода
  • Пластовые воды

  Для промышленных предприятий предлагается исполнение расходомера с электродами из титана, хастеллоя и карбида вольфрама.

  Вставной расходомер MagFlow 2600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART и подключается к системам диспетчеризации. При отсутствии источника питания на 220 или 24 вольта может использоваться модель Streamlux MagFlow 1600 со встроенной батареей.

  Быстрый монтаж.

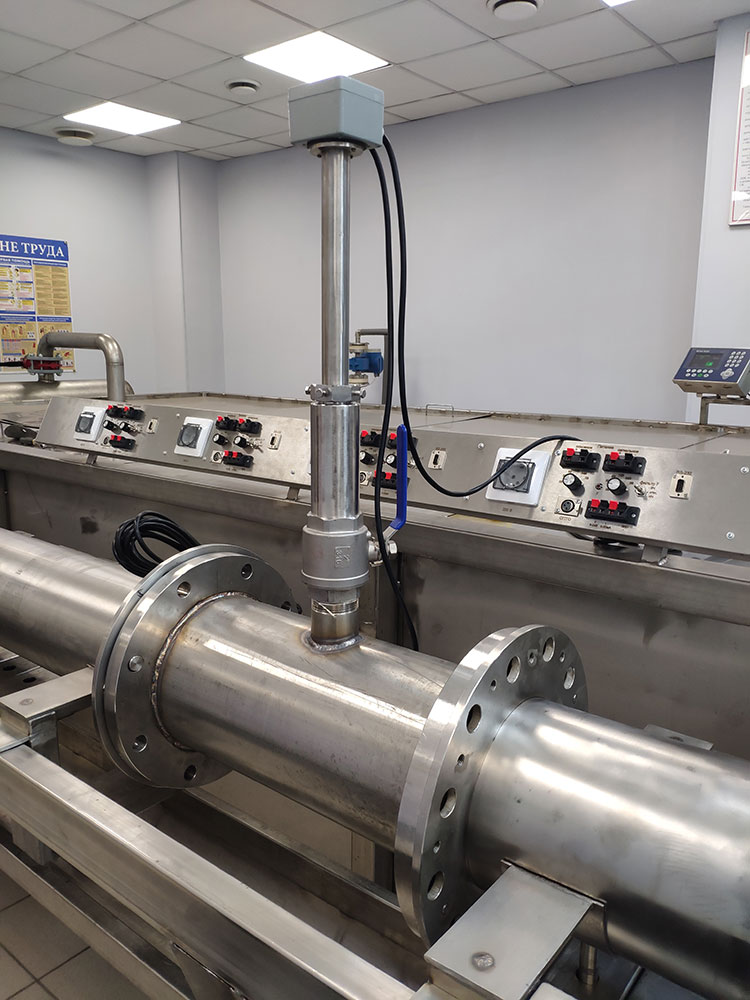

  Расходомеры MagFlow 2600 монтируют под давлением и без остановки потока.

  Для монтажа на стальной трубе сначала приваривают бобышку с резьбой 2″, которая входит в комплект поставки прибора. Затем на резьбу наворачивают шаровой кран, также входящий в комплект.

  Специальная фреза со сменной коронкой прикручивается изнутри к шаровому крану и погружается внутрь до касания со стенкой трубопровода. После сверления отверстия фрезу поднимают, а шаровой кран перекрывают.

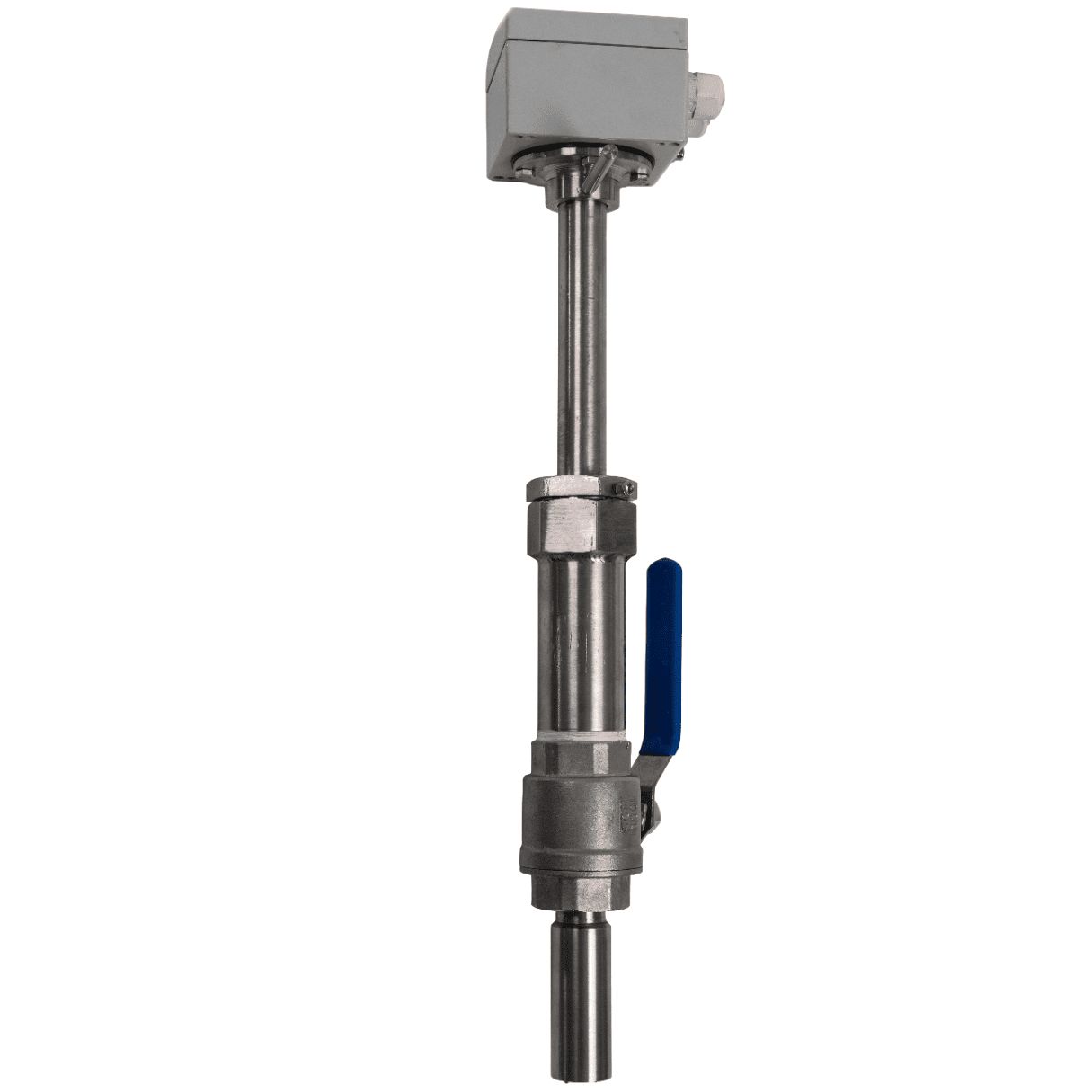

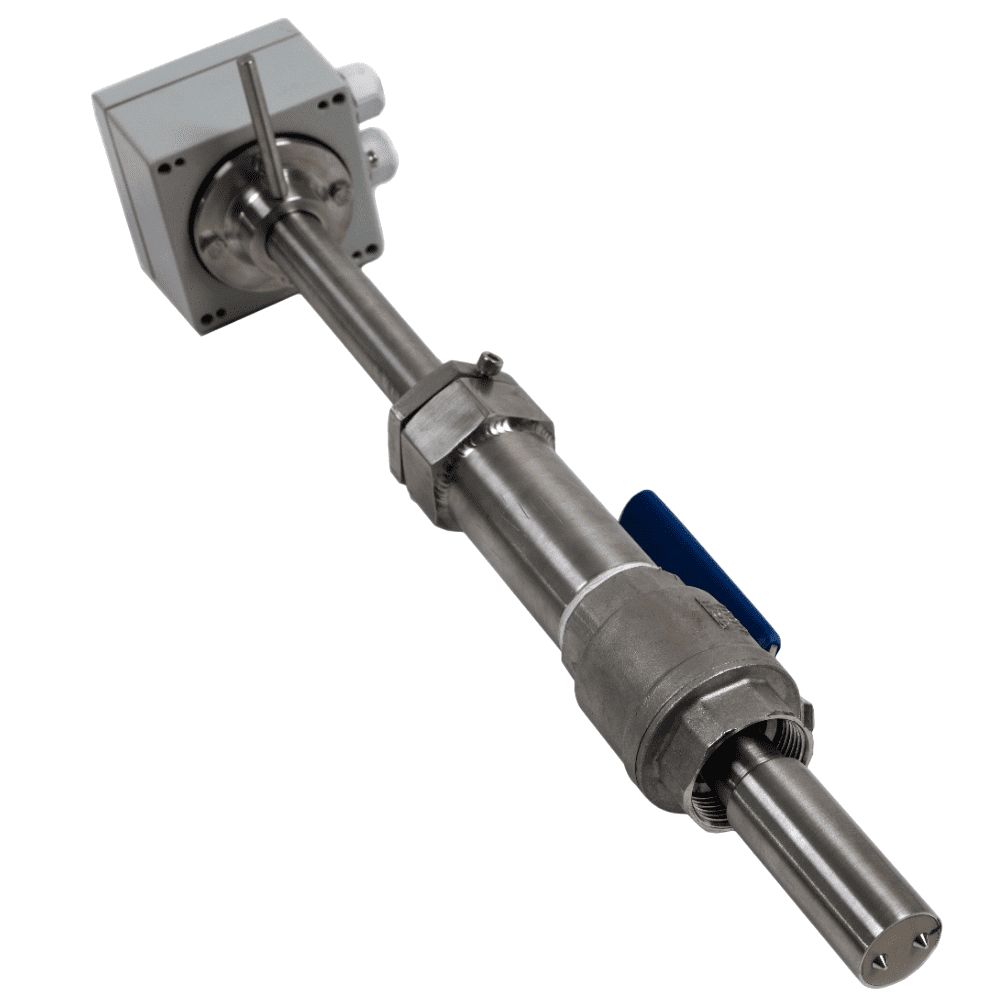

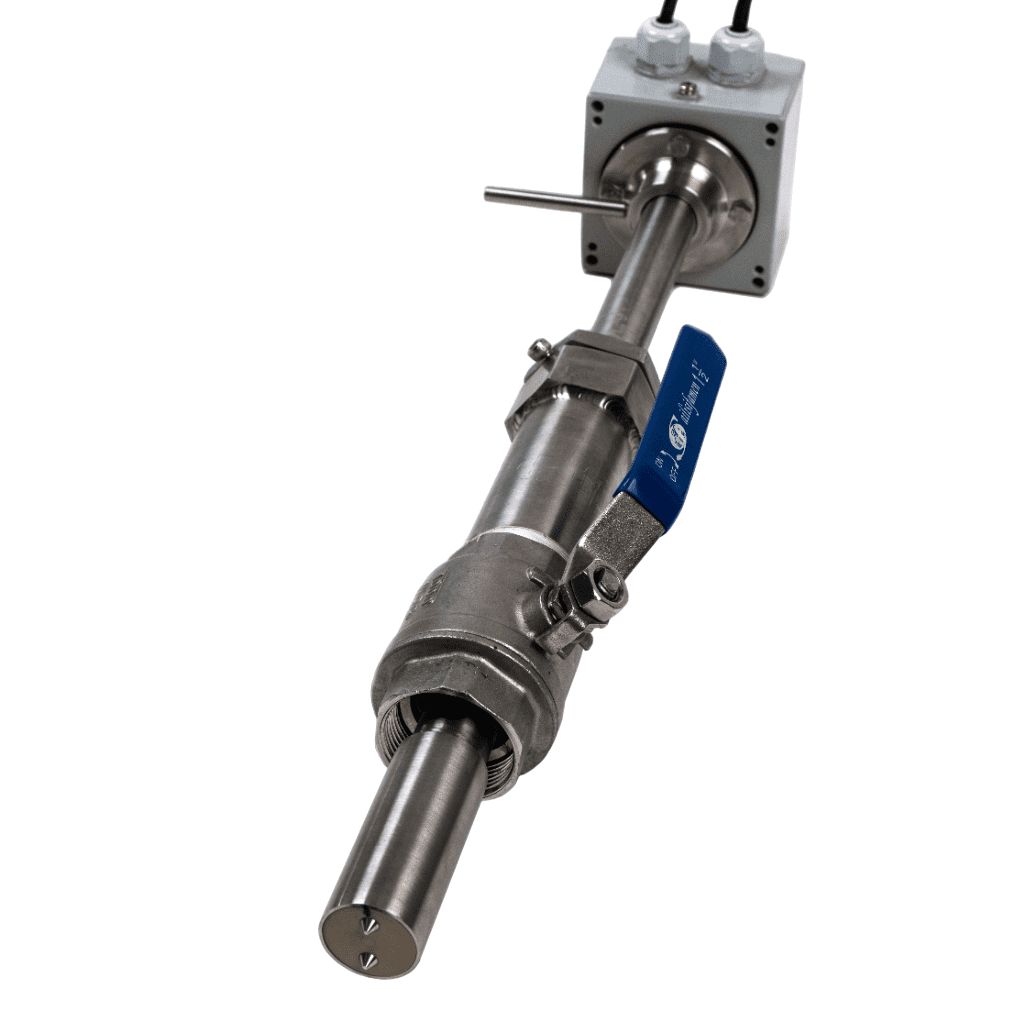

  После этого фрезу отсоединяют и приворачивают к шаровому крану шток расходомера MagFlow 2600. Расходомер погружают через шаровой кран в трубопровод на глубину согласно руководству по эксплуатации, ориентируют по направлению потока и фиксируют контргайкой.

  Монтаж на неметаллических трубах.

  Монтаж аналогичен установке на стальной трубе, но вместо приварной бобышки требуется седельный отвод для фиксации резьбового соединения на поверхности трубопровода. Также необходим редукционный ниппель для установки шарового крана на отвод.

  Принцип работы. Вставной расходомер MagFlow 2600 работает по принципу закона индукции Фарадея.

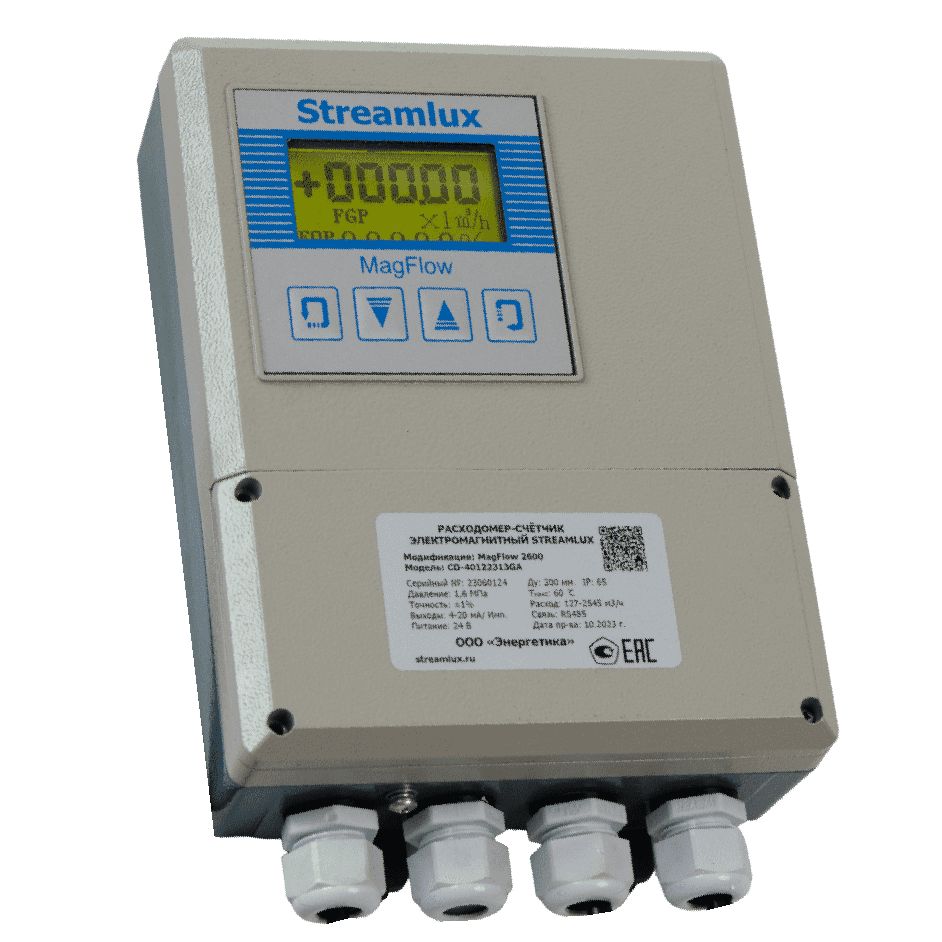

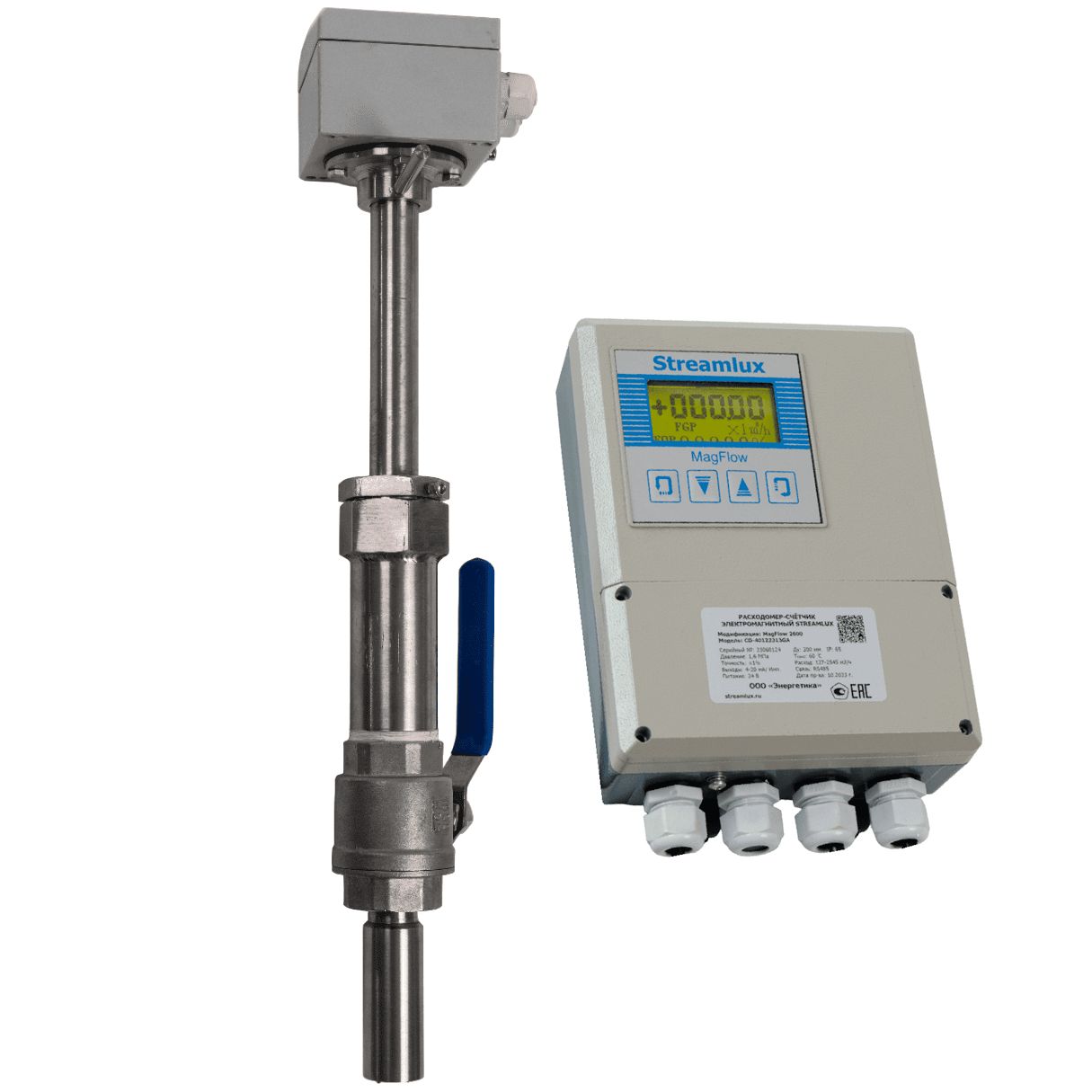

  Погружной расходомер состоит из электромагнитного измерительного датчика на конце монтажного стержня и вторичного преобразователя. Катушка возбуждения внутри стержня создает магнитное поле вокруг датчика. Жидкость, протекающая перпендикулярно магнитным линиям поля, создает индуцированную электродвижущую силу на электродах погружного датчика, соприкасающихся с жидкостью.

  E = B·L·V

  В формуле: E — индуцированная электродвижущая сила; B — напряженность магнитного поля; L — расстояние между электродами; V — скорость потока, проходящего через датчик.

  Рассчитав скорость потока и зная внутренний диаметр трубы, прибор определяет значение расхода. Более подробно алгоритм работы и порядок монтажа приведены в руководстве по эксплуатации погружного расходомера MagFlow 2600.
