Рентгенолюминесцентный сепаратор ЛС-50-05

В наличии

Рентгенолюминесцентный сепаратор ЛС-50-05 предназначен для обогащения мокрой руды и доводки алмазосодержащего концентрата крупностью от 5 до 50 мм.

Сепаратор использует различие люминесцентных свойств алмазов и сопутствующих минералов; производительность достигает 30 т/ч, извлечение — не менее 98%.

Задать вопрос
Поделиться

Технические характеристики

Класс крупности, мм	-10 +5, -20 +10, -50 +20
Производительность, т/ч	20, 30, 9
Выход на 1 отсечку, кг	0.1, 0.3, 0.7
Извлечение, не менее, %	98
Тип материала	мокрый
Подача материала	гравитационный и вибропитатель
Транспортный канал	1, 2, 4
Рентгеновская трубка	2
Фотоприёмное устройство	8
Мощность, Вт	6
Расход воды технического качества, л/мин	20
Расход питьевой воды, л/мин	12
Расход сжатого воздуха, л	0.92
Расход сжатого воздуха, л/мин	50

Описание
Сепаратор ЛС-50-05 предназначен для обогащения мокрой исходной руды и доводки алмазосодержащего концентрата крупностью -50 +5 мм.

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов.

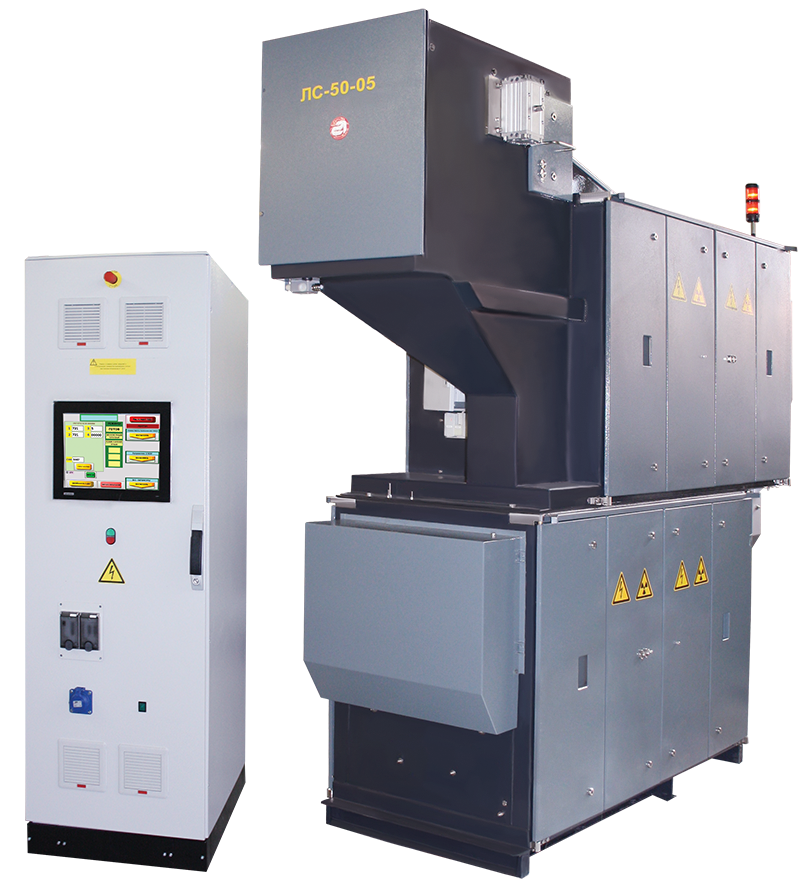

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Опции. Имитаторы предназначены для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

Опциональный комплект доработки сепаратора. Опциональный комплект доработки сепаратора (ОКДС) предназначен для обеспечения регистрации алмазов типа 2а, обладающих аномальной кинетикой люминесценции по сравнению с преобладающими в питании сепаратора алмазами типа 1а. ОКДС устанавливается на сепаратор, находящийся в эксплуатации, без изменения существующих металлоконструкций креплений сепаратора, подключений к электро-, водо-, пневмоснабжениям, вентиляции и кондиционированию воздуха, сетям автоматизации. Комплект доработки позволяет расширить зону регистрации сепаратора. Это необходимо для более длительной накачки, что повышает чувствительность регистрации алмазов, люминесценция которых разгорается при более длительном возбуждении.

Контейнерное исполнение. Сепаратор и комплексное периферийное оборудование поставляются в составе контейнерной установки. Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав контейнерной установки.
- Цельносварной металлический корпус
- Система электроснабжения
- Система поддержания микроклимата
- Система охранно-пожарной сигнализации и автоматического пожаротушения
- Система освещения
- Система водяного охлаждения
- Система подачи воздуха
- Бункер подачи руды
Интеграция с АСУ ТП. Сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU. Возможна дополнительная установка предварительно настроенного конвертера для работы в сетях ProfiNet и поддержки протокола Modbus TCP.

Оснащение дополнительной футеровкой. Дооснащение сепараторов износостойкой футеровкой позволяет защитить внутренние элементы сортировочной машины от механических повреждений и увеличить их срок службы. Футеровка изготавливается из сверхвысокомолекулярного полиэтилена или алюмооксидной керамики; тип материала зависит от зоны нанесения.

Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров. Она позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по каналу RS232 и отображает ее на экране.

Каждая строка таблицы соответствует одному сигналу люминесценции минерала в одном канале, ей присваивается определенный порядковый номер. Под этим же номером сохраняется изображение сигнала люминесценции.
