Тепловизор инфракрасный измерительный В7-522 с поверкой (матрица детектора 200*150, температура: -40…+300)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество пикселей матрицы детектора	200х150
  Диапазон температуры	от -40 до +300 °С
  Погрешность измерения температуры, °С	не более ±2 °С (для диапазона от -10 до +100 °С, для других – выше)
  Порог температурной чувствительности	0.065
  Спектральный диапазон, нм	от 8 до 14 мкм
  Углы поля зрения	26.0, 35.0
  Пространственное разрешение	3.05
  Коэффициент излучательной способности	от 0,01 до 1,00
  Диагональ дисплея	2.8
  Время непрерывной работы	не менее 2…3 ч
  Количество цветовых палитр	9
  Карта памяти в комплекте	TF-карта 16Гб
  Защита от падений	с высоты 2 м
  Назначение	Бесконтактные измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению и визуализация этого распределения на дисплее тепловизора.

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Тепловизоры инфракрасные измерительные В7-522 предназначены для термографии в различных отраслях промышленности и бытового применения.

  Метрологическая информация.

  Назначение средства измерений.

  Тепловизоры инфракрасные B7 предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

  Бесконтактная и моментальная технология обнаружения инфракрасного теплового изображения применяется в различных областях:

  • Автомобильная, нефтехимическая, машиностроительная, металлургическая и угольная промышленность — инспекция изделий при техническом контроле.
  • Электроэнергетика — обнаружение высоких напряжений и электрического тока при контроле силового оборудования и трансформаторных линий.
  • Пожарная безопасность и ЧС — поиск скрытых источников горения, мест тления и людей.
  • Строительная отрасль — энергоаудит, локализация систем водоснабжения и отопления, мест утечки воды и тепла, в том числе для систем тёплого пола, радиаторов отопления и водонагревателей.
  • Поиск мелких животных в зданиях, в том числе контроль термитов.

  Описание средства измерений.

  Принцип действия тепловизоров основан на преобразовании теплового излучения исследуемого объекта, передаваемого через оптическую систему на приёмник, в цифровой сигнал и отображении его в виде термограммы на дисплее. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают её распределение на поверхности объекта или на границе разделения различных сред.

  Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

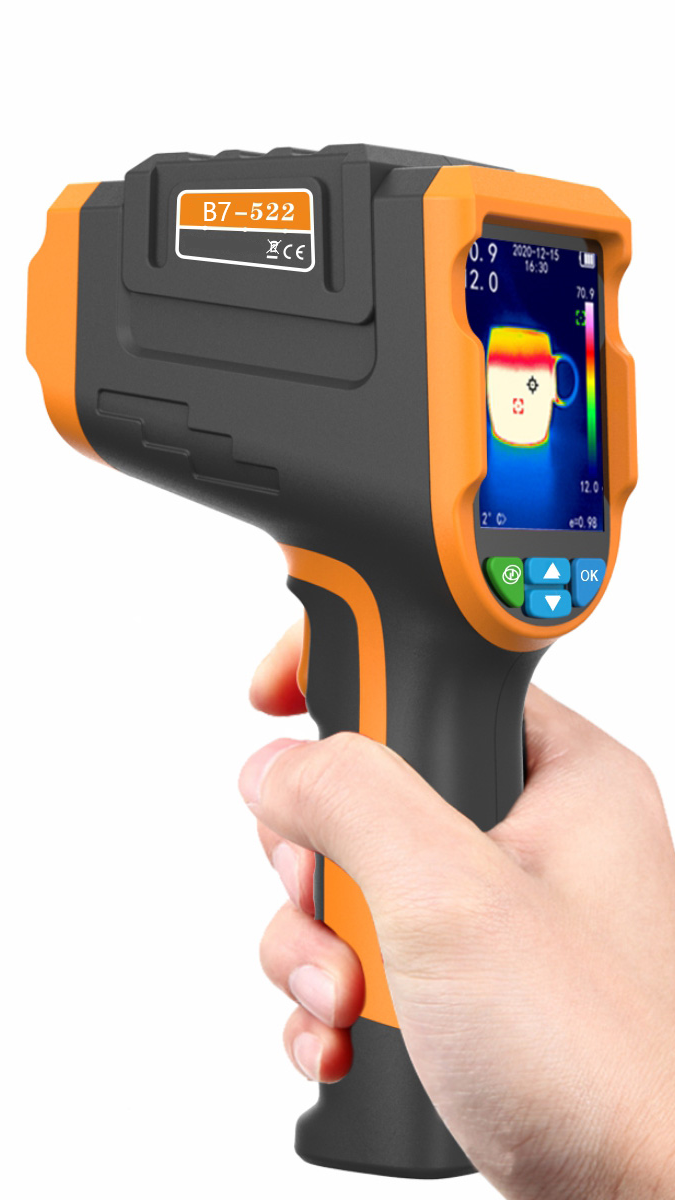

  Тепловизоры инфракрасные B7 конструктивно выполнены в пластиковом корпусе. На лицевой стороне находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, фонарь (только для моделей B7-TB3160, B7-TB3220, B7-ТВ3320) и затвор камеры. На боковой части корпуса моделей B7-522 и B7-523 расположены разъёмы для карты памяти и USB. На верхней части корпуса моделей B7-TB3160, B7-TB3220 и B7-ТВ3320 расположен USB-разъём.

  Внутреннее программное обеспечение позволяет определять максимальную, минимальную и среднюю температуру, а также температуру в любой точке теплового изображения объекта. Измерительная информация может быть записана на съёмную карту памяти типа microSD (для моделей B7-522 и B7-523) или передана посредством прямого подключения к USB-порту.

  Тепловизор оснащён двумя камерами: для инфракрасного теплового излучения и обычной видеокамерой. Программное обеспечение создаёт режим слияния изображений с двух камер в реальном времени: совмещение термограммы с видимым изображением.

  Цветовая гамма корпуса тепловизоров может быть изменена по решению изготовителя.

  Матрица детектора в пикселях.

  Детектор тепловизора фиксирует точки изображения (пиксели), которые упорядочиваются в виде термограммы в сенсорной матрице. Сенсорная матрица размером 160 × 120 пикселей фиксирует 19 200 пикселей, что соответствует 19 200 измеренным значениям температуры. Тепловизор с детектором 320 × 240 пикселей позволяет получить в четыре раза больше измеренных значений, чем тепловизор с детектором 160 × 120 пикселей. Чем больше размер детектора, тем лучше тепловизор может измерять небольшие объекты с большого расстояния и получать резкие изображения.

  Излучение, отражение, пропускание.

  Коэффициент излучательной способности (эмиссии) — мера способности материала испускать инфракрасное излучение. Коэффициент излучения бетона равен 0,93. Объекты с коэффициентом излучения 0,8 и выше считаются хорошо подходящими для термографии. Величину коэффициента излучения можно задать в тепловизоре.

  Коэффициент отражения — мера способности материала отражать инфракрасное излучение. Гладкие отполированные поверхности обычно отражают сильнее, чем грубые и матовые поверхности из того же материала. Бетон отражает 7 % окружающего инфракрасного излучения. При измерении объектов с низким коэффициентом излучения необходимо учитывать отражённую температуру. Фактор компенсации в тепловизоре позволяет рассчитать коэффициент отражения и повысить точность измерения; эту величину можно задать в тепловизоре.

  Коэффициент пропускания — мера способности материала пропускать инфракрасное излучение. Большинство материалов не пропускают длинноволновое инфракрасное излучение, поэтому коэффициент пропускания обычно можно не принимать во внимание.

  Порог температурной чувствительности.

  Температурная чувствительность (эквивалентная шуму разность температур, NETD) определяет минимальную разность температур, которую может отображать тепловизор. Величина обычно указывается в милликельвинах (мК). Например, значение 120 мК означает, что тепловизор может фиксировать разность температур от 120 мК (0,12 °C).

  Углы поля зрения (FOV).

  Поле зрения определяет область видимости тепловизора, выражается в градусах и зависит от размера детектора и объектива.

  Пространственное разрешение (IFOV).

  IFOVgeo измеряется в миллирадианах (мрад) и означает наименьший объект, который может быть показан одним пикселем на дисплее тепловизора при съёмке с определённого расстояния. На расстоянии 1 м от объекта детектор размером 160 × 120 пикселей с полем зрения FOV 31° имеет IFOVgeo 3,4 мрад; в этом случае один пиксель показывает точку измерения с длиной кромки 3,4 мм.

  Примеры вычислений: при расстоянии 2 м, детекторе 160 × 120 и поле зрения 31° точка измерения составляет 6,8 мм (3,4 мрад × 2); при расстоянии 5 м — 17 мм (3,4 мрад × 5).

  IFOVgeo — теоретическая величина. IFOVmeas — наименьший реальный объект, который можно измерить. Эмпирическое правило: IFOVmeas = IFOVgeo × 3. Например, 3,4 мрад × 3 = 10,2 мм; с расстояния 1 м можно точно измерить объекты размером от 10,2 мм. Если объект меньше IFOVgeo, измерение будет неточным. Рекомендуется сократить расстояние, выбрать другой объектив или использовать тепловизор с лучшим IFOVgeo.

• Особенности

  • Матрица детектора: 200 × 150 пикселей.
  • Диапазон измерений температуры от −40 до +300 °С; погрешность измерений не более ±2 °С для диапазона от −10 до +100 °С, для других диапазонов — выше. Порог температурной чувствительности (NETD) ≤0,065 °С; спектральный диапазон от 8 до 14 мкм; угол поля зрения (FOV) 35,0° × 26,0°; пространственное разрешение 3,05 мрад (IFOV — величина наименьшего объекта, который можно распознать с расстояния 1 м). Коэффициент излучательной способности изменяется от 0,01 до 1,00 и настраивается пользователем.
  • LED-дисплей диагональю 2,8″ с матрицей 200 × 150 пикселей отображает температуру центральной точки указателя, точки MAX и MIN температуры в поле зрения, цветовой код температуры, уровень заряда, сигнал тревоги, текущие дату и время, единицы измерения.
  • Пользователь может программировать уровни MAX и MIN порога тревоги для допустимых значений температуры.
  • Доступен выбор шкалы измерения температуры: °С, °F или °K.
  • Цифровая камера сохраняет визуальное изображение вместе с термограммой.
  • Доступны 9 цветовых палитр: «Белый горячий», «Чёрный горячий», «Радуга 1», «Радуга 2», «Фиолетовый», «Оранжевый», «Железный серый», «Высокотемпературный высококонтрастный», «Высокая и низкая температура высококонтрастный».
  • Настраиваемые режимы дисплея: инфракрасный режим, обнаружение инфракрасного края, режим двойного слияния изображений.
  • Интерфейс предусматривает минимум управляющих клавиш. Указаны совместимость с Windows и Mac и принцип Plug & Play.
  • Слот для SD-карт; TF-карта 16 ГБ указана в комплекте. Карта используется как дополнительная память и для передачи фото и видеоизображений на ПК.
  • Калибровка тепловизора соответствует требованиям стандарта GB/T2900.90-201.
  • Предусмотрены автоматическое отключение и настройка интервалов отключения и затвора.
  • Встроенный перезаряжаемый аккумулятор обеспечивает работу не менее 2…3 ч.
  • Защита от падений с высоты 2 м.
  • В коробке для хранения с крышкой на магнитах находится переносной кейс с ручкой для ношения на запястье или крепления на поясном ремне, зарядное устройство и USB-кабель для связи с ПК.
