Успех АГ-309.30Н — трассоискатель

В наличии

Трассоискательный комплект предназначен для поиска подземных коммуникаций, определения глубины их залегания и обнаружения неисправностей кабельных линий. Приемник рассчитывает глубину до 10 м, а генератор обеспечивает трассировку на расстоянии до 5 км и выходную мощность до 60 Вт.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 8…40 кГц
Питание	4 элемента LiFePO4 26700 3,2В последовательно, 4…7 В (4 элемента тип «С»), максимально допустимое напряжение 15, минимально допустимое напряжение 10, например, аккумуляторы автомобильные «12 В», напряжение 10…15 В, мощность ≥ 80 Вт
Время непрерывной работы	1.2, 20, 5
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое — для 2D отображения «Трасса»; полуавтоматическое или ручное (по выбору) — для «Графиков»; автоматическое или ручное (по выбору) — для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0…10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54, IP65
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% — «кГц», «антенные» режимы	8192 / 32768 для «LC» или 8192 для «АН»
Режимы работы «антенные»	встроенная передающая антенна «LC»; внешняя индукционная передающая антенна «АН»
Режимы модуляции	прерывистый «ПР» (кратковременные посылки синусоидального сигнала); длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Выходной ток при ручном повышении	≥ 5 — при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 — при частоте 32768 Гц
Выходной ток при автоматическом согласовании с внешней нагрузкой	≥ 0,1 А
Максимальное выходное напряжение	≥ 48 — в двухчастотном режиме модуляции «2F»; 60 — в других режимах
Максимальная выходная мощность	≥ 30 — в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом; 60 — в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
Устройство зарядное	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Время работы от внешнего источника питания	полностью определяется его свойствами; при питании от сети время работы не ограничено
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе; через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А; ручное после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC»; бесконтактное подключение с внешней индукционной передающей антенной «АН»; бесконтактное подключение с индукционными передающими клещами
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Цифровой индикатор	отображает значения параметров и режимов, а также реализует «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60

Описание

Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Прибор также позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.

В комплект входит приемник-моноблок с ЖК-дисплеем, на котором отображается трасса. Приемник автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии.

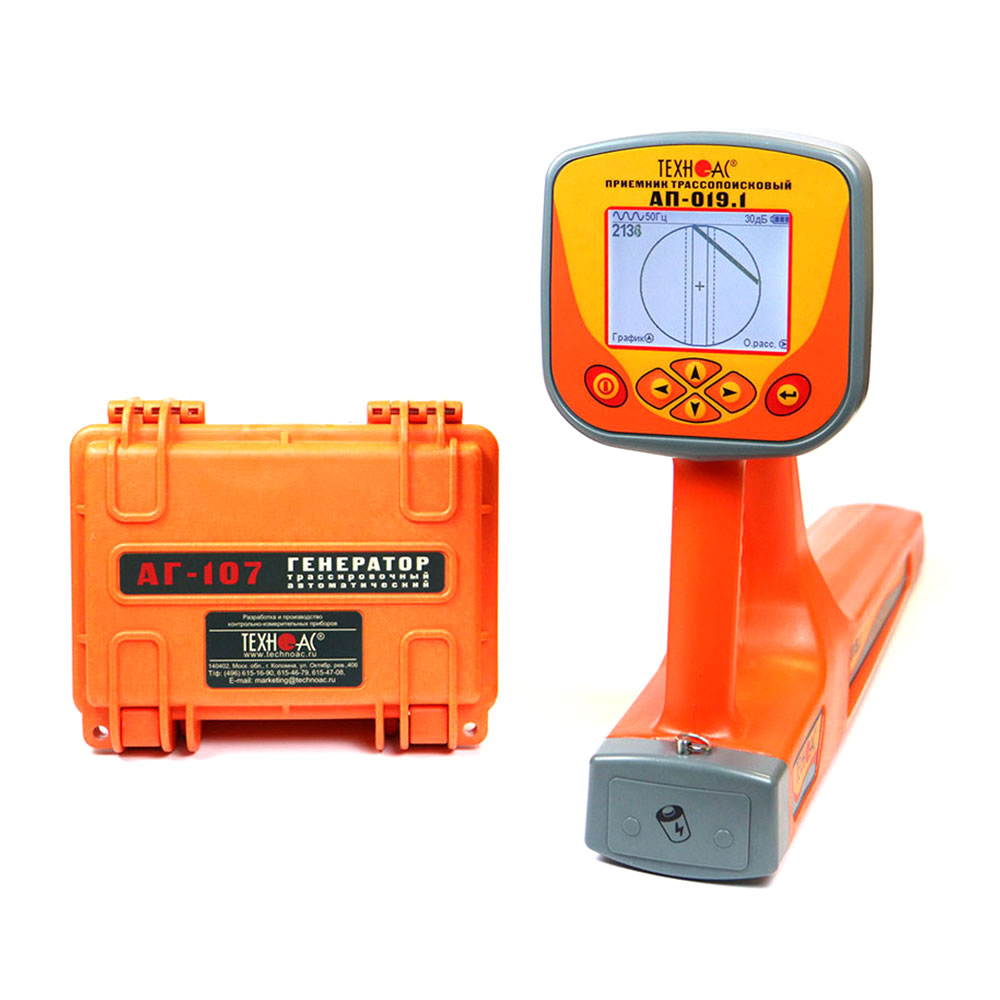

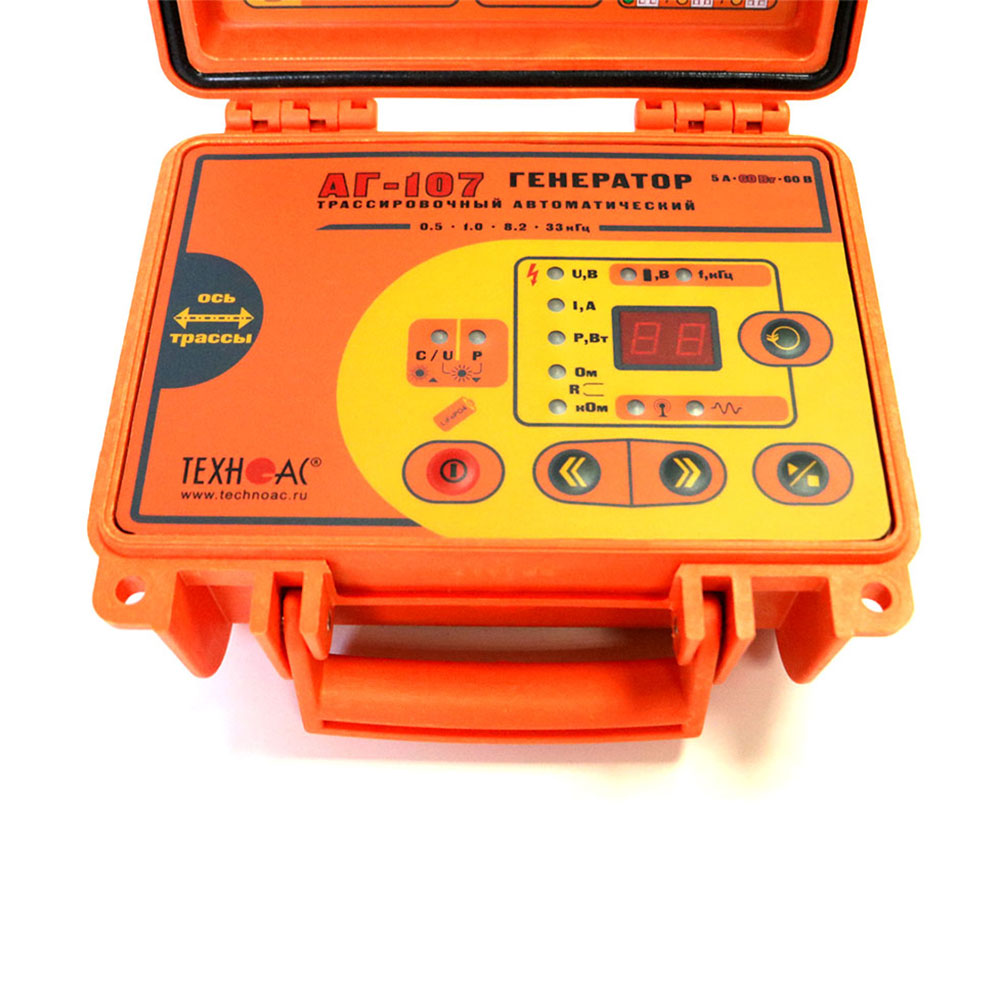

Комплект оснащен компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки. Выходная мощность генератора — до 60 Вт.

Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим предназначен для случаев слабого сигнала или искаженного электромагнитного поля.

Режим «График+». Позволяет находить силовые кабельные линии под напряжением, пересекающие трассируемую коммуникацию.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Предусмотрена опция «свой-чужой», а также диагностика состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
Особенности
Приемник АП-019.1
- Цифровой трассопоисковый приемник-моноблок.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
Генератор АГ-107
- Встроенный заряжаемый аккумулятор.
- Выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Работа от внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения к нагрузке с напряжением.
- Защита от превышения допустимого напряжения внешнего питания и от наличия напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное изменение мощности после автосогласования.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация
- Трассопоисковый приемник АП-019.1 — 1 шт.
- Генератор трассировочный АГ-107 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки для приемника — 4 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
