Успех АГ-309.15Н — трассоискатель

В наличии

Трассопоисковый комплект для определения местоположения и глубины подземных коммуникаций, трассировки линий и поиска неисправностей кабелей. Приемник автоматически рассчитывает глубину залегания до 10 м, а генератор обеспечивает дальность трассировки до 3 км.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 100(120), 1024, 1024 «1.0», 32768 — «33» для «Lc» или 8192 — «8.2» для «AH», 32768 «33» Гц, 32768 Гц, 50(60), 512, 512 «0.5», 8…40 кГц, 8192, 8192 — «8.2», 8192 «8.2»
Питание	4…7 В (4 элемента тип «С»), 7…15 В, 8 щелочных («alkaline») элементов 1,5 В «тип С», аккумулятор «12 В» (например, автомобильный), выходное напряжение 11…14 В при токе не менее 4 А, выходное напряжение 15 В, мощность 60 Вт, сетевой блок питания АГ114М.02.020
Время непрерывной работы	20, 25, 5
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое для 2D отображения «Трасса»; полуавтоматическое или ручное для «Графиков»; автоматическое или ручное для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0…10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Режим работы	встроенная передающая антенна «LC»; внешняя передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Выходной ток при ручном повышении	≥ 5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; 3 А при частоте 32768 Гц «33»
Выходной ток при автоматическом согласовании	≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение	≥ 32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
Максимальная выходная мощность	≥ 20 Вт при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»; 6 Вт при частоте 32768 Гц «33»
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»; ручное кнопками МЕНЬШЕ / БОЛЬШЕ после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней передающей антенной «АН» или индукционными передающими клещами
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса генератора	IP65 (при закрытой крышке корпуса — кейса)

Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Комплект позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами, чтобы предотвращать повреждение инженерных коммуникаций.

В составе комплекта — приемник-моноблок с большим ЖК-дисплеем. На экран выводится изображение трассы, а глубина залегания коммуникации до 10 м и величина тока в линии рассчитываются автоматически.

Компактный автономный генератор оснащен дисплеем и встроенной индукционной антенной. Выходная мощность генератора — до 20 Вт, дальность работы — до 3 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.

Назначение трассоискателя Успех АГ-309.15Н.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». Основной режим для трассировки. На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.

Режим «График». Вместе с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет точно локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Предусмотрена опция «свой-чужой»; также можно диагностировать состояние кабелей и изоляции трубопроводов с применением внешнего генератора.
Особенности
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

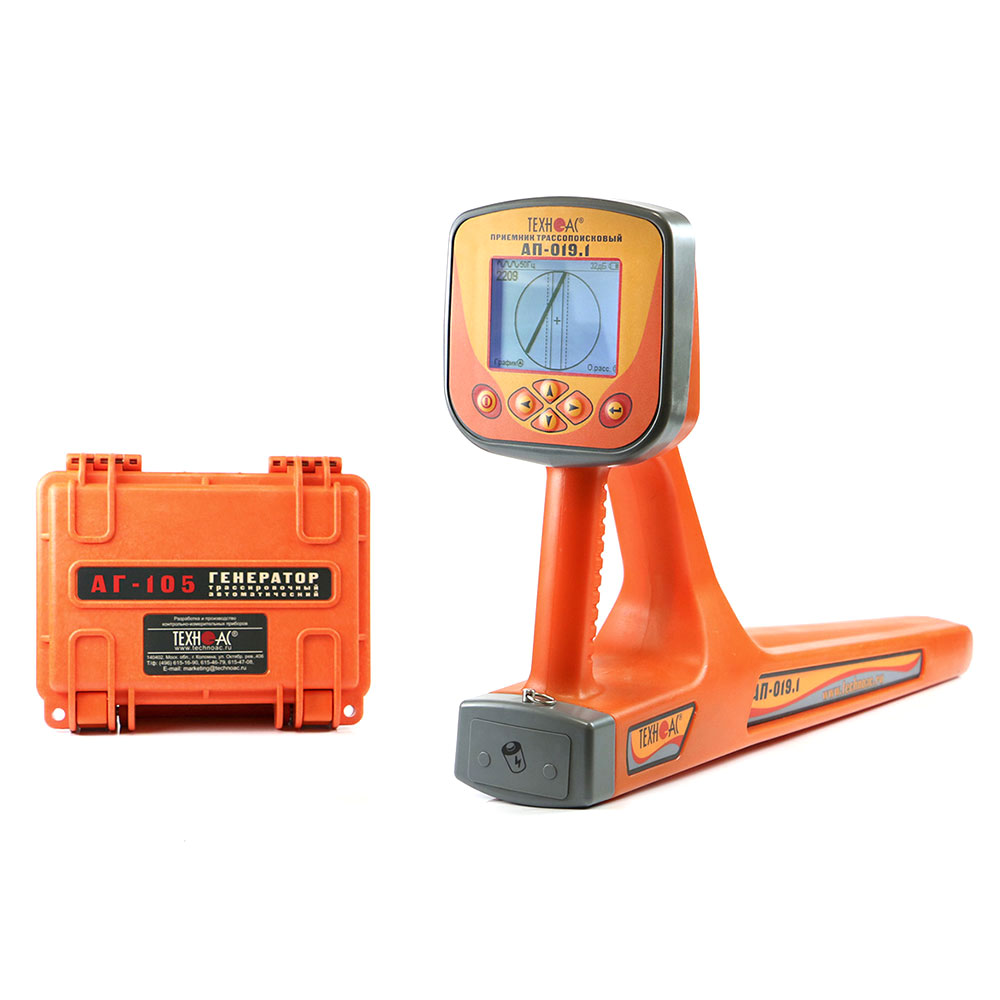

Комплектация
- Трассопоисковый приемник АП-019.1 — 1 шт.
- Генератор трассировочный АГ-105 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 12 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
