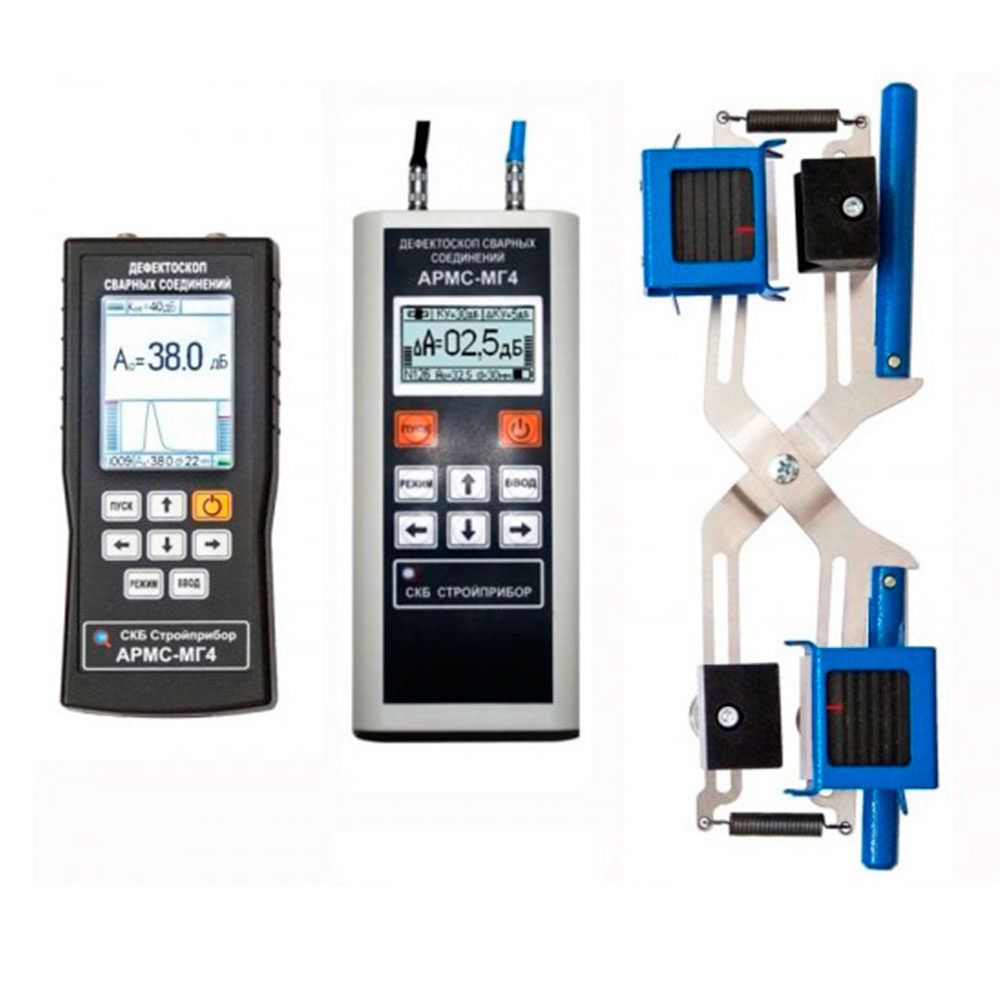

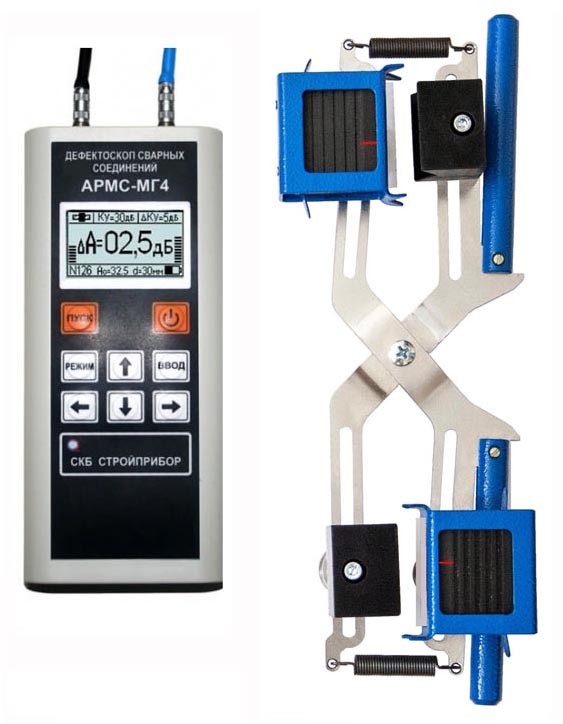

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 50931-12

Гарантия 18 месяцев

При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.

При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.

Для проведения контроля сварных соединений используются:
- механическое устройство "Клещи" по ГОСТ 23858 (приложение 1);
- механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.

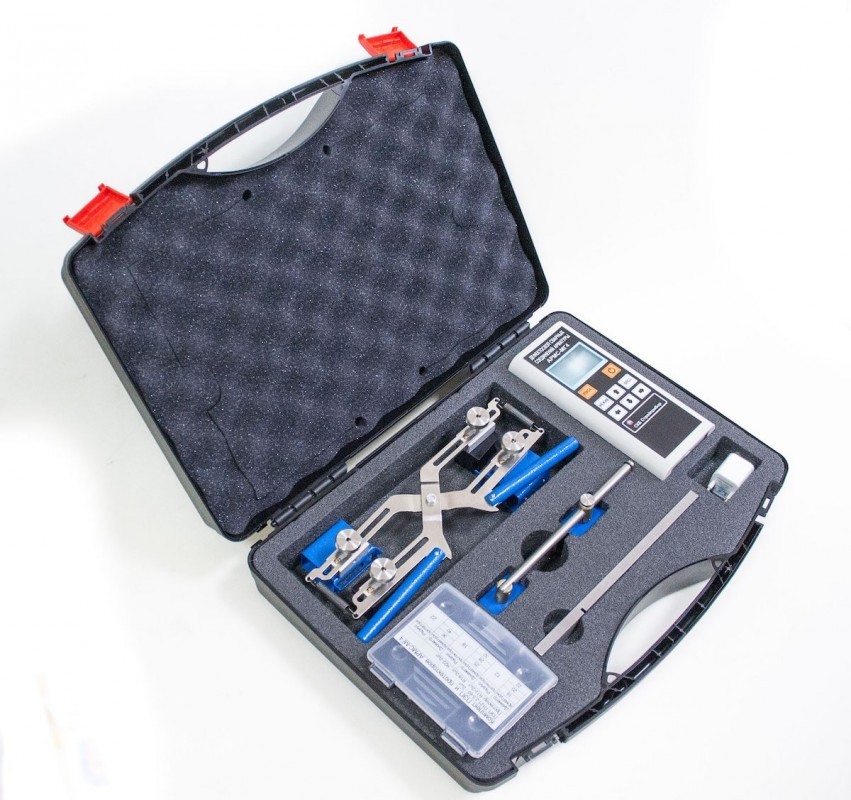

Комплектация

№	Наименование	Количество
1	Дефектоскоп	1 шт.
2	Пьезоэлектрические преобразователи (ПЭП)	2 шт.
3	Механическое устройство для крепления ПЭП	1 шт.
4	Зарядное устройство	1 шт.
5	Коаксиальные кабели	1 шт.
6	Протекторы R=12мм; R=18мм; R=22мм	2 комплекта
7	Зарядное устройство	1 шт.
8	Приспособление для контроля сварных швов листового проката	1 шт.
9	Контрольный образец	1 шт.
10	Кабель связи с ПК	1 шт.
11	CD с программным обеспечением	1 шт.
12	Упаковочная тара	1 шт.

Технические характеристики

Параметр	Значение
Динамический диапазон приемного тракта дефектоскопа, дБ	от 0 до 50
Границы линейности динамического диапазона, дБ	от 15 до 45
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ	±1
Диапазон установки коэффициента усиления (с шагом), дБ	5 – 75; (1; 5; 10)
Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ	±1
Частота зондирующего импульса, МГц	2,5 ± 0,2
Цена единицы наименьшего разряда, дБ	0,1
Номинальная частота максимума преобразования ПЭП, МГц	2,5
Номинальное значение угла ввода ПЭП, градус	65
Габаритные размеры, не более:
- электронного блока, мм	175×78×25
- механического устройства с датчиками, мм	300×100×80
Электропитание от встроенного аккумулятора, напряжение, В	3,7
Масса дефектоскопа, кг, не более	2,0
Средний срок службы, лет	10
