Универсальный шаблон сварщика УШС-3

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	Универсальный шаблон сварщика УШС-3
  Назначение	Контроль качества сварных швов и определение параметров дефектов

• Описание

  Шаблон сварщика УШС-3 производства НТЦ «Эксперт» внесен в Госреестр средств измерения и является средством измерения утвержденного типа № 70742-18.

  Получен сертификат соответствия в системе ГОСТ Р Росстандарта РФ и свидетельство реестра Республики Казахстан. Поверка шаблонов УШС-3 регламентирована методикой. Возможна поставка со свидетельством о поверке ЦСМ или сертификатом о калибровке нашей метрологической службы, либо без метрологической аттестации.

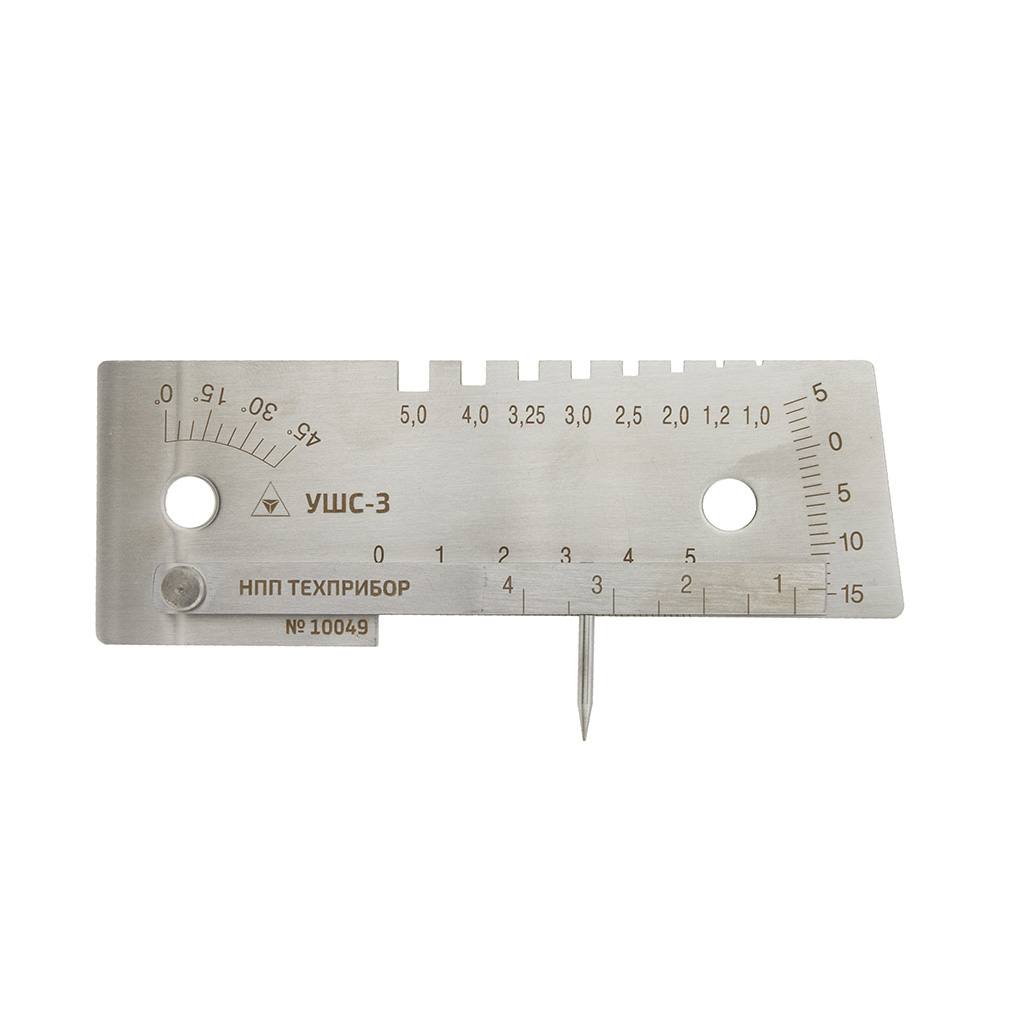

  Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. УШС-3 входит в состав комплекта ВИК «Поверенный» и табель технической оснащенности ПАО «Транснефть». Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева. Для сравнения функционала шаблонов сварщика различных типов можно воспользоваться таблицей.

  Контроль с использованием шаблона УШС-3 производится следующим образом:

  1. Контроль глубины раковин, глубины забоин, превышения кромок, глубины разделки стыка до корневого слоя и высоты усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
  2. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
  3. Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3, нанесенной на шкалу Е.
  4. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем поворотом движка 2 без зазора совмещают его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
  5. Определение диаметров проволоки при помощи шаблона УШС-3 производится с помощью пазов Ж.

• Комплектация

  • Шаблон сварщика универсальный УШС-3
  • Свидетельство о поверке или сертификат о калибровке (по заявке)
  • Паспорт
  • Чехол

• Документы

  • РТ-МП-4939-445-2017
  • этой
  • паспорт
  • Описание типа средства измерения на шаблон сварщика УШС-3
  • Сравнительная таблица характеристик шаблонов сварщика различных моделей

• Совместимость

  •

    Набор ВИК «Базовый»

    По запросу
  •

    Набор ВИК «Транснефть»

    По запросу
