Успех 3Д — кабелеискатель с функцией сохранения GPS/ГЛОНАСС координат

В наличии

Успех 3Д — трассопоисковый приемник-моноблок с ЖК-дисплеем и встроенным GPS/ГЛОНАСС-модулем. Прибор помогает находить и трассировать подземные коммуникации, определять глубину их залегания до 10 м и сохранять координаты точек.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100(120), 1024, 32768, 50(60), 512, 8192
Глубина обнаружения	0…10
Питание	4…7 В: 4 элемента тип «С», внешний аккумулятор (Power Bank — опция)
Время непрерывной работы	20
Диапазон рабочих температур	-20…+60
Степень защиты оболочки	IP54
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
Объем памяти модуля GPS	2300 точек
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	Автоматическое — для 2D отображения «Трасса»; полуавтоматическое / ручное (по выбору) — для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое / ручное (по выбору) — для режима «2 частоты»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур хранения	-30…+60°С

Описание

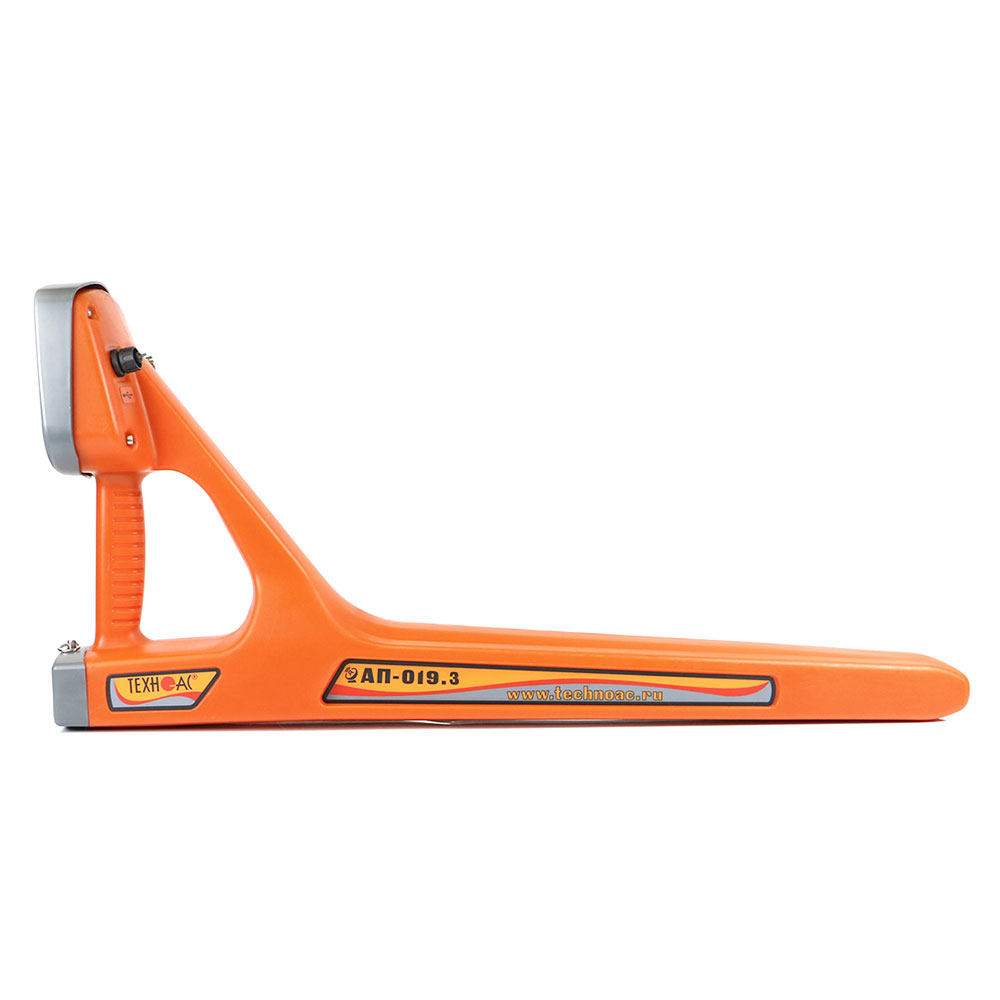

Трассопоисковый приемник выполнен в виде моноблока с большим ЖК-дисплеем, на котором отображается трасса. Прибор автоматически рассчитывает и выводит на экран глубину залегания коммуникации до 10 м и величину тока в линии.

Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты нахождения коммуникации. Режим «Зонд» позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора (дополнительная опция).

Функциональные возможности приемника АП-019.3 в различных режимах работы.

Режим «Трасса». На индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.

Режим «График». Дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации и находить центры нескольких коммуникаций, расположенных близко друг к другу.

Режим «Относительное расстояние до коммуникации». Используется для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Реализована опция «свой-чужой»; также можно проводить диагностику состояния кабелей и изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. Встроенный модуль определяет текущие координаты приемника. При нажатии клавиши в оперативной памяти сохраняются дата, время, координаты и измеренные параметры точек магистрали: глубина залегания и величина тока. Данные переносятся на ПК для нанесения на карту и дальнейшей обработки: построения трека, сохранения в базе данных, а также в KML- или CSV-файл.

Программа MapProgram. Предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, построения трека и сохранения его в базу данных, KML- и CSV-файлы. Для работы прибор подключается к компьютеру кабелем USB. Системные требования: Windows XP, 8.1, 8, 7, Vista или 10 (32/64 Bit), процессор Pentium 4 1.5 GHz или Athlon XP 1500+ и выше, 1 GB RAM, 300 MB свободного места на диске. Необходимая информация для работы с программой содержится в разделе «Справка».

Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1 и АП-019.4), отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF. Системные требования: Windows 7/10/11 (32/64 Bit), Intel Core 2 Duo или Phenom II x4/x6 и выше, 2 GB ОЗУ, 500 МБ свободного места на жестком диске. Необходимая информация для работы с программой содержится в разделе «Справка».
Особенности
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат коммуникации.
- Режим «Зонд» для трассировки неметаллических коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц; широкая полоса 40…8000 Гц; радио 8…40 кГц.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank и работы при отрицательных температурах; внешний аккумулятор можно спрятать под одежду оператора.
Применение
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций: газопроводов, трубопроводов, силовых и телефонных кабелей.
- Определение залегания подземных коммуникаций на глубине до 10 м.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
- Трассировка неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Документы

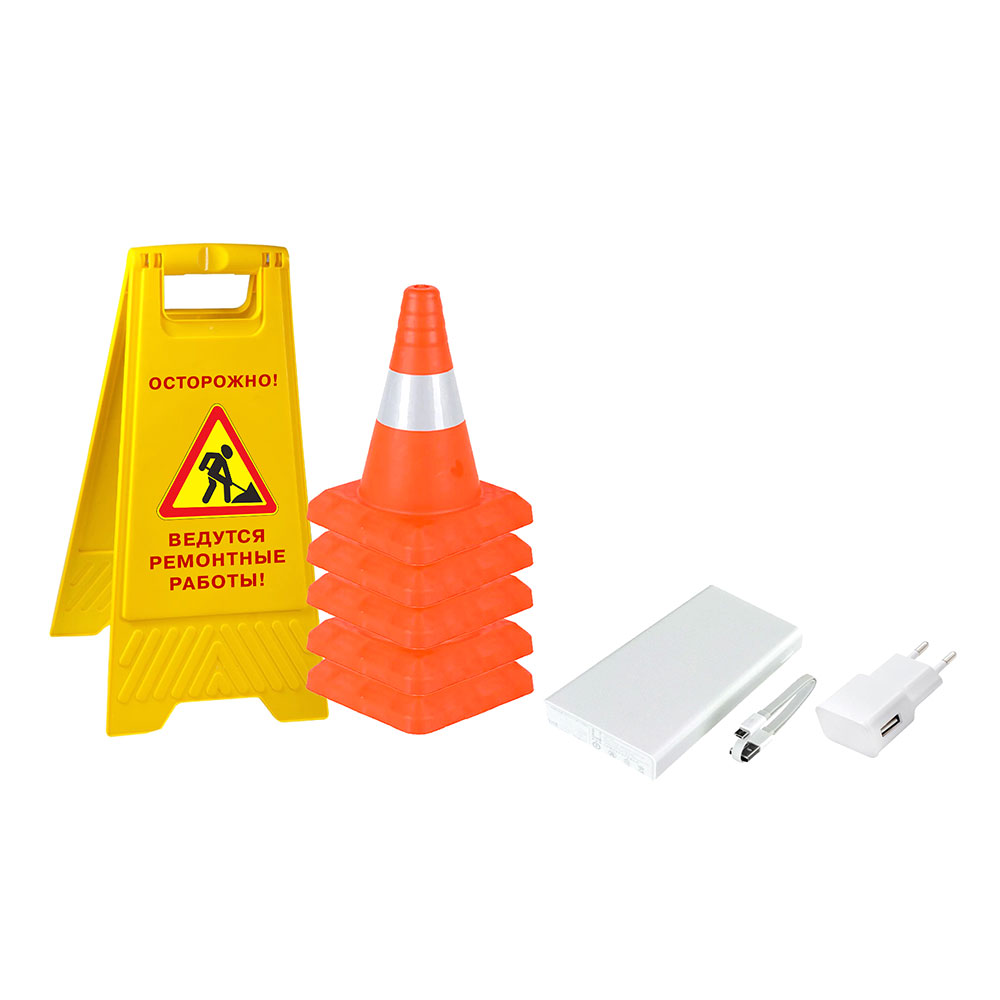

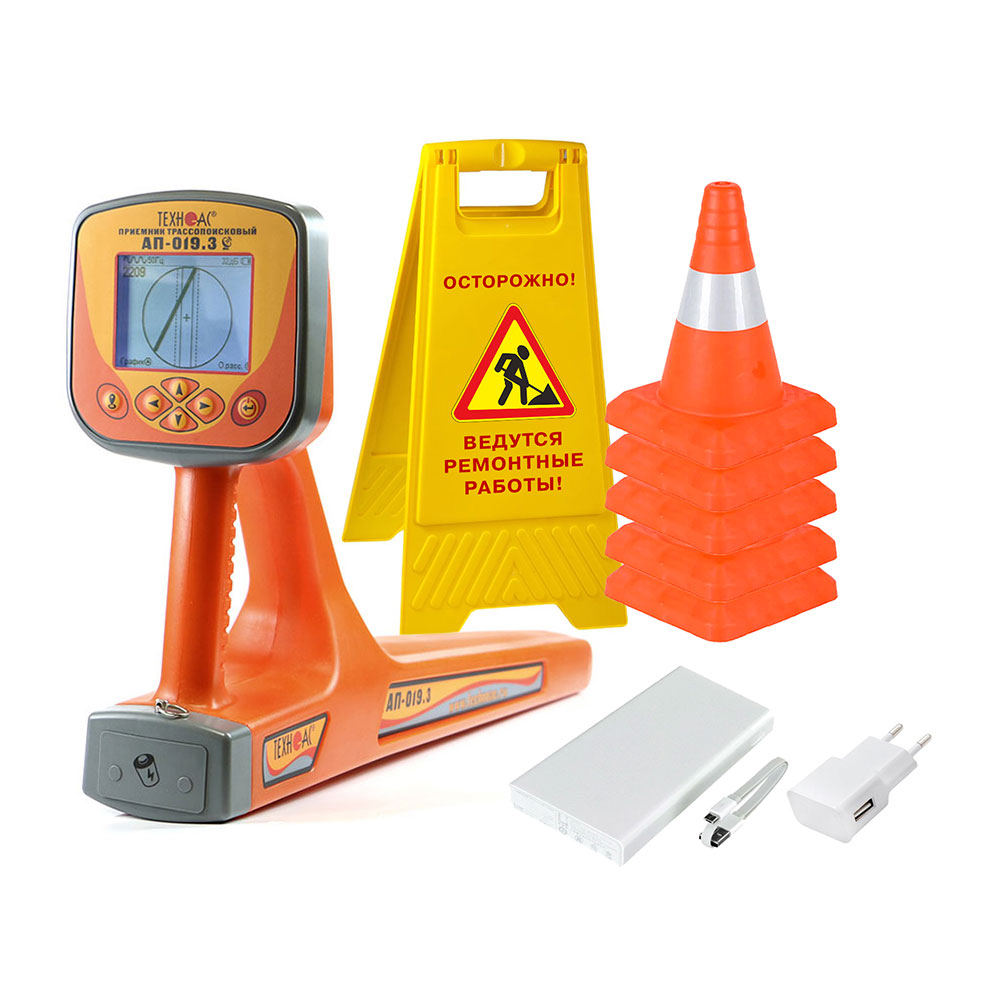

Комплектация
- Трассопоисковый приемник АП-019.3 — 1 шт.
- Батарейка типоразмер R14 алкалиновая — 4 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Power Bank, 10 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Руководство по эксплуатации — 2 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Дополнительно
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- ДКИ-117 — датчик контроля качества изоляции

  71 721 ₽
- ДОДК-117 — датчик определитель дефектов коммуникаций

  23 907 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
