Успех АТГ-425.50Н — трассотечеискатель

В наличии

Многофункциональный комплект объединяет трассоискатель с электромагнитным датчиком, трассоискатель с акустическим датчиком и акустический течеискатель. Предназначен для поиска подземных коммуникаций и мест утечки жидкости; трассировка возможна на расстоянии до 5 км, глубина обнаружения трассы — до 6 м.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	аккумуляторы «тип АА» 1,2 В 4 шт., щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы	20 часов
Рабочие частоты	50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 5 км
Выходная мощность генератора	до 100 Вт
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц; ограничение диапазона снизу 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; сверху 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Широкая полоса	Электромагнитный: 0,05…8,6 кГц; акустический: 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график уровня выходного сигнала; частотный спектр выходного сигнала; цифровое и графическое отображение уровней выходного сигнала, записанных в памяти
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
Питание	напряжение 4…7 В
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Частоты непрерывного или прерывистого сигнала	512 / 1024 / 8192 / 32768 Гц; для антенных режимов LC — 8192 / 32768 Гц, для AH — 8192 Гц
Режимы работы	встроенная передающая антенна LC; внешняя индукционная передающая антенна АН
Длительность посылки	0,1 сек.
Частота следования посылок	1 Гц
Соотношение амплитуд F1_2	2/1
Соотношение амплитуд F1_8	4/1
Частота следования импульсов ударного режима	30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток	≥ 5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / F1_2 / F1_8; ≥ 3 А при частоте 32768 Гц; ≥ 0,1 А при автоматическом согласовании
Максимальное выходное напряжение	≥ 150 В в двухчастотных режимах F1_2 / F1_8; ≥ 200 В в других режимах
Максимальная выходная мощность	≥ 50 Вт в непрерывном режиме НЕПР и двухчастотных режимах F1_2 / F1_8; ≥ 100 Вт в прерывистом режиме ПРЕР
Рабочий диапазон питающих напряжений	10…15 В
Автономный аккумулятор	12,8 В / 8 Ач; 8 элементов LiFePO4 26700
Устройство зарядное	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Внешние источники питания	напряжение 10…15 В, мощность ≥ 140 Вт; например, автомобильные аккумуляторы 12 В
Время работы генератора	1,5 часа в режимах НЕПР и F1_2 / F1_8 при исходной выходной мощности 50 Вт; 7,5 часов в режиме ПРЕР при исходной выходной мощности 100 Вт; 8 часов при 10 Вт НЕПР или 90 Вт ПРЕР; при внешнем источнике питания определяется его свойствами
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме стоп, если не нажимаются кнопки
Электромагнитная совместимость	класс А по ГОСТ Р 51318.22-2006
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Частота резонанса электромагнитного датчика	50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип преобразователя электромагнитного датчика	резонансная ферритовая магнитная антенна
Тип питания электромагнитного датчика	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Описание
Назначение трассотечеискателя Успех АТГ-425.50Н.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.
Выходная мощность генератора — до 100 Вт.
Особенности
Особенности трассотечеискателя Успех АТГ-425.50Н. Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим датчиком диапазон частот составляет 0.03…2.2 кГц; предусмотрено устранение звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
Рекомендуемые области применения трассотечеискателя Успех АТГ-425.50Н.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

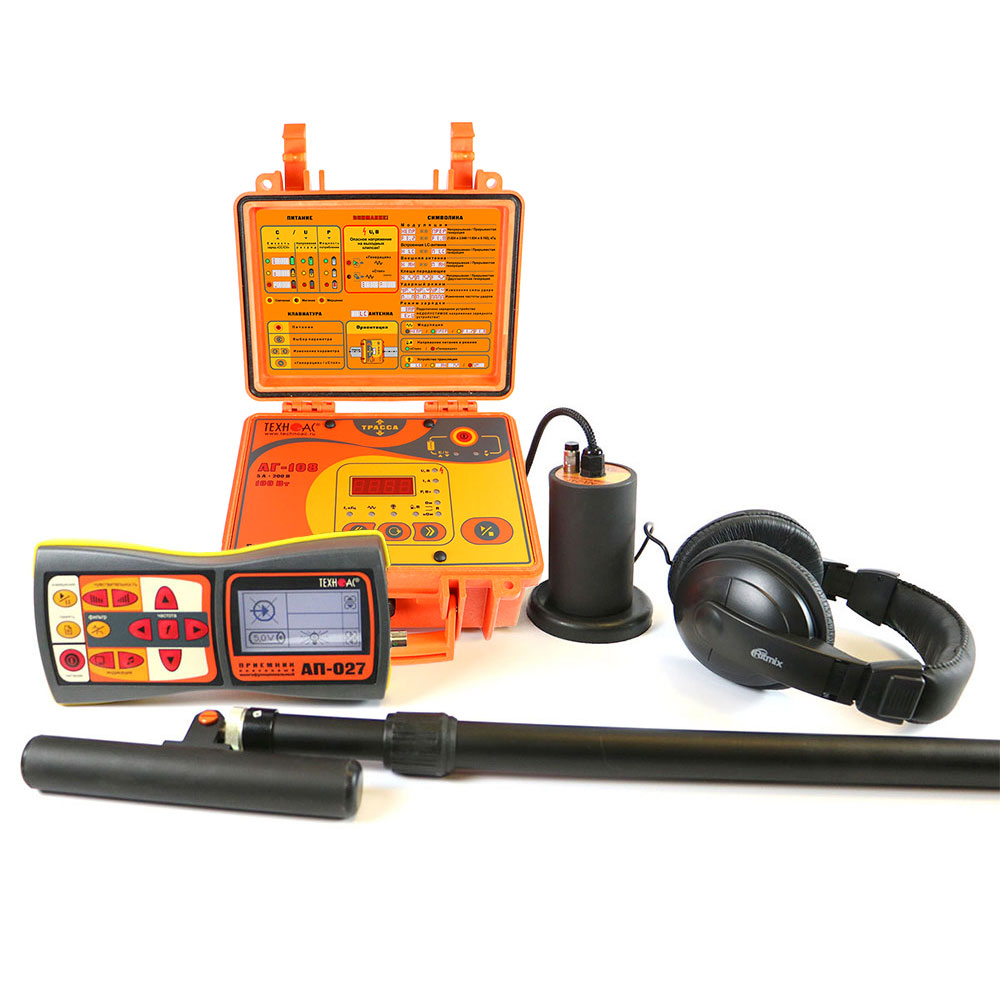

Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-257 — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Устройство зарядное АГ107.02.010 — 8 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Крестовая отвертка — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация трассотечеискателя Успех АТГ-425.50Н.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
