Описание
Основные технические характеристики:
| максимальная глубина обнаруживаемого дефекта (сталь, алюминиевые сплавы), мм |
от 0,3 *
|
| максимальный рабочий зазор, мм |
до 7 *
|
| минимальный радиус кривизны контролируемых изделий, мм |
от 12 *
|
| рабочая частота, кГц |
10…250
|
| размер рабочей части экрана, мм |
71×53
|
| диапазон рабочих температур, °С |
— 10 … + 50
|
| электропитание: – аккумуляторное, В – сеть переменного тока, В; Гц |
3,7
220; 50 |
| время непрерывной работы, час |
не менее 8
|
| степень защиты корпуса |
IP63
|
| габариты, мм |
не более 170x85x35
|
| масса, кг |
не более 0,5
|
* — в зависимости от типа ВТП (вихретокового преобразователя)

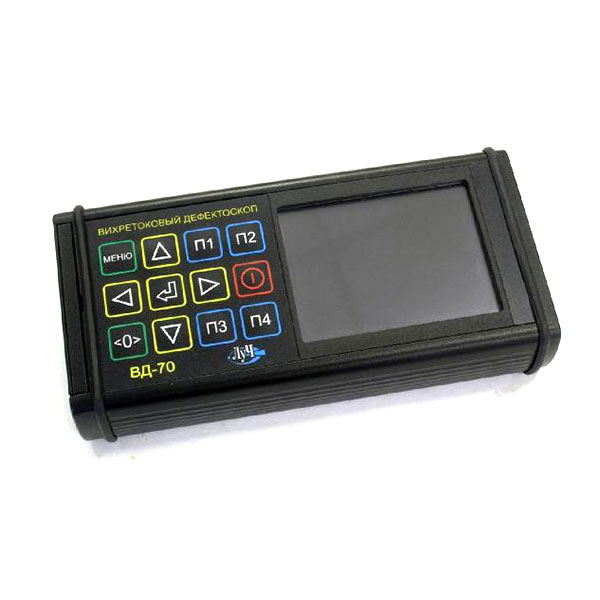

Особенности вихретокового дефектоскопа ВД-70:
• малые габариты;
• аккумуляторное питание;
• широкий ассортимент преобразователей;
• индикация глубины дефекта в миллиметрах;
• запоминание до 1000 изображений дефектов;
• запоминание до 300 программ настроек прибора;
• контроль грубых и необработанных поверхностей;
• цветной дисплей с высокой разрешающей способностью;
• прочный алюминиевый корпус для тяжелых условий эксплуатации;
Комплектация
Комплект поставки(общая версия)
| Электронный блок |
1 шт.
|
| Преобразователь вихретоковый ПН-10-ТД-С-003 |
1 шт.
|
| Соединительный кабель (ПЭВМ/электронный блок) | 1 шт. |
| Аккумуляторный блок (встроенный) | 1 шт. |
| Блок питания | 1 шт. |
| Образцы из комплекта КСОП | 1 к-кт. |
| Комплект фиксирующих насадок |
1 к-кт.*
|
| Программное обеспечение |
1 к-кт.
|
| Руководство по эксплуатации |
1 экз.
|
| Паспорт |
1 экз.
|
| Чехол для электронного блока | 1 шт.* |
| Сумка для переноски |
1 шт.
|
| * — по заказу потребителя | |
Комплект поставки (локомотивная версия)
| Электронный блок |
1 шт.
|
| Преобразователь вихретоковый ПН-6-ТД-С-003 |
1 шт.
|
| Преобразователь вихретоковый ПН-10-ТД-С-003 |
1 шт.
|
| Соединительный кабель (ПЭВМ/электронный блок) | 1 шт. |
| Аккумуляторный блок (встроенный) | 1 шт. |
| Блок питания | 1 шт. |
| Стандартный образец СОП-2.001.70 | 1 шт. |
| Программное обеспечение |
1 к-кт.
|
| Комплект фиксирующих насадок |
1 к-кт.
|
| Руководство по эксплуатации |
1 экз.
|
| Паспорт |
1 экз.
|
| Чехол для электронного блока | 1 шт. |
| Головные телефоны | 1 шт.* |
| Сумка для переноски |
1 шт.
|
| * — по заказу потребителя | |
Комплект поставки (вагонная версия)
| Электронный блок |
1 шт.
|
| Преобразователь вихретоковый ПН-6-ТД-С-003 |
1 шт.
|
| Преобразователь вихретоковый ПН-6-ТД-В-002 |
1 шт.
|
| Преобразователь вихретоковый ПН-10-ТД-С-003 |
1 шт.
|
| Соединительный кабель (ПЭВМ/электронный блок) | 1 шт. |
| Аккумуляторный блок (встроенный) | 1 шт. |
| Блок питания | 1 шт. |
| Стандартный образец СОП-2.001.70 | 1 шт. |
| Комплект фиксирующих насадок |
1 к-кт.
|
| Программное обеспечение |
1 к-кт.
|
| Руководство по эксплуатации |
1 экз.
|
| Паспорт |
1 экз.
|
| Чехол для электронного блока | 1 шт.* |
| Головные телефоны | 1 шт.* |
| Сумка для переноски |
1 шт.
|
| * — по заказу потребителя | |
Комплект поставки для депо ТР-2
| Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-2) |
1 шт.
|
| Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 шт.
|
| Образцы из комплекта КСОП |
1 к-кт.
|
| Кабель соединительный (ПЭВМ/электронный блок) | 1 шт. |
| Сетевой блок питания | 1 шт. |
| Чехол для электронного блока | 1 шт. |
| Сумка для переноски | 1 шт. |
| Программа и методика поверки |
1 экз.
|
| Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-2 РЭ |
1 экз.
|
| Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-2 ПС |
1 экз.
|
| Свидетельство о поверке |
1 экз.
|
| Преобразователь ПН-6-МЛ351 | 4 шт. |
| Преобразователь ПН-10-МЛ349 | 4 шт. |
Комплект поставки для депо ТР-3
| Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-3) |
1 шт.
|
| Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 шт.
|
| Образцы из комплекта КСОП |
1 к-кт.
|
| Кабель соединительный (ПЭВМ/электронный блок) | 1 шт. |
| Сетевой блок питания | 1 шт. |
| Чехол для электронного блока | 1 шт. |
| Сумка для переноски | 1 шт. |
| Программа и методика поверки |
1 экз.
|
| Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-3 РЭ |
1 экз.
|
| Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-3 ПС |
1 экз.
|
| Свидетельство о поверке |
1 экз.
|
| Преобразователь ПН-6-МЛ351 | 8 шт. |
| Преобразователь ПН-10-МЛ349 | 8 шт. |
